[thierry h]

cela donne quoi à l’écoute ?

[Peerless]

Bonjour,

Plusieurs questions sur tes relevés si tu veux bien:

-Quelles sont tes fréquences de coupures et quelles pentes ?
-À quelle distance se trouve ton point d’écoute?
-Mesures tu en loopback ou en « no timing référence »? (D’après ce que je vois tu as mesure sans timing référence ou tu as fait un IR delay?)
-Il faudrait que tu fasses des mesures voie par voie que l’on voit les coupures et leur bonnes adéquations.
-Ton spectogramme s’arrête à 1,17 Khrz, il faudrait que tu l’étendes jusqu’à 20Khrz.
-Ecarte ton impulsion générale pour qu’on voit si elle est bonne: pour moi tes impulsions voie par voie ne sont pas bien équilibré (pas même départ d’impulsion)
-Qu’en est il de la mise en phase entre tes voies? Est elle équilibrée?: Je ne vois pas de schéma
-As tu fenêtré tes mesures pour retirer les réflexions dues aux résonances du local ?


Eric

[régis]

Un peu bizarre le trou entre 4kHz et 12kHz. Une idée d'où ça pourrait venir ?
Dans le bas ça manque un peu sous 100Hz et apparemment un mode à 40Hz.
Sinon le reste à l'air pas trop mal.
J'étais un peu étonné de ta RT qui est vraiment très basse notamment dans les basses.

"Un peu bizarre le trou entre 4kHz et 12kHz. Une idée d'où ça pourrait venir ?"

Moi, c'est la remontée brutale après 12KHz qui me semble bizarre, peut-être une coquetterie de la mesure à ces fréquences ?

"Dans le bas ça manque un peu sous 100Hz et apparemment un mode à 40Hz."
Le mode à 40Hz oui, je l'avais bien sur déjà avec les précédentes enceintes.
A l'écoute il y a suffisamment de basses, lorsque je passe de la musique et que je fais une mesure instantanée avec la fonction RTA, il y a de la matière sous 100Hz et ça monte sans problème à 45Hz sur de l'orgue.

C'est une pièce dédiée ou j'avais prévu large pour amortir le grave, mon plafond est un bass trap de 30m2, d'ou le RT très bas dans les basses fréquences.

[img][/img]

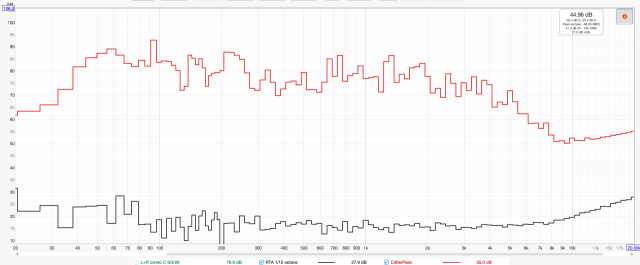

relevé du passage du morceau "Gnomus" de Mussorgsky joué à l'orgue par Jean Guillou, il y a quand même de la matière sous 100Hz.
[img][/img]

[régis]

cela donne quoi à l’écoute ?

C'est déjà mieux qu'avec les J24, ce n'est pas peu dire.

Aigu et médium sont différents mais largement aussi bien, mais c'est surtout sur le grave que la différence s'entend.
Plus de matière, de présence, de rapidité et d'aération et tout aussi bien tenu.
ça marche très bien ces ALTEC 515 8G dans les caisses JBL 4560 !

L'ensemble est bien équilibré mais j'ai du faire des corrections numériques sur Audirvana EQ pour gommer des gros défauts de pièce. -6,5dB à 122Hz et -2,5dB à 191Hz, j'ai essayé d'y aller le plus molo possible.

 Si je recule le point d'écoute de 50cm, la bosse de 10dB à 122Hz disparait mais celle à 191Hz augmente d'autant, donc c'est une histoire de compromis.

---

Bonjour,

Plusieurs questions sur tes relevés si tu veux bien:

-Quelles sont tes fréquences de coupures et quelles pentes ?
-À quelle distance se trouve ton point d’écoute?
-Mesures tu en loopback ou en « no timing référence »? (D’après ce que je vois tu as mesure sans timing référence ou tu as fait un IR delay?)
-Il faudrait que tu fasses des mesures voie par voie que l’on voit les coupures et leur bonnes adéquations.
-Ton spectogramme s’arrête à 1,17 Khrz, il faudrait que tu l’étendes jusqu’à 20Khrz.
-Ecarte ton impulsion générale pour qu’on voit si elle est bonne: pour moi tes impulsions voie par voie ne sont pas bien équilibré (pas même départ d’impulsion)
-Qu’en est il de la mise en phase entre tes voies? Est elle équilibrée?: Je ne vois pas de schéma
-As tu fenêtré tes mesures pour retirer les réflexions dues aux résonances du local ?


Eric

- Les fréquences de coupure sont 450Hz entre le grave et le médium et environ 5K entre médium et tweeter, pentes à 12dB.

-Le point d'écoute est à 3,80m des hp et 2,15m entre axes des enceintes.

- "Mesures tu en loopback ou en « no timing référence »?" Je débute, c'est un peu du chinois pour moi, désolé !
Je met le micro au point d'écoute et je lance le sweep, j'ai encore beaucoup de subtilités à apprendre.

- Oui, je vais faire des mesures voie par voie, mais pour l'instant je garde mes petits enfants !

- Pour la lecture du spectogramme, tu n'as pas REW ???? J'ai joins le lien vers les fichiers.
Si je l'étends à 20K, ce n'est plus trop lisible.

- Pour l'impulsion, effectivement tout n'est pas encore parfaitement calé, cela ne fait que 15 jours que les enceintes sont à peut près en place.

- "As tu fenêtré tes mesures pour retirer les réflexions dues aux résonances du local ?" Tu veux dire prendre des mesures en champ proche ??? Pas encore fait !

Merci pour ton intérêt !

[Watts]

La courbe au dessus de 4k est tout de même suspecte. On dirait un problème d’annulation dans la zone de recouvrement entre le médium et l’aigu.
Les 2 hp sont-ils en phase électrique ?
Il faudrait mesurer le Fostex seul à 1m pour visualiser sa courbe de réponse. S’il est linéaire (ce qui est probable), il faudrait vérifier les impulsions de la chambre du médium et du tweeter pour être sûr qu’ils sont en phase électrique et non pas en opposition.
S’il n’y a pas de problème à ce niveau, une autre piste à explorer est la position du tweeter au dessus du pavillon médium, qui crée peut-être une réflexion précoce et perturbe la diffusion du Fostex. Hypothèse à mon avis moins probable…
Pour tout cela ,il faudrait mesurer chaque hp séparément.
Bonnes recherches.
