Configuration mixte Hifi/Homecinéma Atmos chez Razmote
#1
Rainbow
Bonjour à tous,

Voila je vous présente mon installation mixte hifi et homecinéma.

Cela fait presque 40 ans que je baigne dans la hifi et le homecinéma, parfois l'un plus que l'autre.
Ne pouvant avoir 2 systèmes différents, j'ai essayé d'avoir le meilleur des 2 mondes pour assouvir mes passions.
Le tout dans un salon ou ce n'est pas forcement le meilleur endroit pour en tirer parti.

Mon installation est composée de :
Vidéoprojecteur Benq W2000 Full HD 3D
Ecran de projection DIY 2m20 de base
Amplification homecinéma Denon AVRX-4500H
Lecteur réseau/dac/préampli Primare SC15
Bloc de puissance Primare A34.2
Enceintes frontales Kef Q900 tweakées
Enceintes centrale Kef Q600C
Enceintes arrières Kef IQ30
Enceintes plafond Atmos Davis RO130
Caisson de basse B&W ASW610
Cables HP Positive cables Phoenix

Cables RCA : DIY Litz
Cables secteur : Connecteur IEC et Schuko plaqués or, cable Furutech FP-314AG
Barrette secteur : DIY litz, Pro-Ject monté en étoile, cables plaqués argent, 2 prises murales Furutech NCF
Serveur Synology DS1515 + en réseau, 5 disques d'une capacité de 14 TO, musiques, films et données perso

Logiciels Mininserver + HifiCast Android
Switch Cisco Meraki tweaké sur alimentation linéaire double Audiophonics, alimentant également la box.
Box internet fibre et multimédia Bouygues Miami
Lecteur Blu-ray LG 3D
PC homecinéma avec Plex Home theater, Netflix pour les sources vidéo
Télécommande Logitech Harmony One


On passe aux photos, ça sera plus parlant !

Le synopsis pour le home cinéma
[Image: 51164414558_55dc925fa0_b.jpg]

Et celui pour la hifi
[Image: 51165275170_540ea4d83a_z.jpg]


La dématérialisation
[Image: 50908699263_e65f7b563b_b.jpg]

Le plan
[Image: 47228282481_ac3782491b_b.jpg]

Le salon
[Image: 24875018527_e2bd6f86e0_h.jpg]

La vue du canapé
[Image: 24875009867_81facd328e_h.jpg]

La vue arrière du salon
[Image: 39712775012_b449da9ea7_h.jpg]

Le vidéoprojecteur avec les 2 enceintes Atmos
[Image: 38846078645_763421258c_h.jpg]

Le vidéoprojecteur
[Image: 38846076685_3a73ff2aeb_h.jpg]

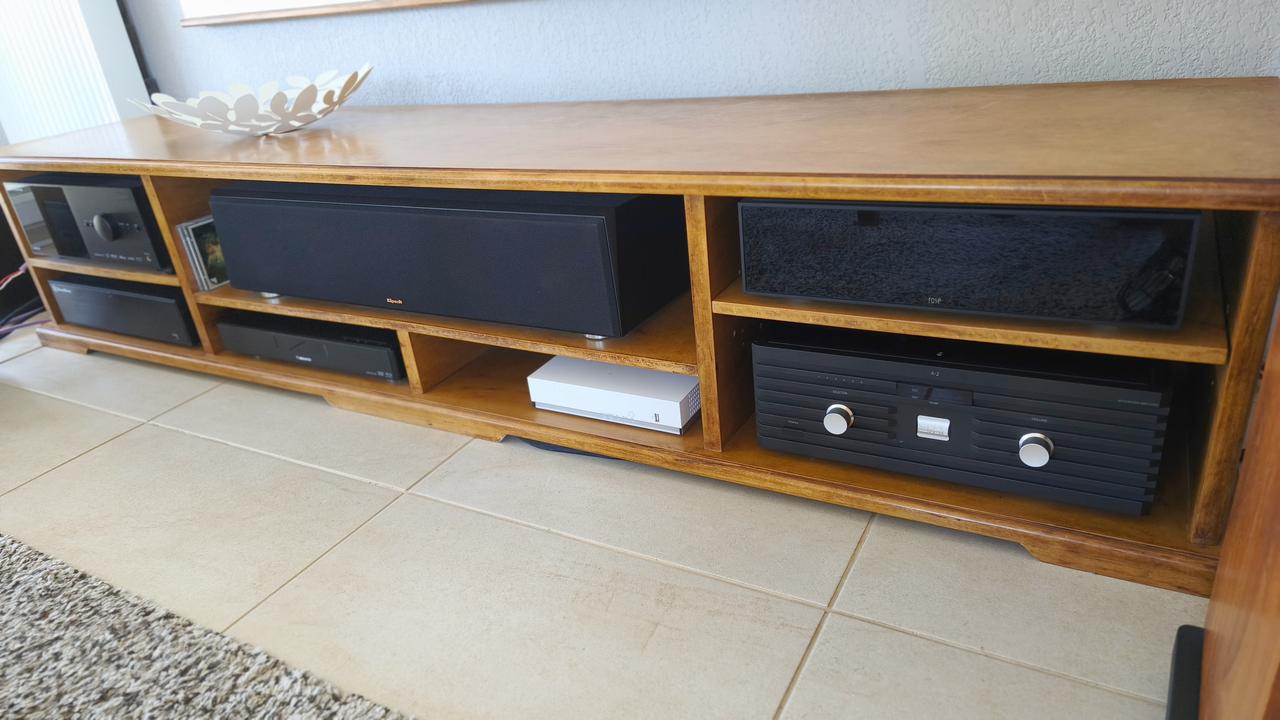

L'électronique, l'ampli Denon AVRX-4500H, le préampli/lecteur réseau/dac Primare SC15 et l'amplificateur de puissance Primare A34.2 de 2X150W
[Image: 50909486967_dc45bb8a89_h.jpg]

Le PC HC
[Image: 38846081025_2a7d390509_h.jpg]

Le caisson B&W ASW610 200W boomer 25cm
[Image: 49525717006_1bd6420274_k.jpg]

La télécommande Harmony One qui pilote l'ensemble du système
[Image: 27965479589_e0c9027bc1_h.jpg]

Les enceintes frontales Kef Reference 203/2
[Image: 51165287730_830b5d5098_b.jpg]IMG_20210404_095902 by Pile Ouface, sur Flickr

Centrale Kef Q600C
[Image: 38846081855_42f7c45006_b.jpg]

Arrières Kef IQ30 sur pieds NorStone
[Image: 24875020907_f8ea614c0d_h.jpg]

Multiprise PRO-Ject en DIY cablée en étoile avec du cable plaqué argent et cables secteur Litz
[Image: 49525717206_67c18d6e6e_k.jpg]

Prises murales Furutech NCF Rhodium côté électronique et côté alimentation linéaire, capôt aluminium Audiophonics
[Image: 50690462243_f7cd45c0f6.jpg]

[Image: 50691208816_c224a181e0.jpg]

Pour finir le tweak du Cisco Meraki, dispo ici : http://forum-hifi.fr/thread-15849-post-3...#pid336230
[Image: 200227093048649035.jpg]

En homecinéma, c'est le Denon AVRX-4500H qui pilote tout le système, il décode pratiquement tous les formats audio, la restitution est très performante, sa puissance est de 9x110W.
Ses sorties pré-out frontales sont reliées aux entrées RCA Bypass du Primare SC15, qui lui même est relié bloc de puissance en RCA également.

En hifi c'est le Primare SC15 qui contrôle le volume, qui lit les fichiers audio provenant du réseau avant de les envoyer à l'amplificateur de puissance, un Primare A34.2 développant 2 X 150W en classe D.

Le serveur Synology stocke plus de 5000 fichiers musicaux au format .wav et flac.
En hifi, c'est de mon smartphone Android que je sélectionne les albums/morceaux à écouter, grâce à l'application HifiCast.
Un certain confort dont il serait bien difficile de se passer maintenant...

Au final, j'ai réussi à avoir une écoute hifi vraiment top niveau par rapport à mon électronique.
La restitution est équilibrée, fine et très transparente, avec une belle présence et spatialisation.
Les aigus sont hyper définis et soyeux, les voix humaines sont sublimes, quant aux graves, ils sont articulés et propres.
Depuis peu j'ai raccordé le caisson de grave via les sorties HP du bloc de puissance, la fréquence de coupure est calée vers les 50-60Hz pour prendre le relais des enceintes Q900 au niveau de l'extrême grave.
Quant à la partie homecinéma, l'amplificateur Denon remplit pleinement sa fonction en créant une bulle d'immersion lors de visionnage de films, notamment grâce aux enceintes Atmos.

Les cables d'interconnexions, comme les cables secteur, DC pour l'alimentation linéaire et modulation RCA sont des DIY, ils sont optimisés pour permettre une restitution des plus fines.
Les cables HP sont des Positive Cable Phoenix, ils apportent une stabilité et se montrent sans limite.

Le tweak du switch Meraki a permis d'aller encore plus loin, notamment grâce a une alimentation linéaire, partagée avec la box Bouygues.

A déplacer :
Le filtre refait des Q900, remplacé à l'identique par des composants de qualités, cablage interne a également été refait avec du QED anniversary
[Image: 27965501219_3a875f5ea9_h.jpg]

La grosse self a été placé en bas de l'enceinte au plus près du boomer, la self du médium et les condos du tweeter ont été placés au plus près de ceux ci
[Image: 47467496551_2a68306491_h.jpg]

[Image: 49526525368_1b9e1fa0f6_k.jpg]

Le tweak des Q900, quel chantier !!!
[Image: 49526525518_b82793f464_k.jpg]

[Image: 39035182494_201bb0bf2a_h.jpg]

Le tweak des Q900 a été très important dans la restitution finale, il a "libéré" les enceintes et fait tomber un voile.
Les borniers d'origine ont été aussi changé pour avoir un meilleur contact avec les fiches bananes, surtout en profondeur.
Répondre
#2
Ton positionnement me paraît bizarre pour les enceintes arrière en multicanal...
Normalement’ en 5.1, les arrière devraient se situer à droite et à gauche de la position d’écoute, 10 à 20º en retrait, pas complètement derrière comme dans ta pièce ?

[Image: ITU-5-1.jpg]

Sinon c’est très sympa  Wink
Répondre
#3
Salut Franz,

En fait tu as 2 possibilités, soit de déclarer des enceintes arrières, comme je l'ai fait, soit des enceintes latérales, chose que je n'ai pu faire à cause de la disposition de la pièce.

Ca ne pose aucun problème lors de visionnage de film, car les enceintes Atmos au plafond recréaient  artificiellement ou pas (sauf si pistes Atmos) un effet de bulle autour des spectateurs.

Donc lors d'un passage d'avion ou un train, tu as vraiment l'impression que ça traverse la pièce Big Grin

C'est aussi très impressionnant par exemple lors d'un visionnage d'un film d'angoisse, quand des bruits arrivent réellement de l'arrière, porte qui grince, vent dans les rideaux, bruit de pas sur des feuilles, bref en plus de voir les images on flippe encore plus avec le son spatial  Cool

Je ne suis pas sur qu'avec ton schéma le résultat soit le même.
Répondre
#4
Bravooooooo beau boulot .... je pense que tout cela doit bien sonner.....j’imagine le Grand bleu par exemple.....
Bonne soirée
La musique participe à la qualité de la vie !
Mais sa présence quotidienne mérite qu'on l'écoute dans de bonnes conditions...... Smile

Mon truc à moi....

Linn….Cambridge…Cayin…Jean Maurer.

http://forum-hifi.fr/thread-681.html  Heart
Répondre
#5
Salut Nico,

Merci, bonne soirée également.
Répondre
#6
Ben moi qui n'ai écouté que le coté hifi seulement je peux dire que ça sonne super bien.
Ce ClassDaudio bien mis en oeuvre donne un résultat tres qualitatif!
Répondre
#7
Salut Renan,

Merci pour ton commentaire Smile

La prochaine fois ça sera une démo Dolby Atmos Big Grin

Bonne soirée.
Répondre
#8
(01-17-2018, 10:00 PM)renan a écrit : Ben moi qui n'ai écouté que le coté hifi seulement je peux dire que ça sonne super bien.
Ce ClassDaudio bien mis en oeuvre donne un résultat tres qualitatif!

Je valide, un ensemble fort sympatique.  Shy
Sources : Cyrus CD 8x /psx r ou Yamaha wxc 50/qobuz
Dac : Audio GD nfb 11
Pré-ampli :  Cyrus Pré X vs / psx r
Ampli :  Nad 218
Enceintes : B&W DM7 /  Oreilles AKG K702
Câbles : HCC Maxitrans & Sechat /Lifatec/ Qed signature audio xt / Pangea AC 14 SE Mk 2. Barette Lavardin
2 Transfos  symétriseur.
Visite ici.


Répondre
#9
Merci geseco Smile

Faudra passer avec Renan pour une démo atmos Big Grin

Pas la peine de prendre des oignons, vous n'en aurez pas besoin Smile
Répondre
#10
Alors la barrettes c'est cela la :
https://www.audiophonics.fr/fr/multiprises-et-filtres/multiprise-diy-aluminium-ports-schuko-p-3450.html

J'ai agrandi le trou d'origine pour mettre du Yarbo SP7000 et une belle prise IEC.

Je peux pas dire si celle ci apporte un plus, mais en tout cas avec elle et les cables secteur ça marche très bien Smile
Répondre
