Câbles Hp Neotech NES-Serie 5000

[AudioPhil____.]

Ah encore des tuyaux d'arrosage.
J'ai une contrainte qui m'empêche des câbles de diamètre > 12 mm.
ça limite pas mal en HDG...

[Oréliun]

Si ma mémoire est bonne, il s'était fait prêté le Coleman.

[JosephN]

Hello,

Il est né le divin...

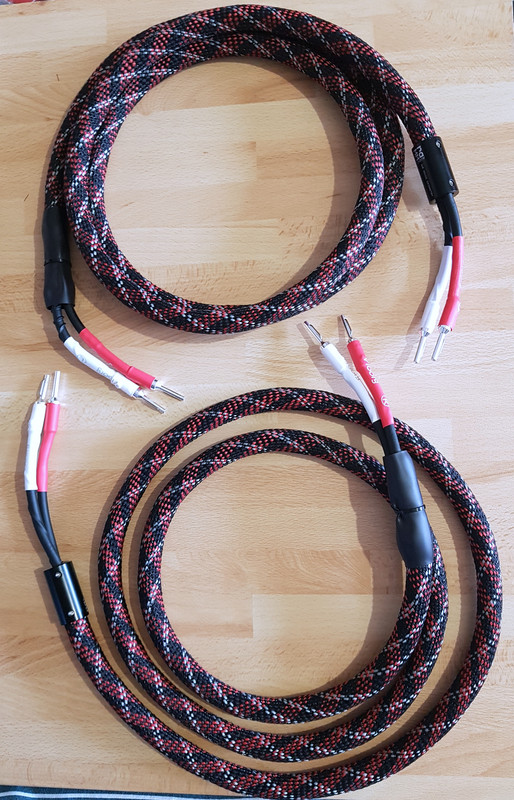

heu... accouchement de 2x2m de Neotech NES-5001 tweeké

[Matamboy]

Tweaké à la sauce du doc ?
Magnifique

[Vulcain]

Bonjour

Ça fait penser à 2 Lampropeltis elapsoides....

[sisyphe]

Félicitations Joseph pour ce taf exceptionnel !
Combien de temps il t'a fallu pour cette création ?

[Solaris22]

Très belle réalisation Joseph..
Beaux câbles qui ont la robe des Canare en modul..

[Mac Brehilt]

Il y a manifestement un truc en plus sur le pôle négatif

[JosephN]

Salut a tous,
et merci pour vos commentaires et compliments,

mais ils ne sont pas aussi beaux qu'ils auraient pu et du l'être, des défauts de finition en raison des mensonges et erreurs des fournisseurs sur certains composants, sur la peau de serpent et des gaines rétractables notamment

Tweaké à la sauce du doc ?
Magnifique

Yes, sur ordonnance

Félicitations Joseph pour ce taf exceptionnel !
Combien de temps il t'a fallu pour cette création ?

difficile a dire, je ne travaille pas en continu, et je suis perfectionniste fignolant peut être un peu trop, j'y ai passé 2 jours

le 1er jour improvisation d'un atelier pour le toronnage des fils + enroulement sur le câble + enfilage de la gaine
et montage du premier bout, en découvrant au fur a mesure les galères des gaines rétractables qui ne se rétractent pas, ou bcp moins que ce qui est annoncé, et de façon inégale entre un bout et l'autre, et même qui changent de forme quelques heures après

et la gaine qui ne fait pas du tout le diamètre annoncé: 13-26mm alors que même sur un câble de 15mm ça flotte, et dépasse très largement les 26mm, circonstance aggravante: aucune résilience, il ne se rétracte pas une fois élargi (très facile a enfiler en revanche)
cerise sur le gâteau: le câble annoncé a 15mm ne fait que 14mm

a part ça, cette gaine est d'une belle qualité, bien épaisse, et ne produisant pas du tout d'électricité statique, et ne chauffe pas a la friction, heureusement, par ce que pour lui faire épouser le câble j'ai du la lisser plusieurs fois d'un bout a l'autre dans le poing serré pour la faire rétrécir en s'allongeant

Heureusement, aucun souci pour ce qui compte: la connectique, la fixation des câbles dans les fiches

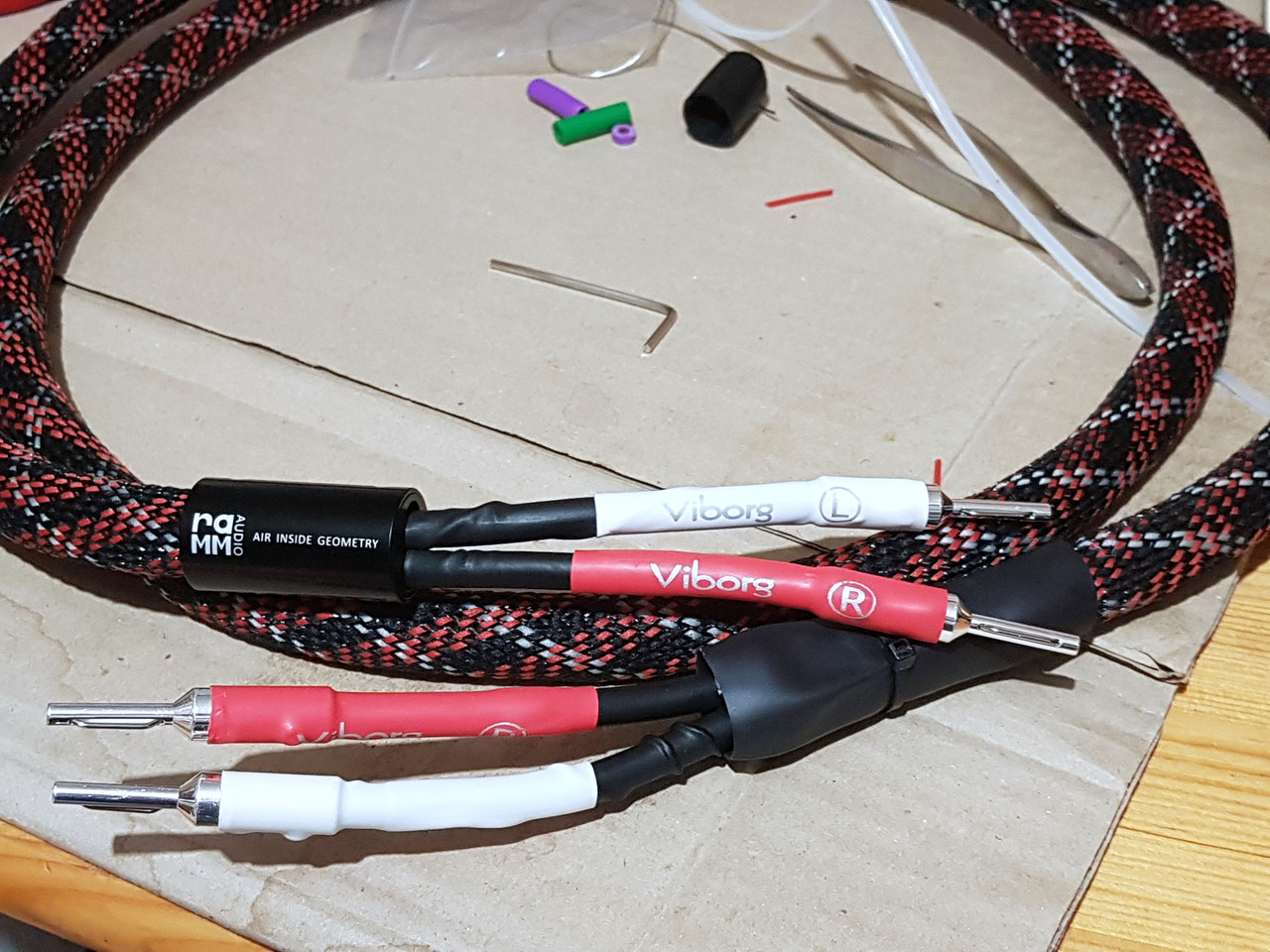

un grand coup de chapeau a Viborg pour ces fiches VB401, super qualité, et des vis indestructibles!

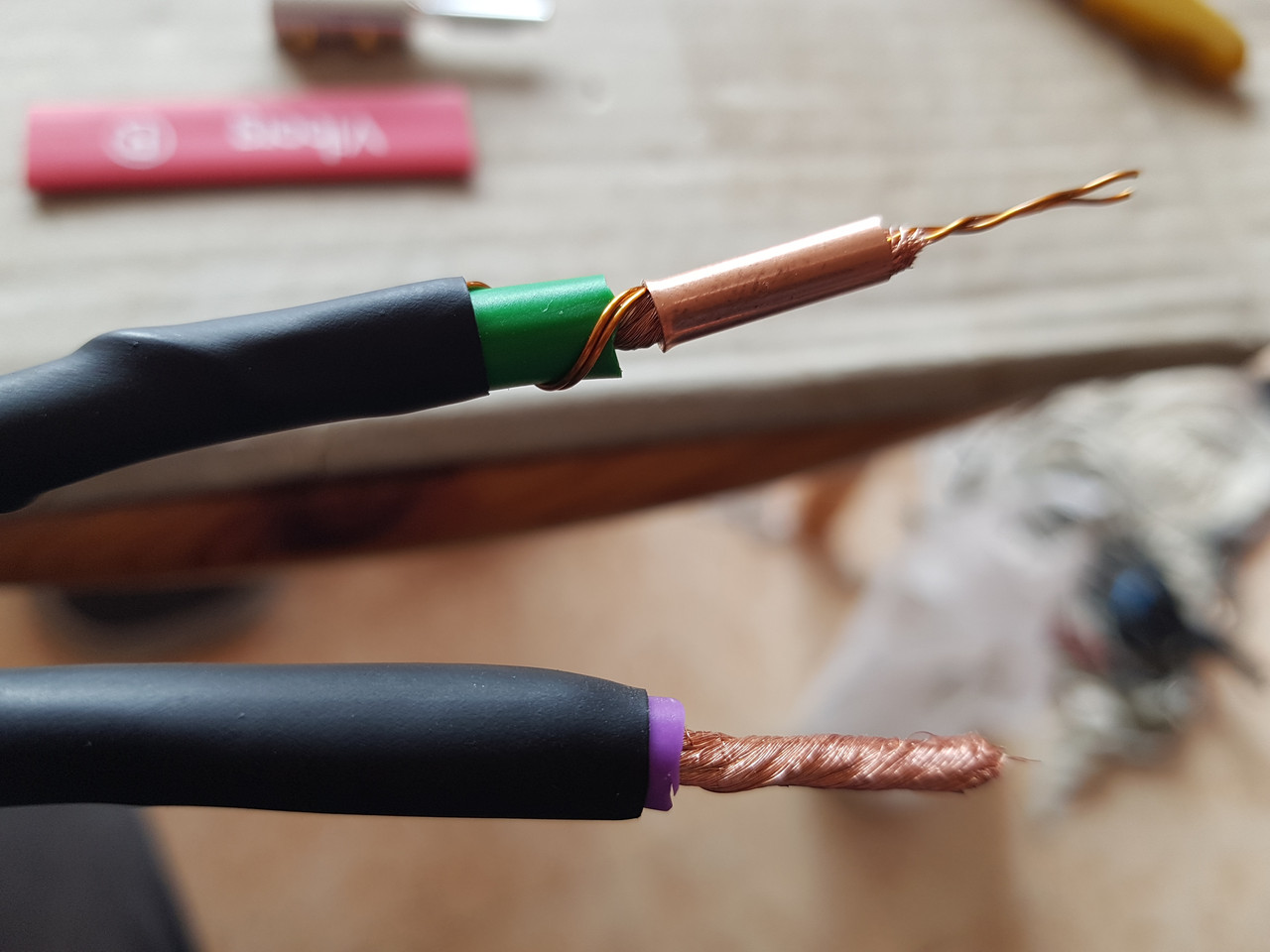

j'avais prévu de juste étamer les bouts du câble sur la zone de vissage, mais avec ce multibrin ultra fins (c'est des cheveux) j'ai vite renoncé, juste au contact du fer a souder il y a des fils qui se déroulent et partent dans tous les sens, j'ai donc décidé de mettre des embouts a sertir, heureusement j'en avais assez en stock reliquat d'un montage précédent
du coup, obligé de serrer les vis très fort au point d'avoir arrondi 2 clés allen mais pas une vis d'abimée, alors que j'en ai déjà cassées sur des Furutech et Neotech

seul défaut de ces VB401: les clé allen fournies justement pas assez dures et ne font que 1.9mm au lieu de 2, peut être voulu pour ne pas qu'on serre trop

Une fois affranchi de toutes les galères, le 2e bout le 2e jour a été presque une partie de plaisir, maximum 2 heures

Il y a manifestement un truc en plus sur le pôle négatif

Oui il a le fil a la patte
le bon fil de cuivre cryogénisé Audioprana prescrit sur l'ordonnance

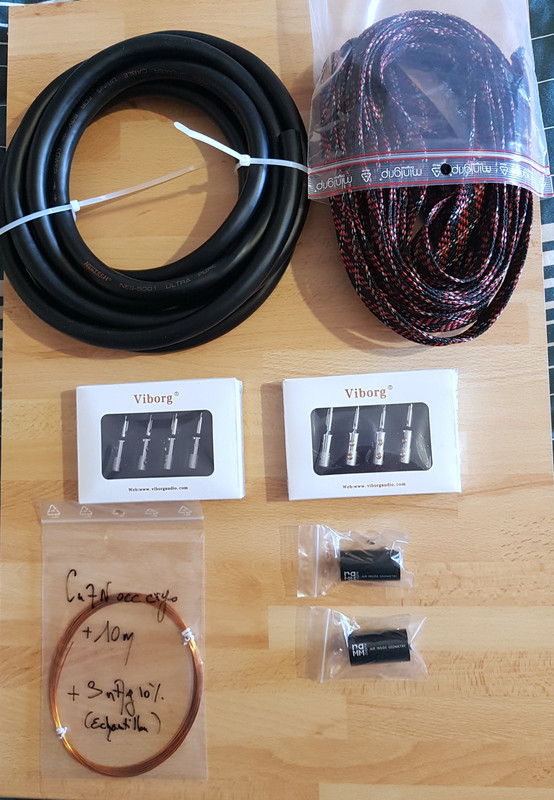

les bons ingrédients:
- 1 cable Neotech NES-5001
- du fil de chez Audioprana, 2 brins sur le conducteur négatif (le -)
Brin Cuivre OCC 7N cryogénisé 0.50mm -applications courantes : modulation et HP- 6.00 €/m
- fiches bananes (ou pas), gaine, splitters, machins rétractables, au choix



et un coup de chapeau a Audioprana qui a livré 10.70 mètres pour 10m commandés, + un échantillon de 17cm de soudure argent

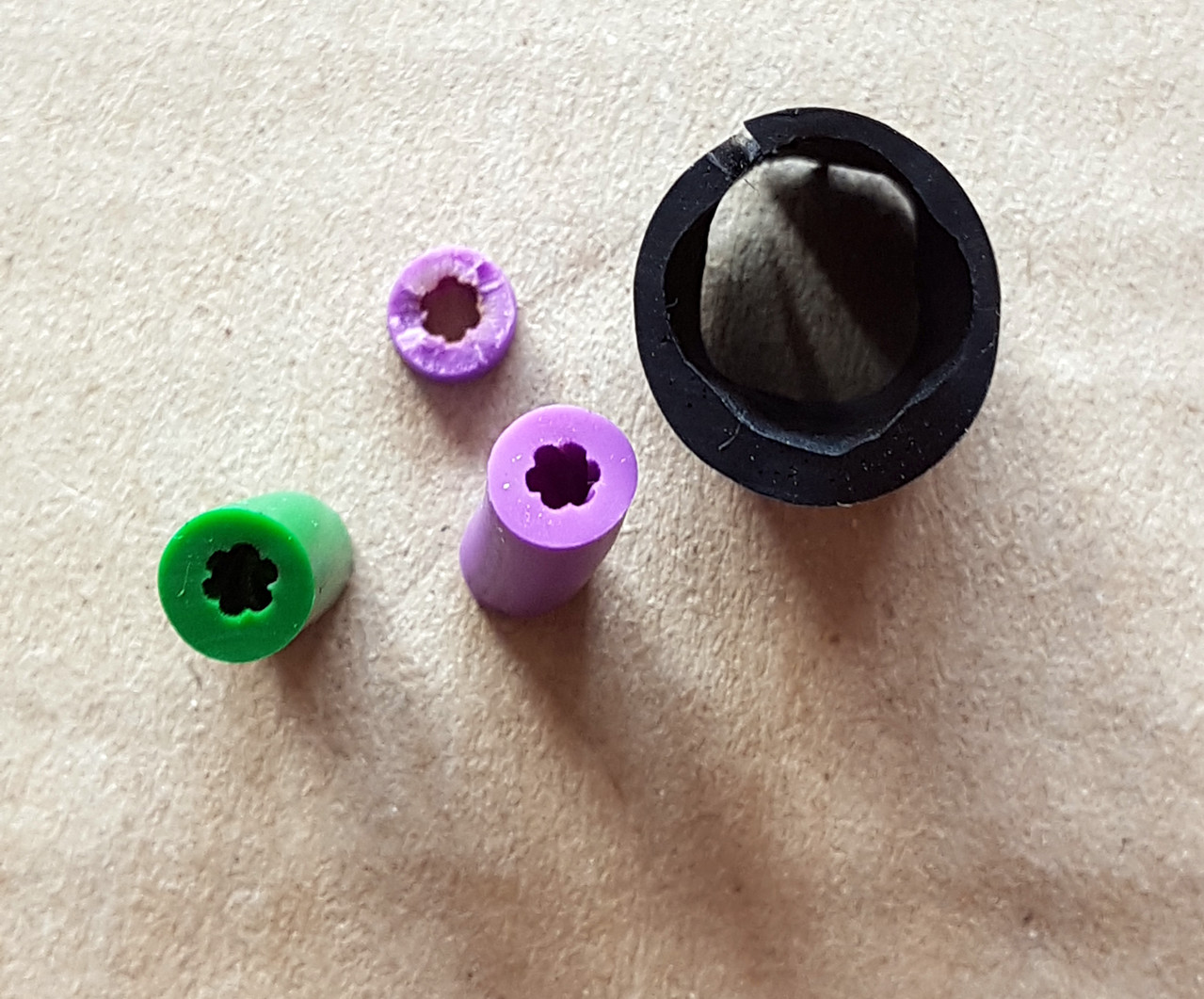

Bonne surprise: les manchons rétractables fournis avec les fiches VB401 (peut être pas chez tous les marchands)

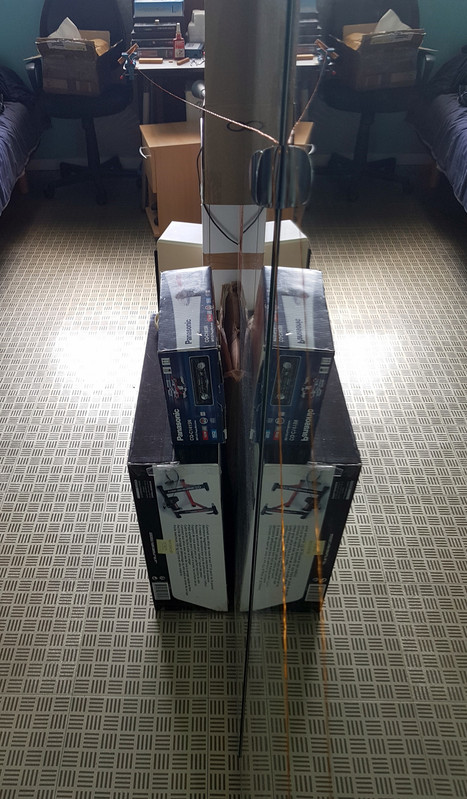

l'atelier

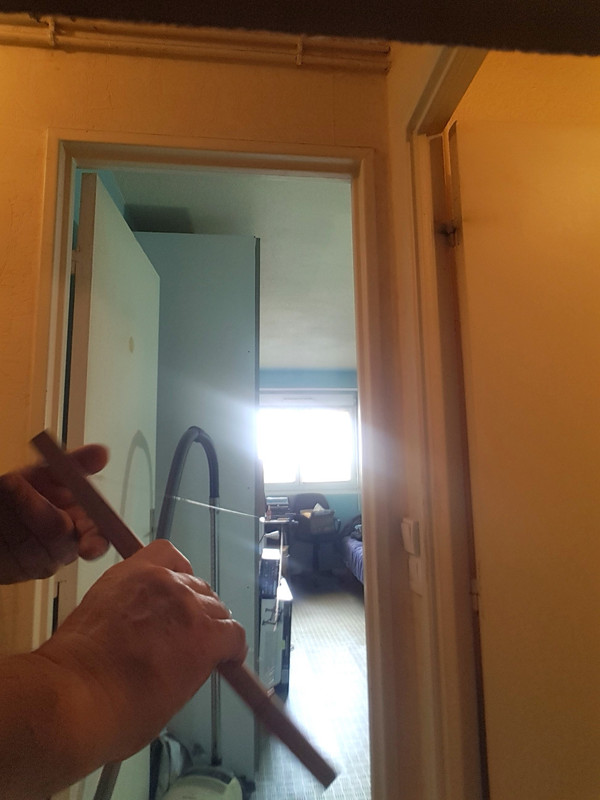

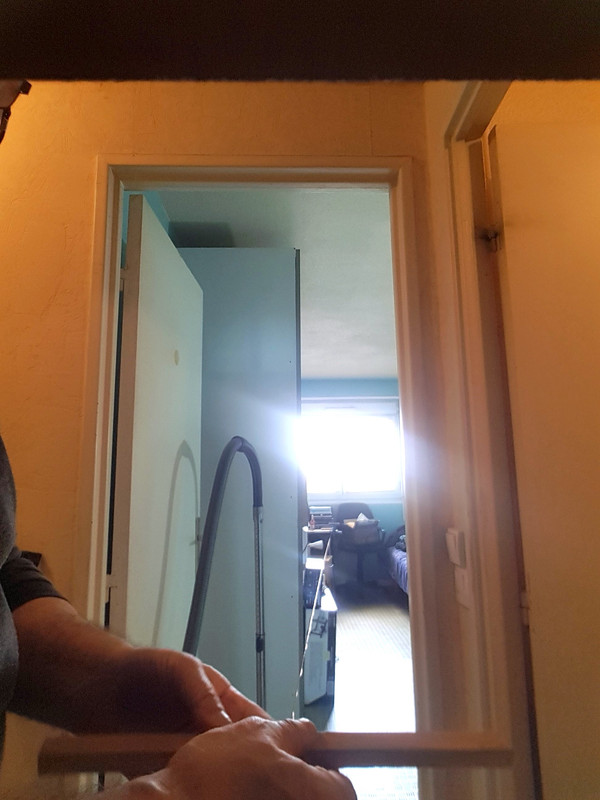

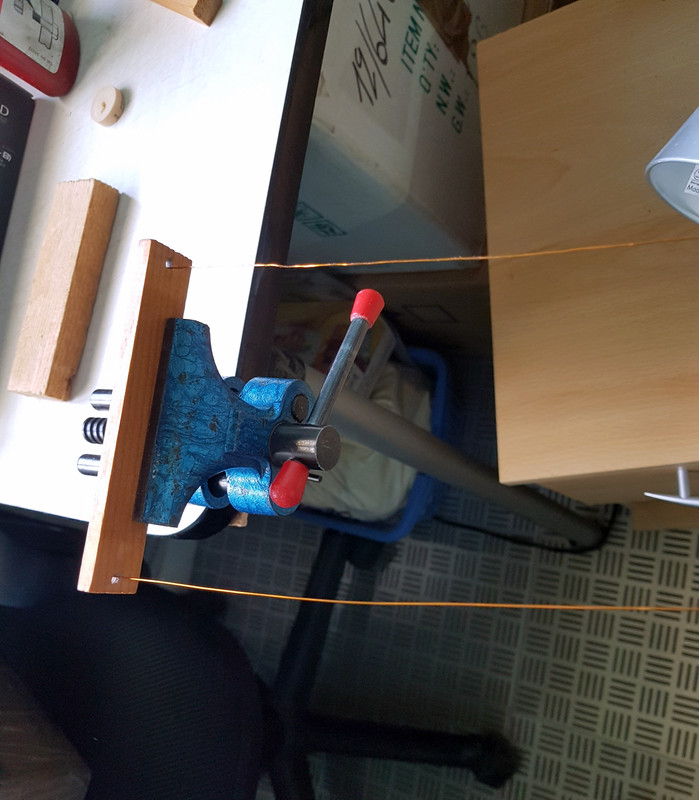

le toronnage des 2 fils

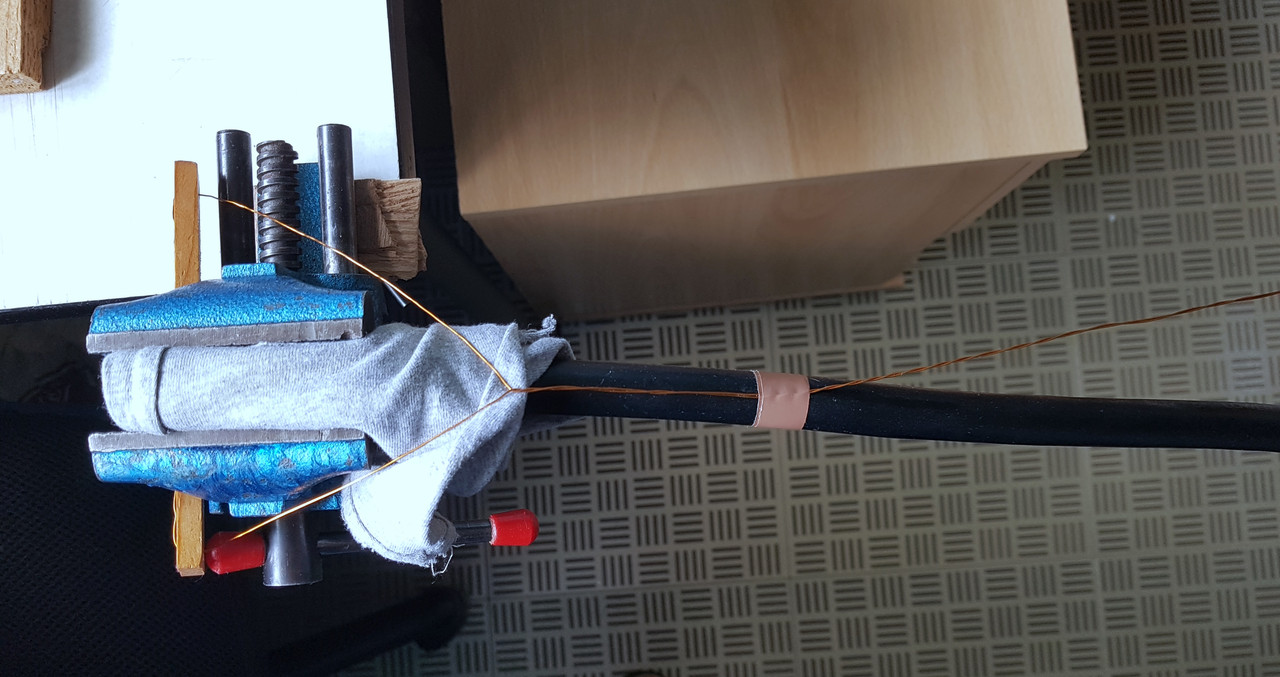

parfois eu besoin de bloquer les fils bien tendus avec cette caisse a outils pour aller vérifier tout le long et corriger si besoin

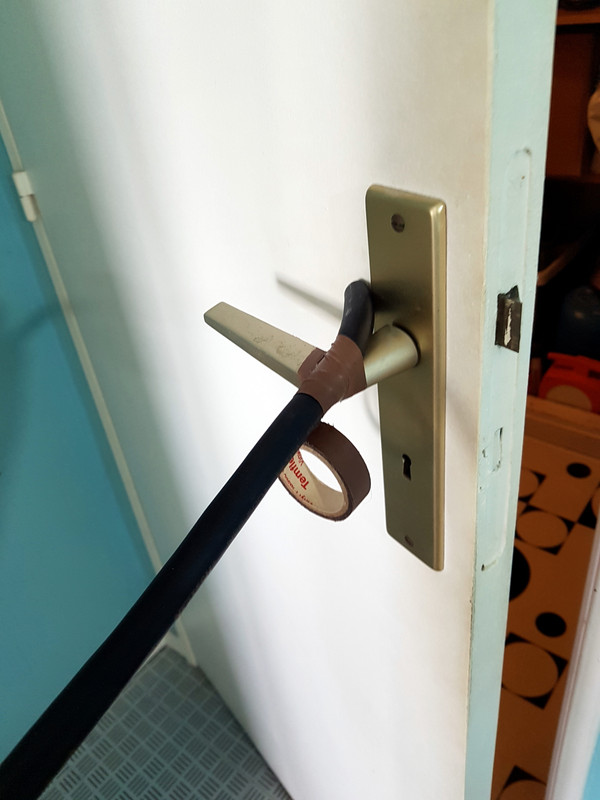

et même sur les poignées de l'armoire pour immobiliser une partie pour que ça toronne là ou je veux et pas là ou il veut

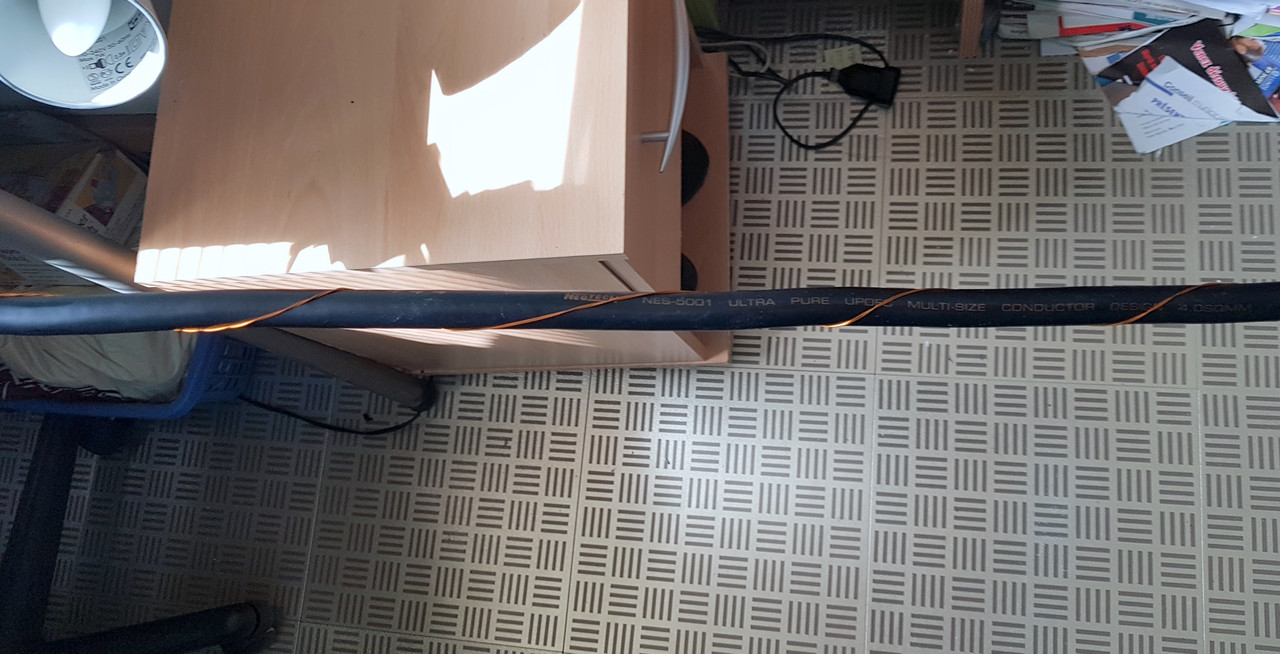

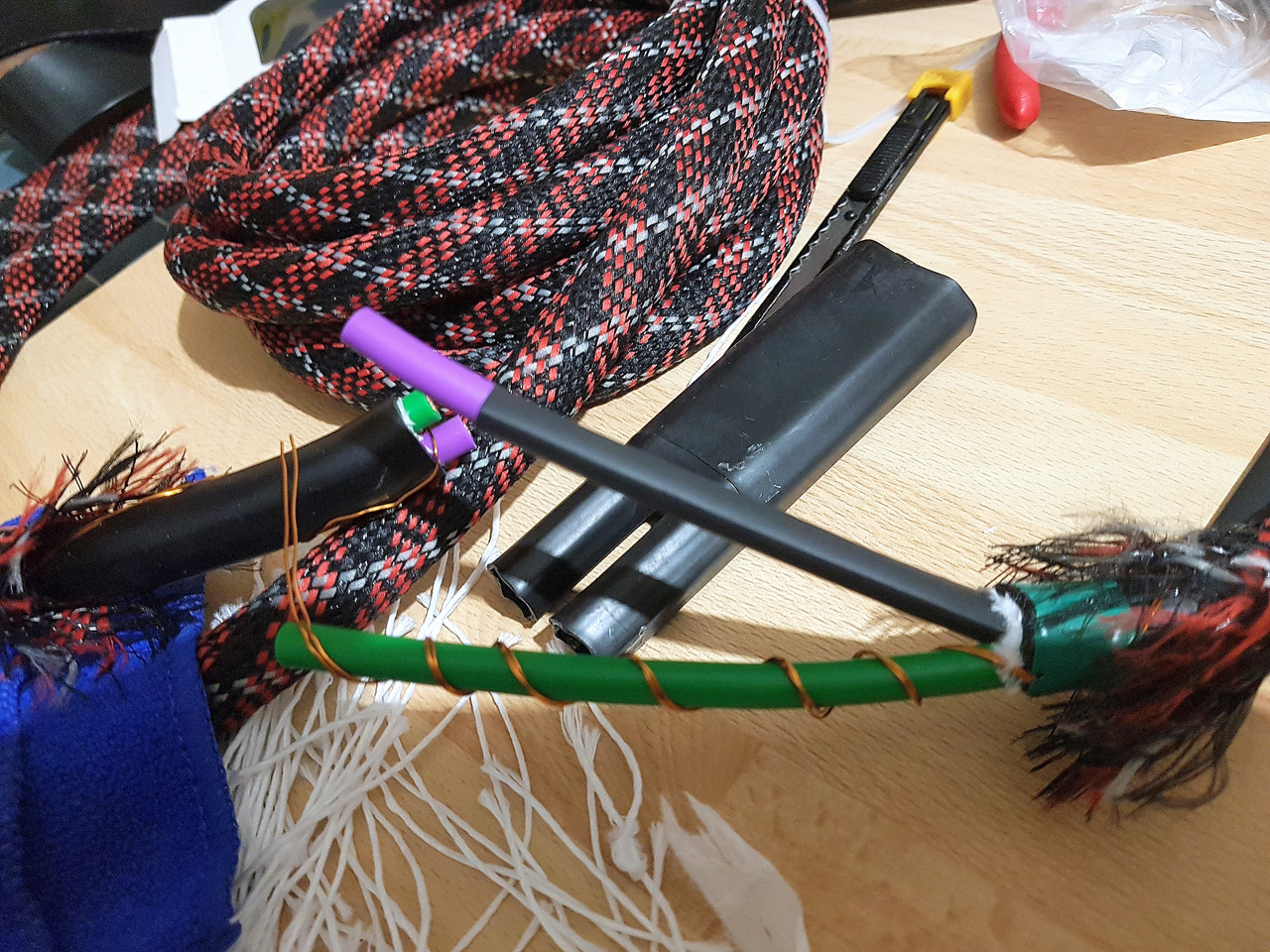

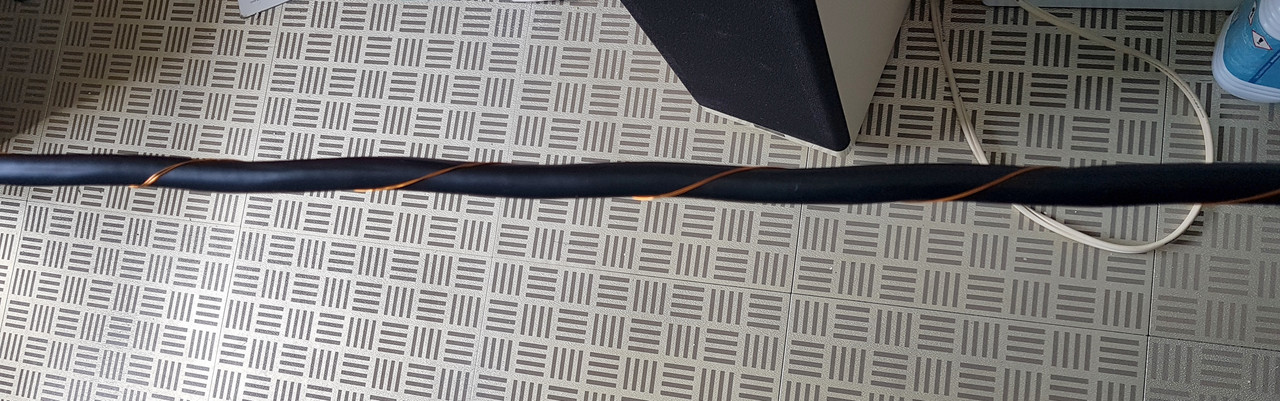

enroulement des fils sur le cable

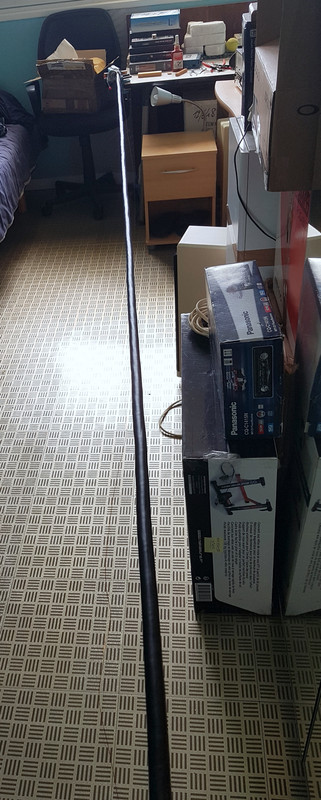

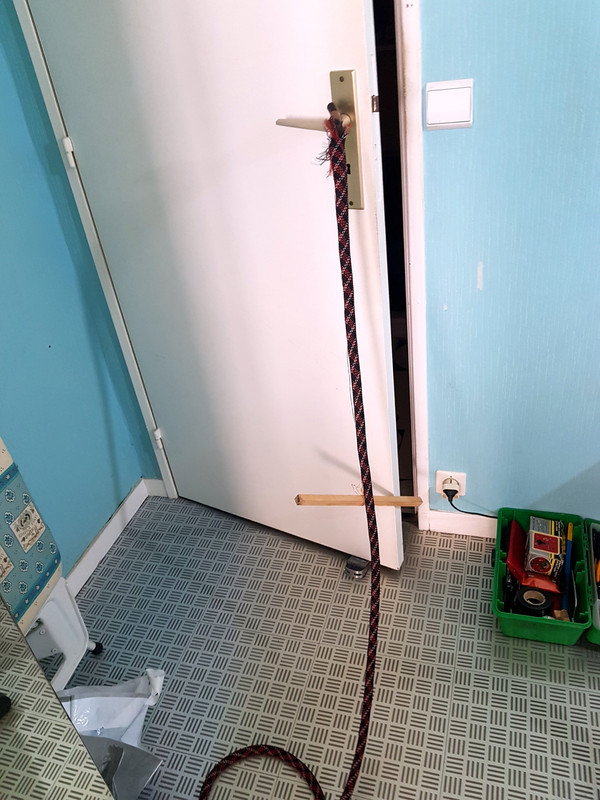

enfilage de la gaine

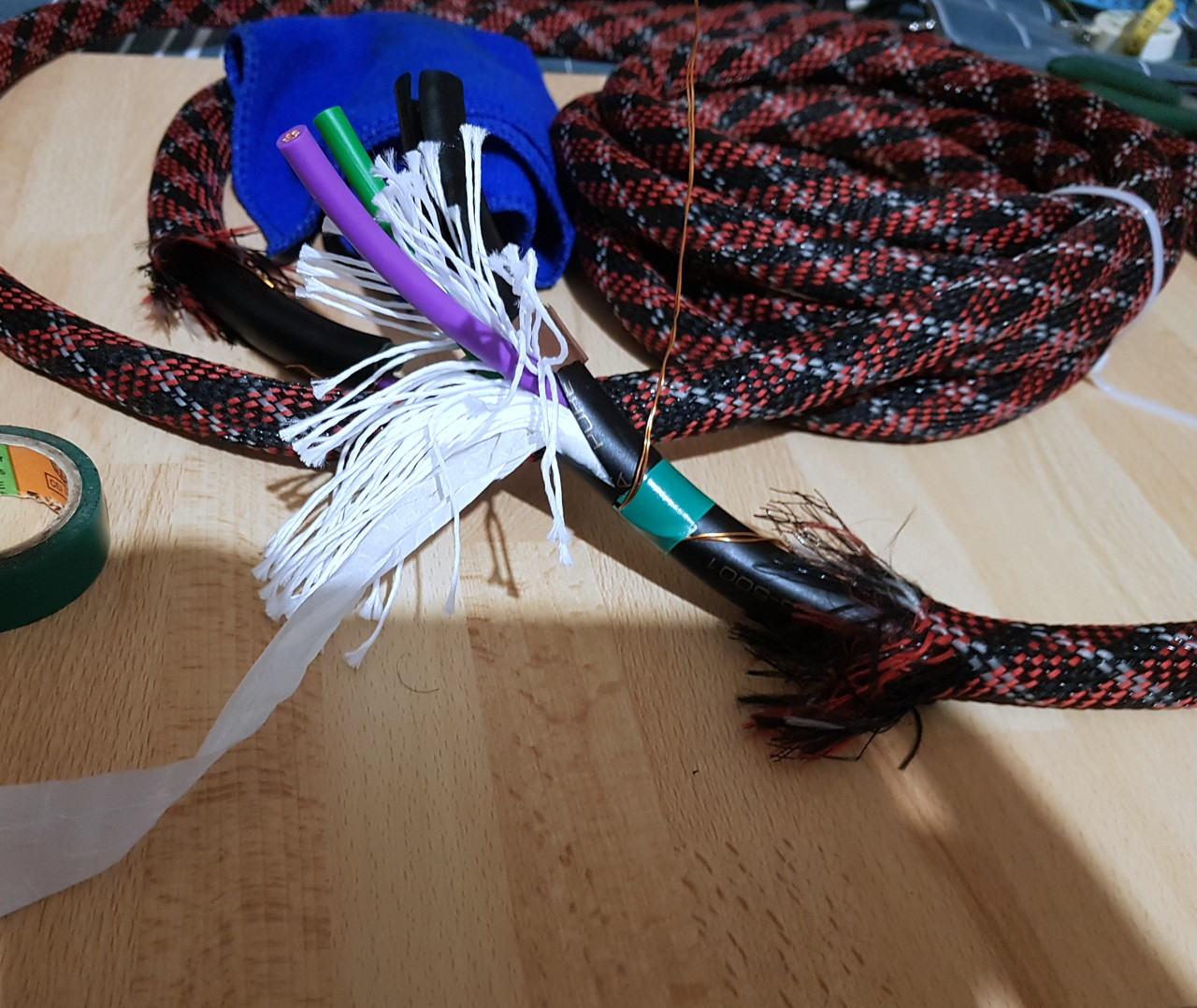

du "coton" en bonne quantité et pas trop mal réparti

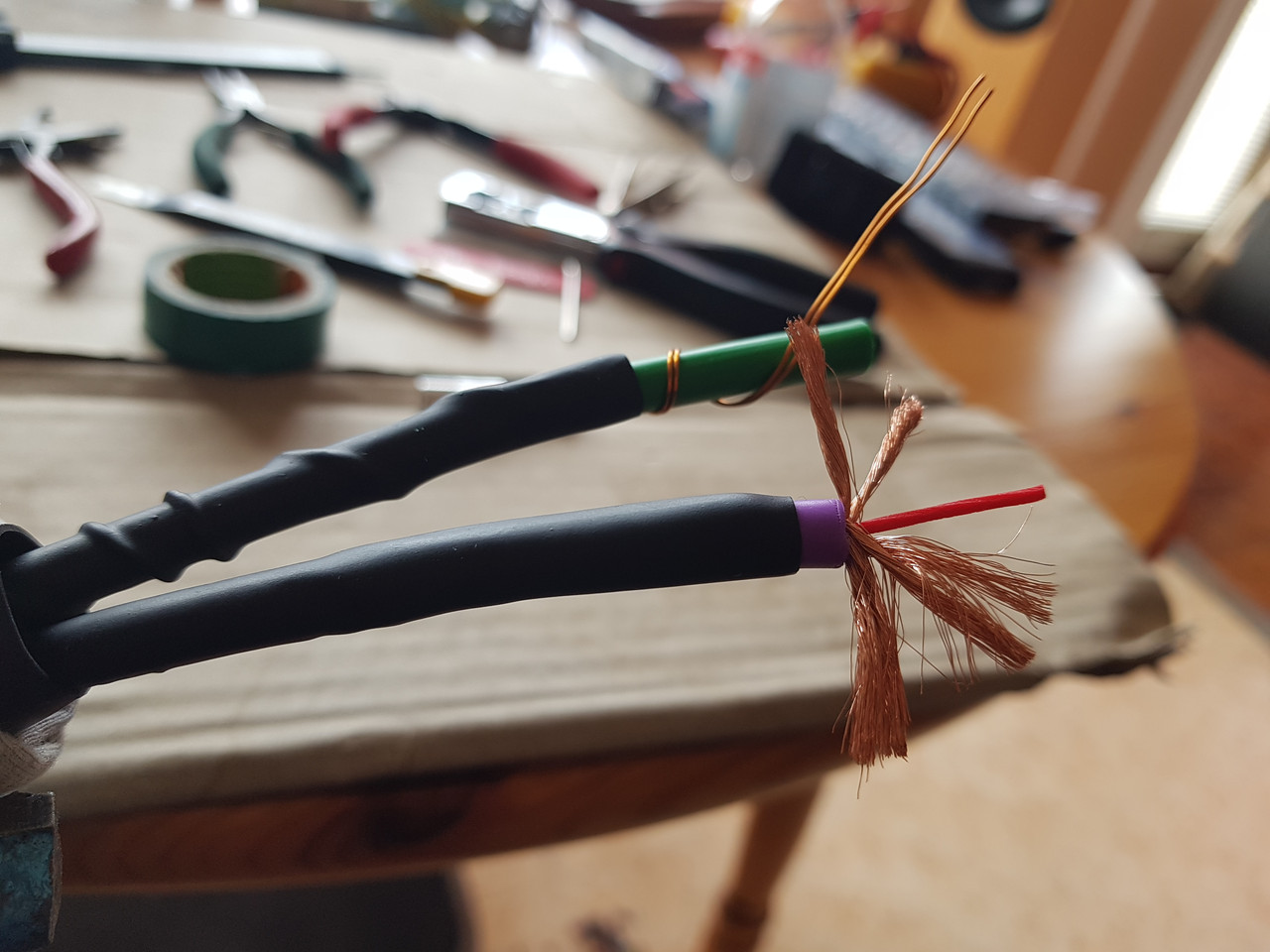

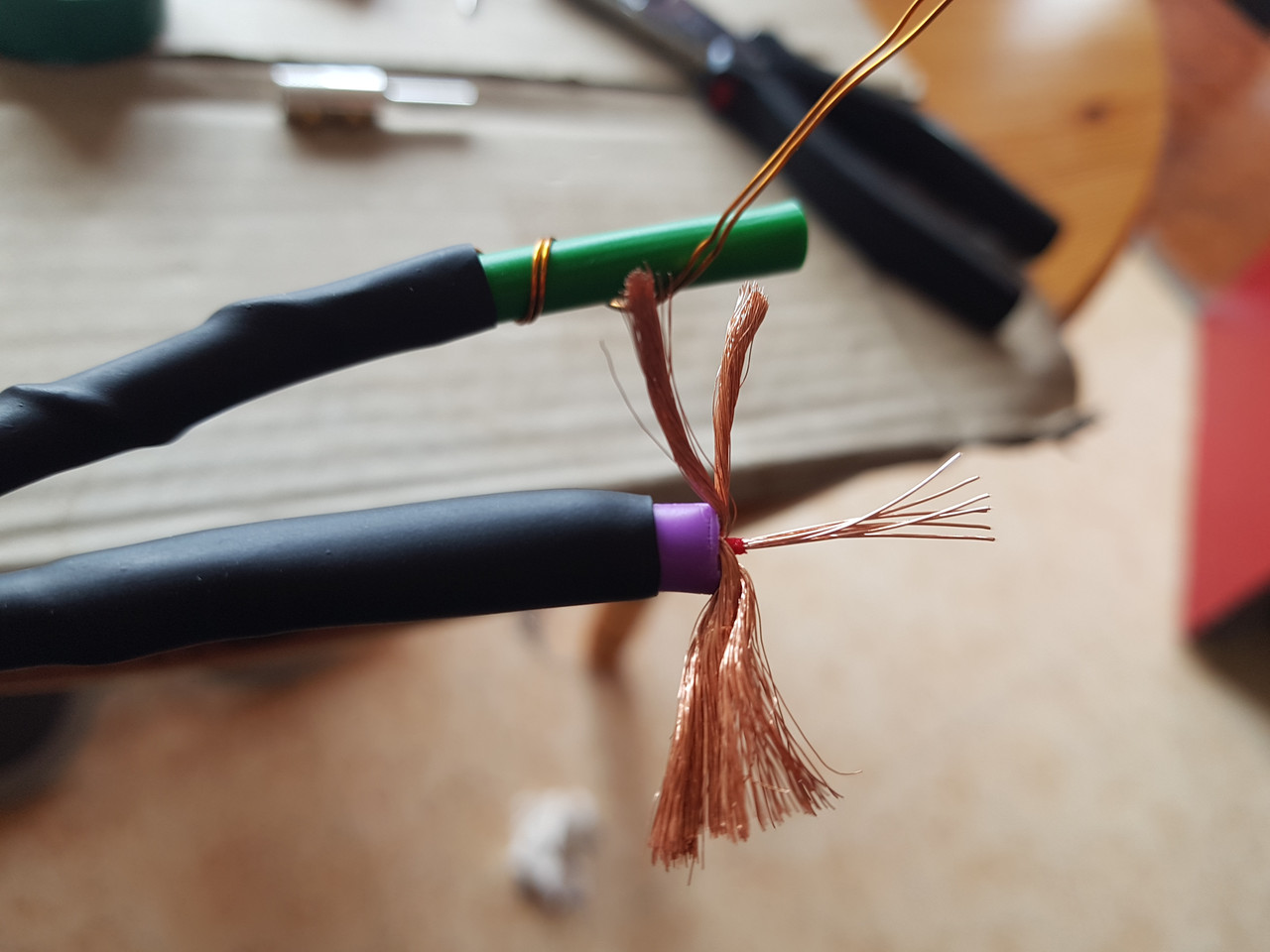

ne pas oublier de bien écarter les 6 torons de multibrin pour dénuder le le toron central









ce câble est très souple, grâce au multibrin très fin mais aussi grâce a l'isolant très très souple presque élastique, et la gaine extérieure assez fine et bien souple aussi



Ce câble est baptisé : Neotech NES-5001 GMA

[vanouille]

Waouh!..
Quel boulot!! Bravo Joseph !
