Tuto Vituixcad, simulation filtre passif

[Jean-Paul]

Un outil bien pratique dans Vituixcad: Diffraction.
On le trouve dans le menu Tools.
Ça permet de simuler l'effet du baffle sur un HP, le Baffle step et les effets des bords du baffle.

On a cette fenêtre:



Ici c'est pour simuler un tweeter.
On commence avec le bouton New pour créer une nouvelle simulation.

Entrer la dimension du baffle, celle de la membrane du HP désiré ou la surface SD du data sheet.

Dans la fenêtre view cliquer sur le bouton Zoom Fit pour afficher le baffle correctement.
Cliquer dans le schéma du baffle sur le cercle représentant le HP, celui-ci devient bleu.
Entrer les coordonnées du HP sur le baffle: A partir de l'arête gauche et à partir du bas du baffle. Entrer la distance du micro par rapport au baffle.
On obtient une courbe de réponse ci dessus.

Enregistrer la simulation avec le bouton Save.

La mesure du tweeter sur le baffle:



Ça ondule pas mal comme prévu.
On peut entrer une valeur Edge radius pour corriger le problème, ici avec 40mm:



Il faut un grand rayon pour être efficace, pas facile à réaliser quand le baffle est étroit. Sur le proto de la ligne de transmission j'ai fait des facettes, ça marche bien.
Photo et mesures:
https://forum-hifi.fr/thread-36296-post-...#pid886372
Ou faire un baffle plus large et décaler le tweeter dans la proportion 1/3 2/3 de la largeur marche très bien aussi.

Jean-Paul

[Jean-Paul]

La simulation avec la norme ANSI CTA 2034 A.
On peut prédire la réponse de la pièce, voir la directivité de l'enceinte etc...

Il faut d'abord faire les mesures avec REW comme expliqué ici:
https://forum-hifi.fr/thread-19814-post-...#pid903255


D'abord créer un nouveau projet Vituixcad pour importer les mesures faites avec REW.

[img][/img]

Ouvrir le fichier Vituixcad créé (c'est dans documents par défaut)
Coller le fichier texte des mesures faites avec REW dans Far

[img][/img]

On a ça, toutes les mesures avec les angles horizontaux ou verticaux.

[img][/img]


Dans l'onglet drivers de Vituixcad ouvrir les fichiers texte et tout sélectionner. Vituixcad reconnait les mesures horizontales et verticales.

[img][/img]


Dans l'onglet crossover mettre un câble entre le HP et le générateur.

[img][/img]

Dans l'onglet options, presser le bouton CTA 2034 et pour les système d'axe commencer à 300 Hz vu que l'on a fenêtré nos mesures

[img][/img]


Et on a nos deux fenêtres qui nous intéressent: CTA 234 A et directity.

[img][/img]

[img][/img]

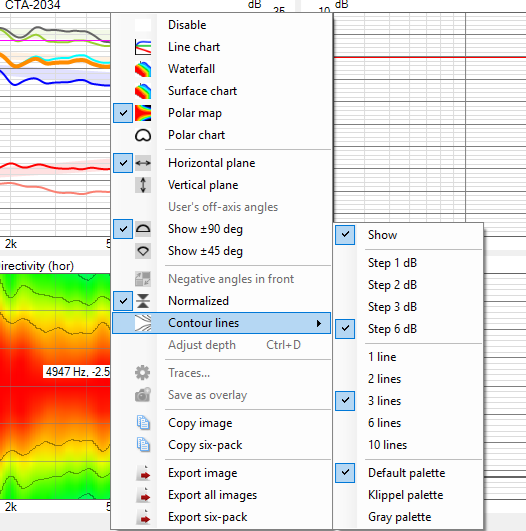

Clic droit dans la fenêtre directivity, pour afficher en vertical ou horizontal. On peut choisir
45° ou 90° et en décochant 90 et 45° on a 180°.
Cocher normalized pour voir l'écart entre 0° et les autres angles, sinon ça n'a pas trop d'intérêt.

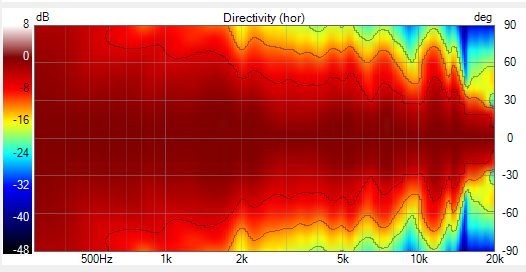

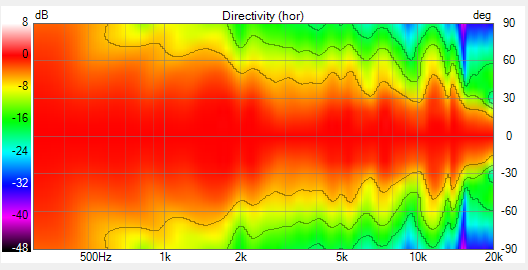

En cochant Polarmap:

[img][/img]

Encochant lines :

[img][/img]

Si on voit une bosse au dessus de la ligne zéro on a un problème. Souvent dû à un effet du bord du baffle.

Pour le graphique CTA 2034 il y a plusieurs courbes, il suffit de passer la souris dessus pour savoir à quoi elles correspondent.

[img][/img]

La courbe noire c'est réponse dans l'axe, la courbe juste en dessous window listening correspondent à cette image :

[img][/img]

La courbe Early reflections et sound power correspondent à cette image:

[img][/img]

La courbe Sound power utilisée est la moyenne RMS de toutes les mesures faites Dans REW. C'est ce que voit la pièce, la partie du son qui est réverbéré.

La courbe Predicted in room c'est la somme de la courbe power (réverbéré) plus windows listening (direct).

La courbe Sound power DI c'est l'index de directivité. Si on ajoute Sound Power + Indice de directivité on obtient la courbe Listening window.

Clic droit dans la fenêtre CTA 2034

Sélectionner Early reflections, on a les réflexions des parois utilisées par Vituixcad :

[img][/img]

[img][/img]

Pour en savoir plus, il y a plein d'informations dans ce bouquin:
https://www.amazon.fr/gp/product/1138921...wizar08-21

Jean-Paul
