Bonjour
Merci pour l’info Jean Paul
C’est une mise à jour, ou il faut réinstaller l’appli.?
N’étant pas du tout une lumiére en informatique, je dois être sur une ancienne version.

[Jean-Paul]

C'est une mise à jour. A chaque fois que l'on démarre REW il va chercher si il y a une version à jour, si c'est le cas il n'y a qu'à la télécharger et l'installer.

Jean-Paul

[Jean-Paul]

Bonjour.

On peut faire des simulations plus avancées avec Vituixcad, comme celles de ASR en faisant des mesures suivant la norme ANSI  CTA 2034 A avec un spinorama.

Klippel




Vituixcad avec la courbe de réponse prévue dans la pièce en orange.



Pour commencer: Télécharger la norme ANSI CTA 2034 A
https://www.bing.com/search?q=ANSI+CTA20...6e&pc=ASTS

Dans la norme on a une procédure pour mesurer une enceinte.

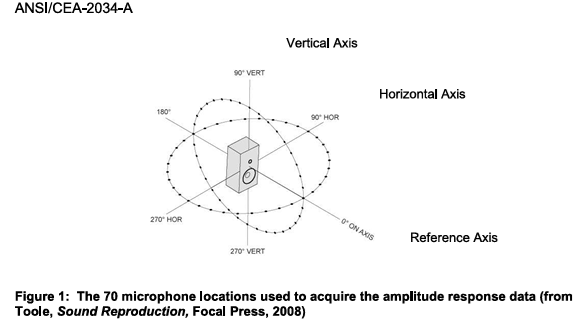

On mesure en faisant tourner l'enceinte sur 360° en horizontal et en vertical:



Pour Vituixcad il faut entrer des angles de 0 à +180° et 0 à -180°

On repère le sens de rotation avec le système de coordonnées de Vituixcad:

[/url][url=https://ibb.co/5hhZFTKm]

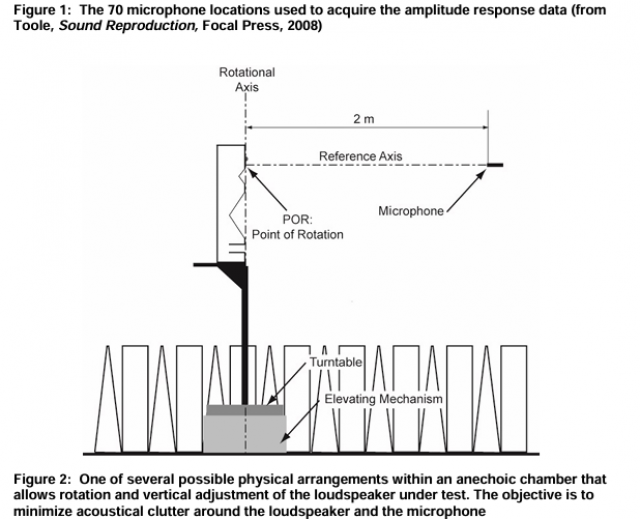

Placer le micro comme indiqué entre le tweeter et le médium grave:

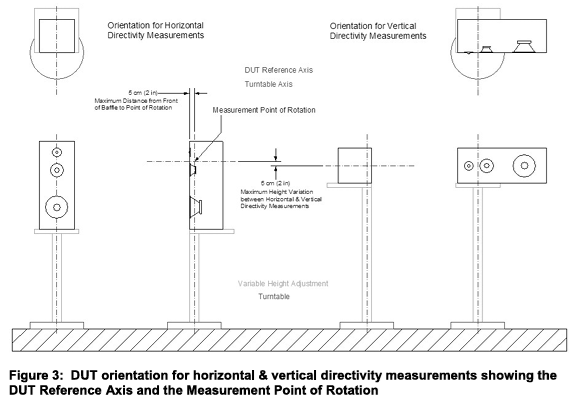

Le point de rotation sera à l'aplomb de l'axe de référence.
Comme on a pas de chambre sourde ni de pièce assez grande en hauteur pour mesurer à 2m. On fera les mesures fenêtrées à 1m.

Comme je n'ai pas de table tournante, j'ai fait deux pieds pour avoir le micro à 1m du sol.

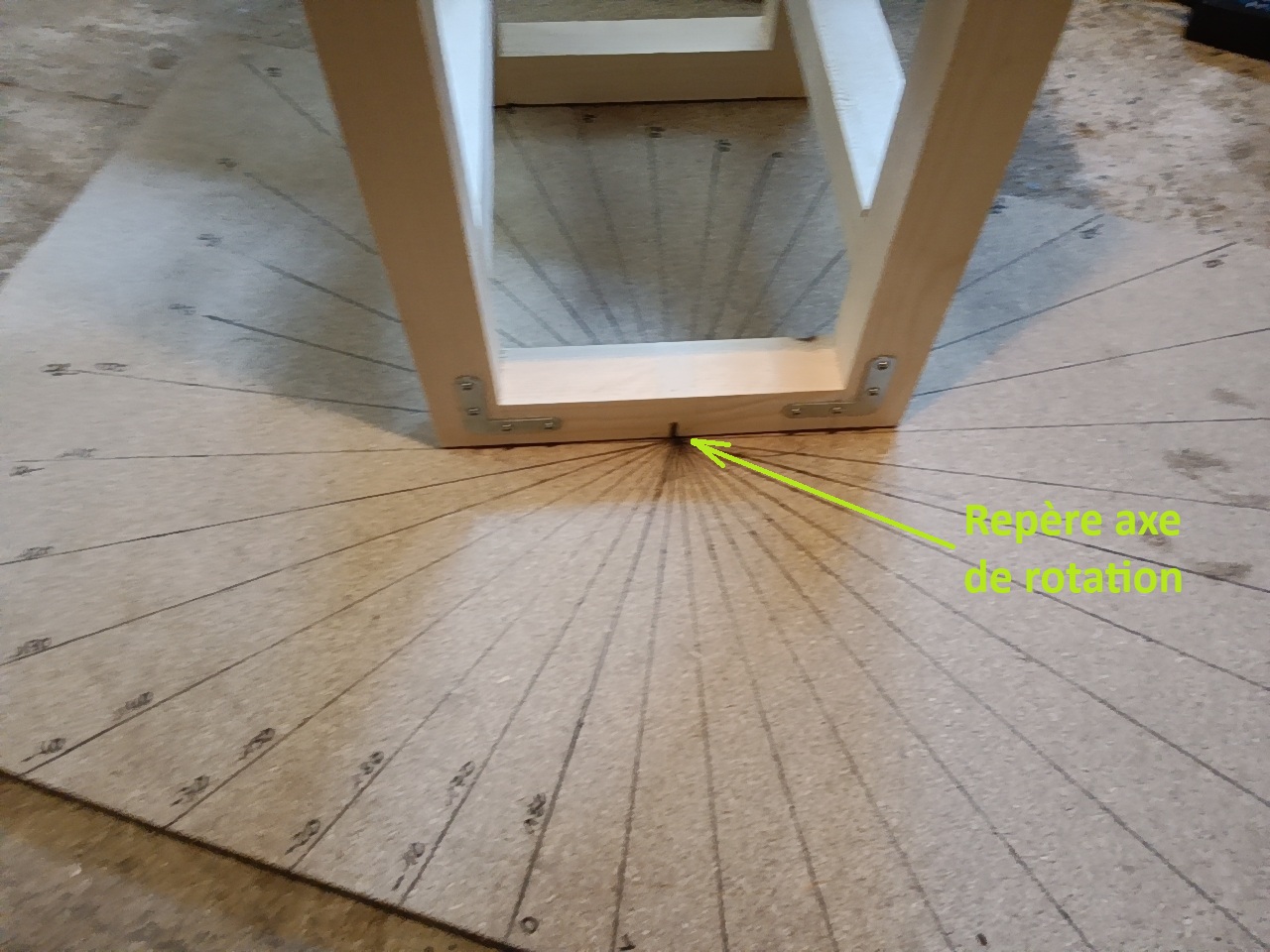

Le tout posé sur une plaque d'aggloméré où j'ai tracé les angles tous les 10°.



J'ai un repère en bas du pied à l'aplomb de l'axe de rotation en horizontal.



Pareil pour pour les mesures en vertical:



Ça prend environ 30 minutes pour faire toutes les mesures.

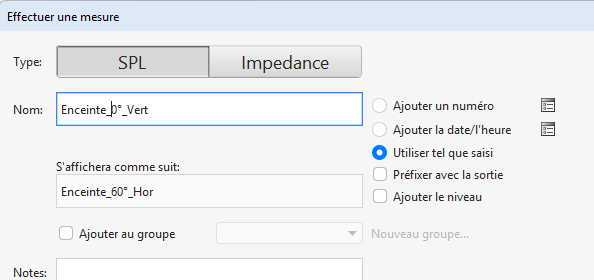

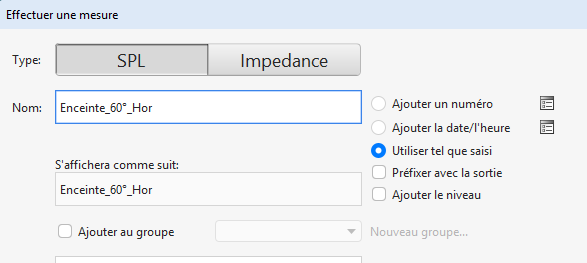

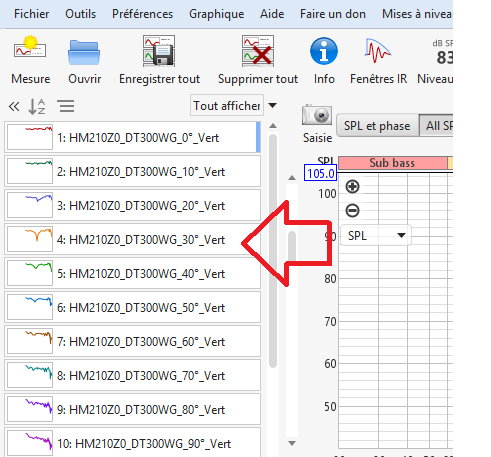

Pour les mesures horizontales , il faut préciser l'angle avec  - si il est négatif et ajouter Hor pour que Vituixcad puisse reconnaitre les mesures horizontales. Et ajouter Vert pour les mesures verticales.









Pour chaque mesures faire l'estimation du retard



Fenêtrer toutes les mesures:





On a deux fichiers REW mdat Horizontal et Vertical.

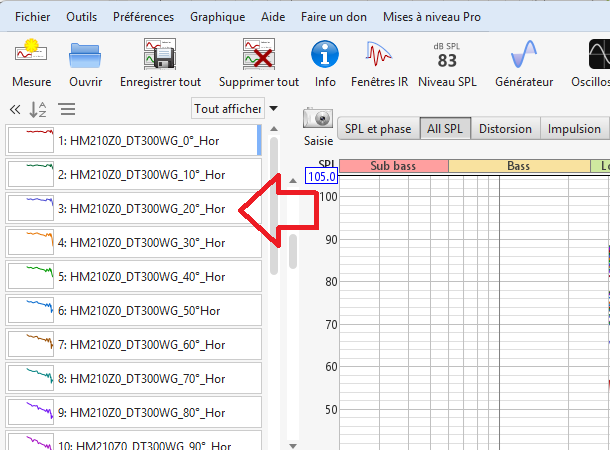

Ouvrir le fichier Horizontal et ajouter les mesures verticales en ouvrant le fichier vertical

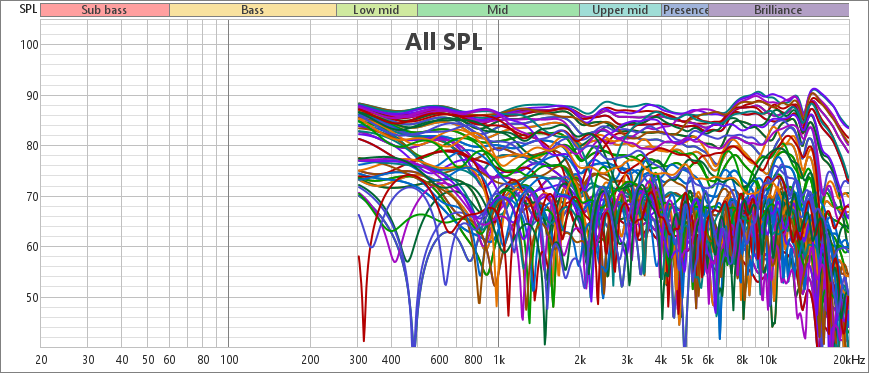

On a 72 mesures qui ressemblent à ça:



Un Jackson Pollock

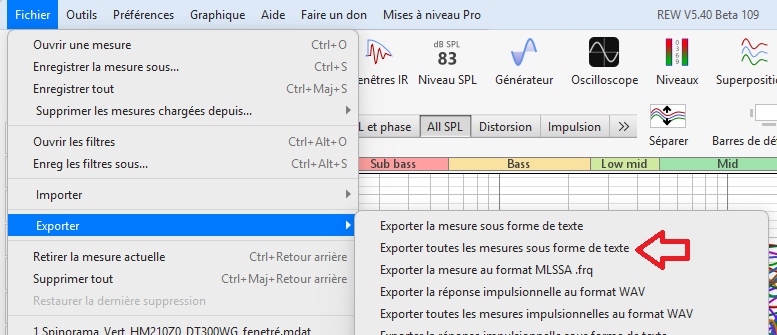

Créer un Fichier pour enregistrer les mesures sous forme de fichier texte, par exemple: Spinorama Hor Vert



Voilà c'est tout pour les mesures. Maintenant on peut faire la simulation CTA 2034 avec Vituixcad.

La suite c'est dans le tuto Vituixcad pour ne pas tout mélanger.
https://forum-hifi.fr/thread-20095-post-...#pid903274


Jean-Paul

[rastabill]

Du travail d'expert

J'ai l'impression que tu prends ton pied.

[Jean-Paul]

J'ai l'impression que tu prends ton pied.

Ben oui je fais des images psychédéliques maintenant en écoutant Prem Josuah

[img][/img]

Sinon pour revenir à REW nouvelle version 5.40 dernière révision: Ils on ajouté la fenêtre limites de l'EBU pour la RT 60. Il suffit de renseigner le volume la pièce d'écoute:

[img][/img]

Pour ceux qui mesurent leur pièce d'écoute. Là c'est dans ma cave c'est pour ça que ce n'est pas régulier et que ça sort des limites.

Dans une petite pièce avec un traitement acoustique, c'est mieux:

[img][/img]

Jean-Paul
