Chez Zaurux : pas bio mais culture raisonnée

[zaurux]

Bon, un CPU qui peut atteindre 5,3Ghz à condition de dépasser les 200w... juste impossible en mode fanless.
https://www.intel.fr/content/www/fr/fr/p...tions.html
Alors, le paradoxe ?? Pourquoi changer un I5 (TDP 65w) qui peut faire du DSD1024 en 3,5Ghz.. par un I9 (TDP 125w) qui n'est absolument pas "fanless-friendly".. parce qu'il est possible de faire de même.. en le limitant à 3Ghz (et 80°). Et après s'être arracher les cheveux quelques jours et avoir failli revendre la bête.
Mais au final, là où le I5 décroche parfois avec 45% d'occupation.. et bien le I9 tourne à 26/27%
Bon, je n'ai pas encore réussi à descendre la latence en dessous de 3µs.. On ne peut pas tout avoir !!

[zaurux]

Quelques nouvelles de la maison.. comme annoncé, il est possible de faire fonctionner un CPU I9-11900K en mode fanless.
Pourtant ce monstre est réputé chauffer comme un fou et consommer un maximum de watts !!
J'avoue lui avoir un peu coupé les ailes et le faire tourner à 3Ghz, ce qui permet quand même d'écouter du DSD 1024 sans trop dépasser les 80°

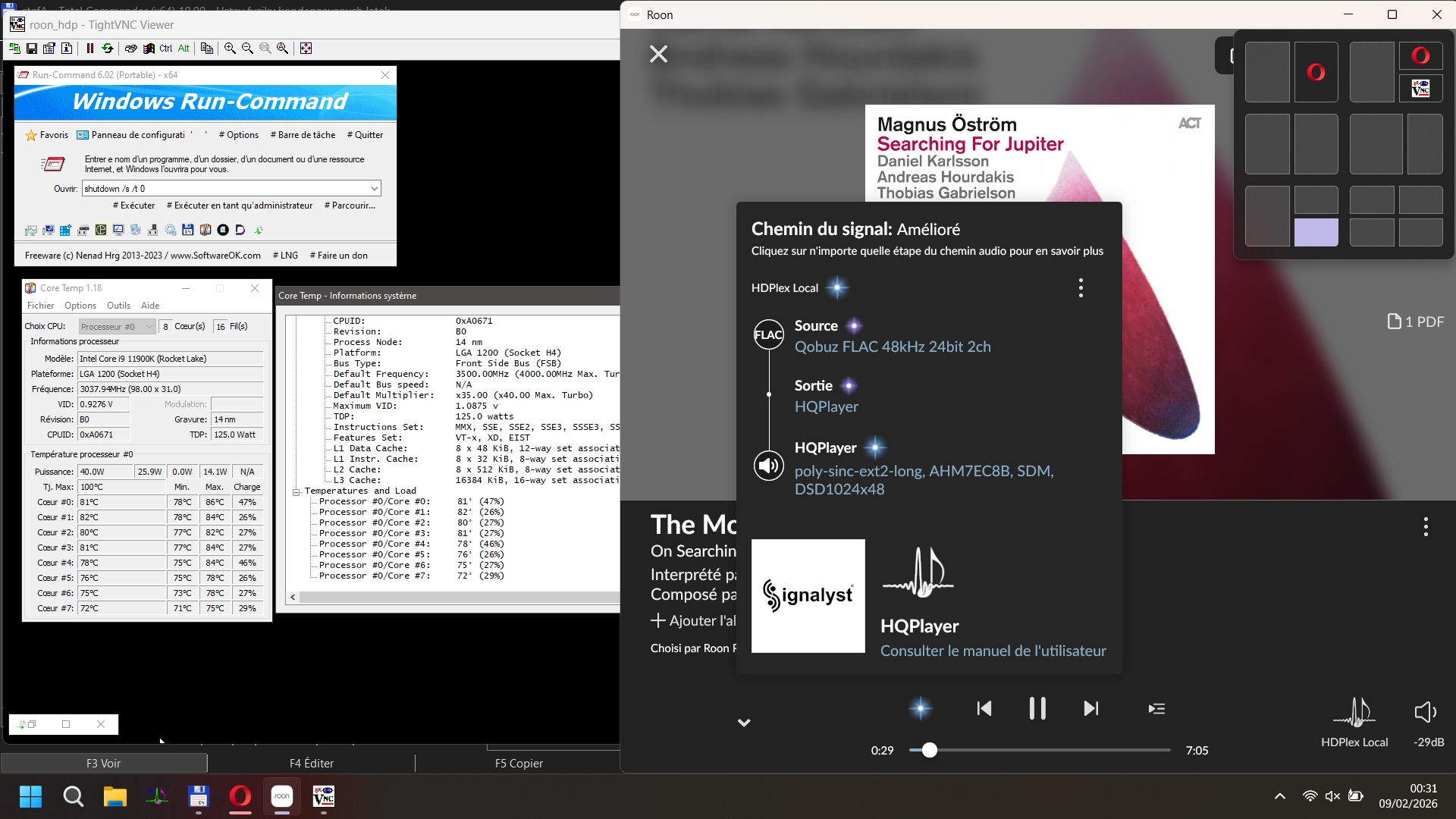

Là, après 50 minutes, suis même encore en dessous et quand le I5 tournait à 45/49% de charge, suis à 27/28%.

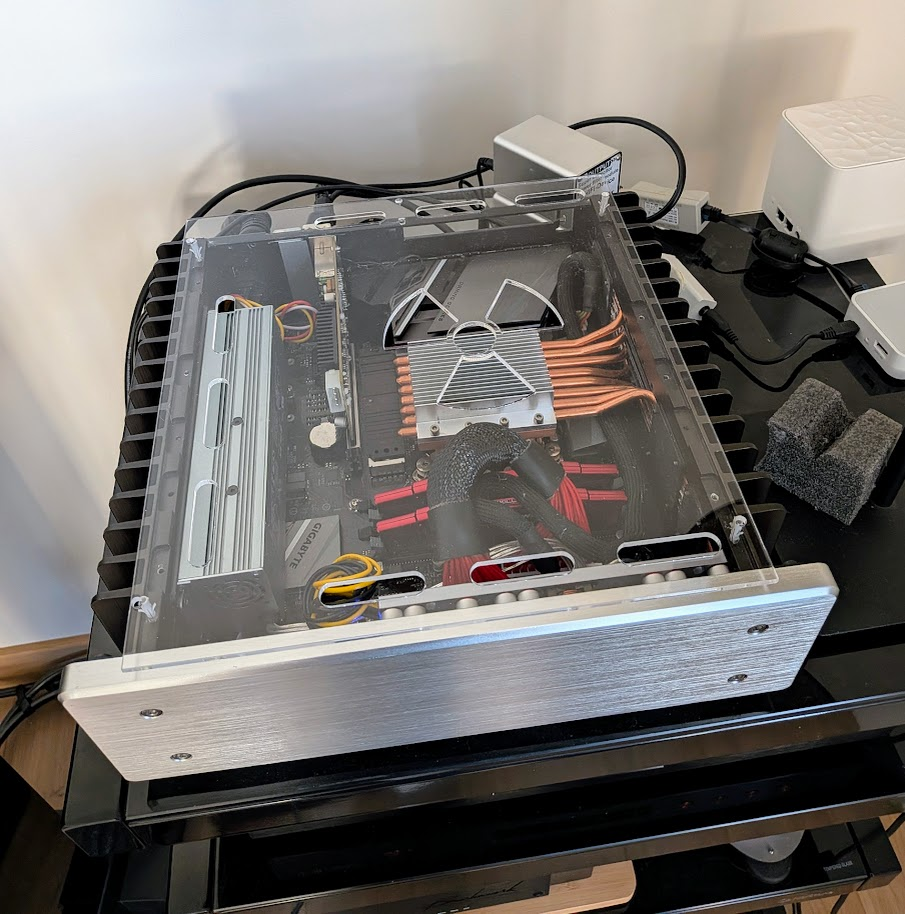

Pour le style :

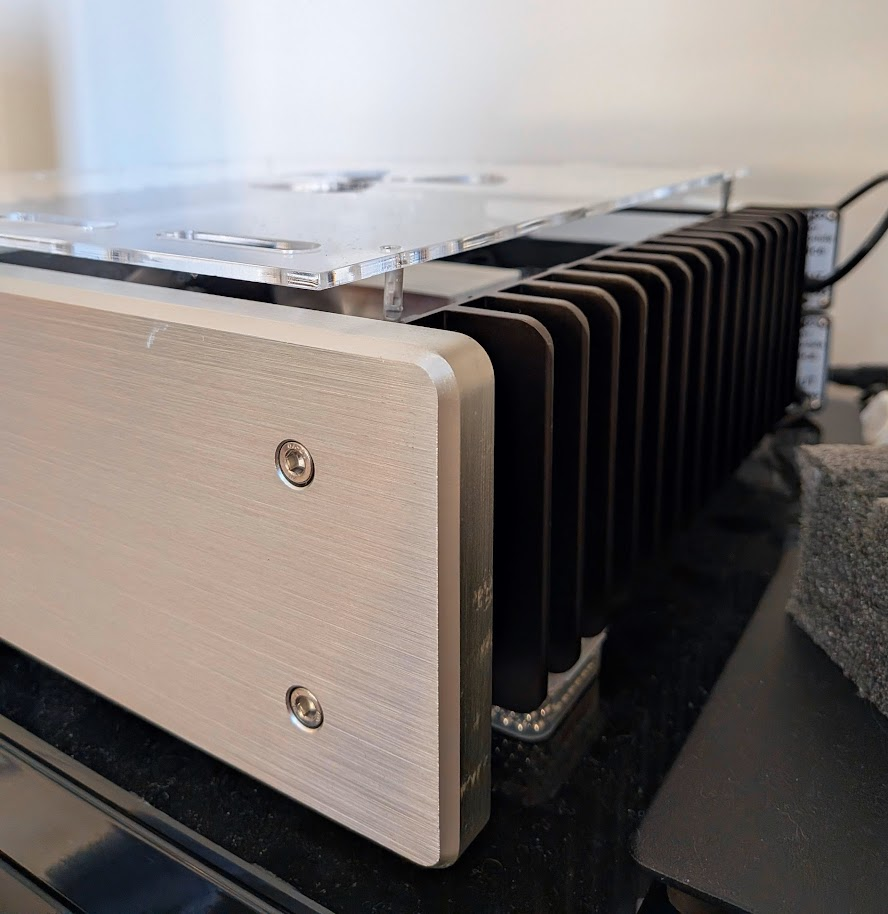

Et comme, je me suis planté de 2mm dans mes mesures, je ne peux mettre le plexi en lieu et place de la plaque d'origine.
Du coup, j'ai du opter à un positionnement "sur pilotis".. qui a son originalité
et permet d'avoir, un boitier encore plus ouvert.
Au passage, j'ai configuré le TP-Link qui a remplacé le boitier mesh, sous OpenWrt avec optimisations (5ghz, bande 80mhz..) et
https://forum-hifi.fr/thread-40581-post-...#pid926212

[jean-luc]

Bonjour @Zaurux

Chapeau pour le résultat malgré la plaque qui dépasse de 2mm, dans une autre vie ça aurait pu tout foutre en l'air mais tu t'en es sorti avec style !

Bon j'avoue, ça sent le plagiat ! Je me suis largement inspiré de ce qui a été fait pour un boitier HDplex H5 sur le site griggaudio.de
https://griggaudio.de/2025/07/25/diy-hdp...-veredeln/

— une belle référence qui m'a bien guidé.

Pour la réalisation concrète, j'ai commandé une plaque acrylique chez Plastic Express, et j'ai tout calculé en données vectorielles pour définir les emplacements précis avant d'envoyer le tout en découpe laser. Le résultat est nickel et le tout pour un tarif vraiment contenu
 — difficile de faire mieux rapport qualité/prix pour une finition aussi propre !

Plastic Express

[Fred-ql]

Comme toi je me suis construit un ordi pour la musique et j'ai retenu un AMD (non un intel) car il apportait un meilleur ratio puissance/chaleur/conso.

Je vois quelques remarques :
- tu es en fanless micro mais l'alim n'y est pas
- l'alim a un ventilo mais ne dispose que peu d'aération (IN et OUT)

On ne le voit pas mais je pense que des aérations ont été réalisées sur le bas du boitier ?

[jean-luc]

Bonsoir @Fred Ql

également j'ai retenu un AMD 9700 X qui dispose d'un TDP de 95 W mais qui est bosté à 125 W et parfois à 170 Watt, les Coleoduc ne suffisent plus à dissipé la chaleur, j'ai opté pour Ventirad Noctua plat avec un double ventilateur qui ne dépasse pas de la plaque plexi

le ventilateur est inaudible et les possibles interférences sont totalement bloqués avec un filtre CLC haut de gamme

à pleine charge 40 degré maxi

[Fred-ql]

Chez AMD (pas regardé intel), un processeur de 170W  baissé à 65W a plus de puissance qu'un processeur de 65W.

Le 7950X (que j'ai) est donné à : benchmark 52632 (65w) - 57600 (125w) - 64371 (170w)

Remarque : un intel a 65000 de benchmark dépasse largement les 225W.

Le soucis est la consommation réelle (et non celle indiquée) qui amène un réfroidissement plus ou moins conséquent (idem pour l'alimentation). Et HQplayer consomme plus que ce que l'ordi peut indiquer (en pulse).

J'ai grillé une alim de 300W (fils fondus) et une CM (coût > 500 €) en testant Hqplayer au Max avec un processeur donné à 170W. Depuis j'ai retenu une alim fanless de 500W ...

Dans tous les cas, il faut "respecter" les mouvements d'air nécessaires pour un réfroidissement correct, suffisant.

Remarque 2 : Les caloducs et réfroidissement passifs ont un "soucis", leur dissipation est plus lente que la montée en température du processeur. Arrivé à un certain niveau de puissance, en ventilateur est obligatoire (le mieux serait d'associer les 2)

[zaurux]

J'ai opté ou plutot suis resté sous Intel.
J'ai acheté ce boitier équipé d'une carte MSI et d'un I5-11500.
Cela fonctionnait bien et j'ai décidé de rester sur la série Intel 11 (pas de e-core).
La carte MSI était compatible avec le I9 mais au final, après avoir trouvé un I9-11900k (débloqué), j'ai opté pour une Gigabyte Z590 GamingX en micro atx (boitier H3)
Le chipset et le bios sont plus efficaces et complets.

Au final , après de nombreux tests, j'ai opté pour une gestion par soft (Trottlestop) pour contrôler cet impétueux I9 (TDP 125w).
Undervolting pour le maintenir à 3Ghz, sans turbo, sans Speedstep, etc.. avec 35w.
Au final, fanless total et après 3 heures de DSD1024, je monte à 85°.

Là, j'ai optimisé l'externe : le routeur TP link (TL- WR902AC v4) en le passant sous OpenWRT. C'est enfin stable et robuste.

Je vais peut-être essayer de générer une image (firmware) intégrant le setup interactif (SSH) que je me suis fait (+ service extinction Leds).
Et si j'ai vraiment le temps, peut-être basculer sur une version du serveur sous Win11 pour espérer une latence inférieure à 3µs

[Nagual]

Très beau ce PC ça me rappelle l’époque où je montais mes propres pc en les overclockant
:k

J’ai décroché il y a 15 ans, maintenant je n’ai que des portables….
Il faut compter quel,budget pour une belle bête comme ça ?

[zaurux]

Tout dépend des choix et opportunités...
J'ai eu l'ensemble d'occasion et upgrade également. Actuellement, le plus délicat et l'achat de la mémoire.
Le CPU pour l'upgrade m'a couté 200€ et la CM, 100€.
Un boitier fanless neuf est entre 300 et 380 mais il faut rajouter une alimentation
Bref on arrive vite à 800/1000€.
La version au Top et monté (dont parlait jean-luc) était (de mémoire) aux environs de 3 500€ mais il ne le fait plus..
https://griggaudio.de/support/bauteile-d...audio-pcs/

A titre d'exemple, et complétement au hasard, on peut partir d'une base récupérée après un upgrade (PC gamer) et l'adapter dans un boitier fanless..
https://www.leboncoin.fr/ad/ordinateurs/3140820304

[Nagual]

Merci Zaurus
Et vous tournez avec quel soft pour le pilotage ? Roon , Daphile?
