LE SB Acoustic a un QTS de 0.47, dans un bass reflex il faut un volume de 144.8 litres.

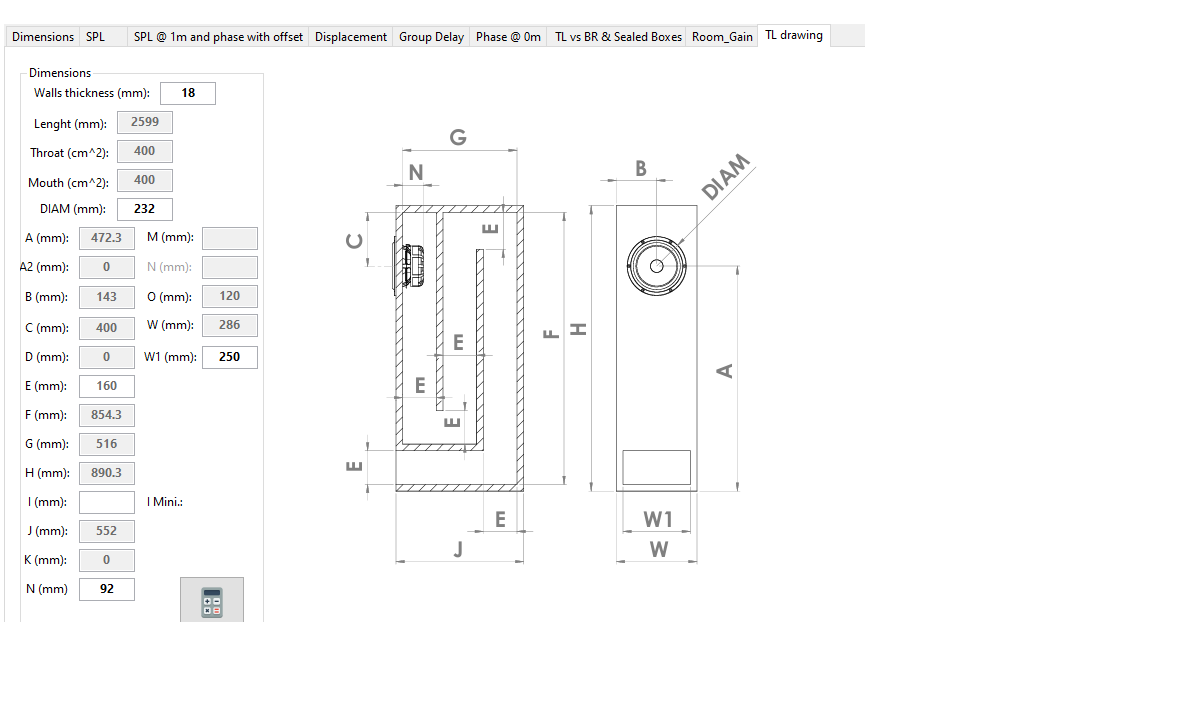

En TL tu peux essayer ça:
https://www.casimages.com/fd/Aye8NPsnI6PsU2j
[img]
![[Image: b98YTb-Neness-Straigth.png]](https://nsm09.casimages.com/img/2025/03/29//b98YTb-Neness-Straigth.png)
http://[/img]
En utilisant les boutons d'optimisation tu tombes sur 144.8 litres pour la TL. Là j'ai mis une section de 400 cm^2 pour 104 litres. Ça a l'avantage d'avoir l'évent vers l'avant.

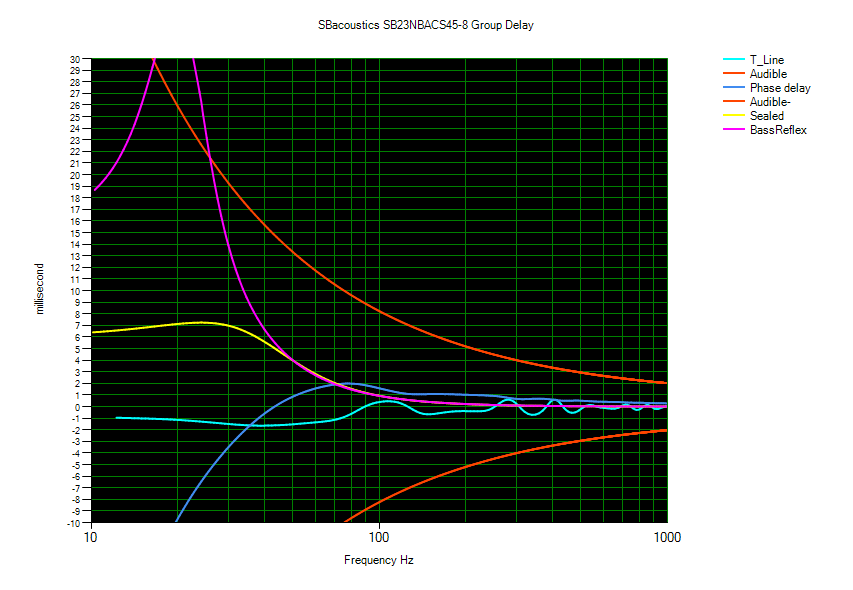

L'avantage de la ligne de transmission par rapport au bass reflex c'est le group delay, dans ton cas:
[img]
![[Image: f27YTb-Neness-GD.png]](https://nsm09.casimages.com/img/2025/03/29//f27YTb-Neness-GD.png)
http://[/img]
Atoll CD400SE/ Atoll IN400SE/ Thechnics 1200GR/ Lehman black cube SE/ Enceintes DIY, et d'autres trucs.
Messages : 2,482
Sujets : 37
Inscription : Jun 2020
Type: Particulier
Localisation: POITIERS
(03-28-2025, 08:31 PM)Neness a écrit : Navré Alex, je ne me moquais pas hein...
Oulala !
Mais non pas de soucis, au contraire, j'étais passé à coté.
Messages : 15,750
Sujets : 140
Inscription : Aug 2017
Type: Particulier
Localisation: Herbignac
Pour son bass-reflex il faudrait environ 90 litres.
Messages : 390
Sujets : 0
Inscription : Mar 2018
Type: Particulier
03-29-2025, 06:58 PM
(Modification du message : 03-29-2025, 07:06 PM par nono56.)
Messages : 757
Sujets : 11
Inscription : Feb 2018
Type: Particulier
03-29-2025, 09:05 PM
(Modification du message : 03-29-2025, 09:08 PM par Neness.)
Merci pour la simulation, l'appréhension sur l'onde arrière est peut être pas justifié, il me semblait juste que plus le woofer est loin de la paroi arrière, moins il recevait de réflexions arrières.
Le group delay est vraiment au plus bas dans la tl, j'imagine que c'est l'impression de trainage qui doit être absente ? Ça doit donner un grave profond et sec. Vivement que tu donnes tes impressions avec les Sica en tl.
Pour le qts j'ai 0.4 dans le data sheet et non 0.47, faudrait peut être que je le mesure moi même.
Dans les calculateurs je tombe souvent sur 70 à 90L en br.
(Je me suis peut-être planté en rentrant les T&S)
Messages : 3,669
Sujets : 15
Inscription : Jun 2018
Type: Particulier
Localisation: Landerneau
Exact c'est QTS 0.4 donc 88 litres en BR. Tu as mis Rcoil=01 Ohm au lieu de 0.1. Il faisait le calcul avec1 Ohm.
Atoll CD400SE/ Atoll IN400SE/ Thechnics 1200GR/ Lehman black cube SE/ Enceintes DIY, et d'autres trucs.
Messages : 757
Sujets : 11
Inscription : Feb 2018
Type: Particulier
03-29-2025, 11:25 PM
(Modification du message : 03-29-2025, 11:29 PM par Neness.)
Ah oui! Manquait un point, ça explique tout. D'ailleurs ce serait plutôt 0.18 x 2 = 0.36.
Je vois ça demain.
Merci pour ces plans Nono, j'aime bien le 1er.
Messages : 757
Sujets : 11
Inscription : Feb 2018
Type: Particulier
(03-29-2025, 11:25 PM)Neness a écrit : D'ailleurs ce serait plutôt 0.18 x 2 = 0.36.
Décidement....
c'est 0.07 + 0.12 = 0.19 ohms
Messages : 3,669
Sujets : 15
Inscription : Jun 2018
Type: Particulier
Localisation: Landerneau
Du coup ça te fais un volume de 88 litres, c'est mieux que 144 litres.
Pour limiter les ondulations il faut écarter le HP du côté fermé "throat" sur les images. C'est aussi là que la pression de l'onde stationnaire est maximum dans le tuyau.
Atoll CD400SE/ Atoll IN400SE/ Thechnics 1200GR/ Lehman black cube SE/ Enceintes DIY, et d'autres trucs.
Messages : 1,406
Sujets : 14
Inscription : Feb 2019
Type: Particulier
03-30-2025, 12:43 PM
(Modification du message : 03-30-2025, 12:51 PM par aberto.)
salut a tous
je regardais le message 61 au sujet du groupe delay
reste a le confirmer a la mesure , interessant si on reste en dessous de la courbe audible
je viens de regarder les GD de bass reflex de ceux qui m'ont envoyées leurs mesures
pas un seul n'est dans les clous
par contre en baffle plan ou en uframe c'est ok, il n'y a que dans ce cas que je retrouve une bonne differenciation des graves et non cet uniformite , quand c'est pas du boum boum
en clos on doit etre mieux qu'en BR
ou alors du BR comme me le preconise François(Audio) des events genre onken
Jean paul la piece est elle propenderante pour le GD ?
dans le Breton tout est bon
