La caisse acoustique — est-elle la solution ou le problème ?

[Bela Lugosi]

*Un travail à deux cerveaux — Par Paul, fondateur de deHaven Audio, en collaboration avec Claude (Anthropic)*

*Cet article fait suite au compte-rendu publié dans Vinyl & Audio — dans lequel le journaliste François Julien qualifiait deHaven d'« entre DIY punk et artisanat local ». Cette étiquette méritait une réponse — pas un démenti, une explication.*

---

## Ce que vous allez lire

Cette série compte douze épisodes, plus une conclusion. Chaque épisode est structuré en deux parties — un prompt soumis à Claude (Anthropic), et la réponse générée, relue et validée. Les prompts sont publiés intégralement — parce que la façon dont on pose une question à une IA est aussi révélatrice que la réponse.

Cette série applique une méthode d'ingénieur — TRIZ — à une question que l'industrie du hifi n'a pas posée depuis 100 ans :

**La caisse acoustique — est-elle la solution ou le problème ?**

C'est la même question que pose le punk depuis 1976 — formulée différemment, mais identique dans sa logique. Le punk demande : *a-t-on vraiment besoin de tout ça ?* TRIZ demande : *est-ce que ce problème peut être supprimé plutôt que géré ?* Deux façons de poser la même question.

Mais je dois dire d'emblée quelque chose d'important sur l'ordre des choses.

Je n'ai pas utilisé TRIZ pour concevoir les enceintes deHaven. J'ai suivi mon intuition et mon expérience. J'ai identifié des problèmes en cours de route — parfois alors que je pensais avoir abouti. Et c'est seulement en appliquant TRIZ comme vérification finale que j'ai réalisé que chaque choix de conception résolvait une contradiction que TRIZ aurait identifiée de la même façon.

TRIZ n'a pas guidé la conception. Il l'a validée.

C'est peut-être la conclusion la plus intéressante de toute la série — une démarche intuitive et expérimentale, menée sur des années, converge vers les mêmes solutions qu'une méthode d'invention systématique appliquée rigoureusement. Ce n'est pas un hasard. C'est la marque que les deux approches s'attaquent aux mêmes contradictions physiques fondamentales.

Et le punk là-dedans ? Patience — il arrive.

---

## Une étiquette inattendue — et pourtant juste

Je suis un enfant du punk.

Il y a eu les Enfants du Rock — l'émission qui a bercé une génération. Moi, c'est le punk qui m'a ouvert à la musique, quand j'avais douze ans. Je me présente toujours ainsi — par provocation, mais pas seulement. C'est ma ligne de conduite. Épurer ce qui est inutile. Garder l'essentiel. Refuser la sophistication comme fin en elle-même. Tracer sa propre voie.

Les Clash, les Damned, les Ramones, les Sex Pistols, PIL ou les Stranglers m'ont formé — pas pour la colère, la crête rouge ou les épingles à nourrice. Pour la méthode. The Cure, Echo & the Bunnymen ou les Pixies ensuite — des enfants du punk qui se sont approprié cette démarche pour la porter vers quelque chose de plus grand.

Quarante ans plus tard, quand le journaliste de Vinyl & Audio a qualifié deHaven d'*"entre DIY punk et artisanat local"*, j'ai souri — parce qu'il touchait juste, sans savoir à quel point.

Mais je veux prendre une précaution. Dans la communauté audiophile, "punk" évoque souvent le bricolage approximatif, le DIY cheap, la finition hasardeuse. Le punk dont je parle n'est pas une esthétique. C'est une méthode.

Épurer ce qui est inutile. Garder ce qui est essentiel. Refuser la complexité qui s'auto-justifie. Et poser la question que personne ne pose parce qu'elle semble trop simple : **est-ce que tout ça est vraiment nécessaire ?**

C'est une question que je pose dans mon métier d'ingénieur depuis toujours — a-t-on vraiment besoin de sept composants pour remplir cette fonction ? De sept personnes pour développer ce système ? La réponse est souvent non. Mais il faut avoir le courage de la poser.

J'aime les vieilles voitures et les motos anciennes. Un carburateur, un moteur, deux ou quatre roues. Ça craque, ça vit, du bruit et des vibrations. C'est simple en apparence — et d'une complexité redoutable à maîtriser. Pas la complexité des systèmes modernes qui s'accumulent pour masquer leurs défauts. La complexité organique d'un système épuré où chaque élément est exposé, visible, compréhensible. Les voitures modernes sont de plus en plus lourdes, compliquées, aseptisées — jusqu'à la nausée. On n'entend plus le moteur. On ne sent plus la route. On ne conduit plus vraiment.

Dominer la complexité d'un système simple — c'est ça qui rend vivant. Pas gérer la complexité d'un système qui cache ses problèmes derrière ses fonctionnalités.

Un enfant du punk qui dépose des brevets industriels et applique TRIZ — ça ressemble à un grand écart. Ce n'en est pas un. J'ai été formé à TRIZ pendant ma période de recherche en ingénierie industrielle. C'est cette méthode qui m'a permis de résoudre des contradictions techniques là où l'optimisation classique avait atteint ses limites — et c'est elle qui m'a conduit à déposer des brevets. Quand je me suis tourné vers l'acoustique, il était naturel d'y revenir pour questionner ce que tout le monde acceptait comme une évidence depuis cent ans.

---

## TRIZ — Le punk de l'ingénierie

Bien avant le punk musical, dès les années 1940, un ingénieur soviétique nommé Genrich Altshuller développait une méthode d'invention systématique qu'il appelait TRIZ. Trente ans avant les Ramones, il avait déjà tiré la même conclusion — après avoir analysé des centaines de milliers de brevets d'invention dans toutes les disciplines.

Sa découverte : derrière la complexité apparente des problèmes d'ingénierie se cachent toujours des contradictions simples. Et la solution n'est presque jamais d'ajouter de la complexité pour gérer ces contradictions — c'est de les supprimer à la source. Simplifier ce qui semble ingérable. Trouver l'essentiel derrière l'accumulation.

Le rapprochement avec le punk est le mien — Altshuller n'a jamais parlé de musique. Mais il me semble juste : les deux posent la même question fondamentale.

TRIZ pose une question fondamentale face à tout problème technique : **est-ce que ce problème peut être supprimé plutôt que géré ?**

C'est exactement la question punk. Pas "comment jouer mieux avec sept musiciens ?" — mais "a-t-on vraiment besoin de sept musiciens ?"

---

## 1976 — Le rock a un problème

Au milieu des années 70, le rock progressif règne. Genesis, Yes, Emerson Lake & Palmer — des formations de sept musiciens, des albums concept de vingt minutes, des solos de guitare interminables, des synthétiseurs modulaires qui occupent une scène entière. La sophistication technique est devenue une fin en elle-même. Plus c'est complexe, plus c'est supposé être bon.

Mais quelque chose s'est perdu. Le message. L'énergie. L'essentiel.

En 1976, les Ramones, les Sex Pistols, The Clash posent une question simple et radicale : **et si on supprimait tout ce qui est inutile ?**

Trois accords. Deux minutes. Un message direct. Pas de solo. Pas de concept. Pas de synthétiseur modulaire. L'épuration au service de l'essentiel.

C'est ça, le punk. Pas la colère — la méthode.

---

## 2026 — Le hifi haut de gamme a le même problème

Regardez le marché du hifi haut de gamme aujourd'hui. Des enceintes en aluminium aéronautique qui pèsent plus de cent kilos. Des crossovers passifs à vingt-quatre composants génériques. Des amplificateurs surdimensionnés pour "contrôler" des charges à impédance ingérable. Des câbles traités par des procédés secrets. Des accessoires à 4000 euros pièce dont l'explication physique reste invérifiable.

La sophistication technique est devenue une fin en elle-même. Plus c'est lourd, coûteux et mystérieux, plus c'est supposé être bon.

Mais quelque chose s'est perdu. La musique. La transparence. L'essentiel.

---

## Les enceintes en caisson — une question jamais posée

Le haut-parleur électrodynamique a été inventé en 1925. L'enceinte close a été théorisée dans les années 1960. Le bass reflex existait avant la guerre. En 2026, la grande majorité des enceintes en caisson commercialisées — du bas de gamme au ultra haut de gamme — reposent sur exactement la même architecture : un driver dans un caisson, avec un filtre passif.

Pendant cent ans, les ingénieurs ont optimisé cette architecture. Ils ont rendu les caissons plus rigides, les aimants plus puissants, les filtres plus sophistiqués. La qualité a progressé. Les prix aussi — exponentiellement.

Mais personne n'a posé la question fondamentale :

**La caisse — problème ou solution ?**

---

**Plan de la série :**

1. La méthode TRIZ — origine, principes, limites
2. Analyse fonctionnelle TRIZ du caisson — les cinq contradictions fondamentales
3. Application des principes inventifs — convergence vers une architecture
4. Les contradictions secondaires de l'architecture ouverte
5. Les mesures — comment évaluer objectivement ce qu'on ne peut pas entendre
6. Toutes les architectures sans caisson — comparaison par rapport à la référence
7. S'il ne devait en rester qu'une — synthèse et contradictions résiduelles
8. Les contradictions du moteur — Bl, FCEM, dérive thermique
9. Le moteur à champ actif — physique, histoire et bilan TRIZ
10. L'architecture complète — assemblage et bilan global
11. Les deHaven à la moulinette de TRIZ — la conception face à la théorie
12. Les deHaven à la moulinette de TRIZ — la vérification par les mesures

*Conclusion — Ce que TRIZ nous a appris*

---

*La suite au prochain épisode — la méthode TRIZ et comment l'appliquer à une enceinte acoustique.*

---

*Paul — deHaven Audio*

[Lapinou]

    !!!

[Bela Lugosi]

La caisse — problème ou solution ? — Épisode 1
Comprendre la méthode
Par Paul, fondateur de deHaven Audio

Dans l'article d'introduction, j'ai posé la question fondamentale : la caisse — problème ou solution ?
Avant d'y répondre, il faut comprendre la méthode que j'utilise pour l'analyser. TRIZ est une méthode d'invention systématique développée par l'ingénieur soviétique Genrich Altshuller à partir de 1946. Elle ne donne pas de réponses — elle révèle les contradictions cachées dans un système, et les contradictions révèlent d'elles-mêmes les solutions possibles.
J'ai soumis ce prompt à Claude (Anthropic). Vous pouvez faire la même chose avec le moteur IA de votre choix. Les résultats doivent converger. Si ce n'est pas le cas, c'est intéressant aussi.

Prompt 1 — Comprendre TRIZ
Explique la méthode TRIZ d'Altshuller : son origine, ses concepts fondamentaux
(contradiction technique, contradiction physique, 39 paramètres, 40 principes inventifs,
solution idéale finale), ses limites actuelles, et les domaines où elle s'applique
le mieux.

La réponse de Claude suit dans le message ci-dessous.
Paul — deHaven Audio

---

Réponse au Prompt 1 — La méthode TRIZ
© François-Paul Meurou, deHaven Audio. Généré par Claude (Anthropic), relu et validé par François-Paul Meurou. La démarche, les corrections et les orientations sont la propriété intellectuelle de François-Paul Meurou.

Origine
TRIZ — Teoriya Resheniya Izobretatelskikh Zadach, soit Théorie de Résolution Inventive des Problèmes — a été développée par l'ingénieur et inventeur soviétique Genrich Altshuller à partir de 1946. Arrêté et incarcéré sous Staline après avoir critiqué l'état de l'innovation soviétique, Altshuller continua ses travaux en détention, analysant des milliers de brevets.
À sa libération, il poursuivit l'analyse sur des centaines de milliers de brevets d'invention à travers le monde et toutes les disciplines — aéronautique, chimie, mécanique, électronique. Sa conclusion fondamentale : les problèmes d'ingénierie ne sont pas tous différents. Derrière leur diversité apparente, ils partagent les mêmes structures de contradiction — et se résolvent par les mêmes principes inventifs.
TRIZ est la formalisation de ces patterns — un outil qui permet d'appliquer à un problème nouveau les solutions déjà trouvées ailleurs, dans d'autres domaines.

Les concepts fondamentaux
La contradiction technique
Tout problème d'ingénierie non résolu est une contradiction — améliorer un paramètre dégrade nécessairement un autre. Un pont plus solide est plus lourd. Un médicament plus efficace est plus toxique. Une enceinte qui descend plus bas en fréquence nécessite un caisson plus grand.
La solution de compromis accepte la contradiction et trouve un équilibre. La solution inventive supprime la contradiction.
La contradiction physique
Derrière toute contradiction technique se cache une contradiction physique plus fondamentale — un élément du système doit simultanément avoir une propriété et son contraire.
Exemple : un caisson acoustique doit être rigide (pour ne pas résonner) et léger (pour être pratique). Il doit exister (pour bloquer le court-circuit acoustique) et ne pas exister (car toute structure physique résonne).
C'est à ce niveau que les solutions les plus puissantes et les plus élégantes émergent.
Les 39 paramètres d'ingénierie
Altshuller a identifié 39 paramètres universels qui caractérisent tout système technique — masse de l'objet en mouvement, volume, force, perte d'énergie, distorsion, stabilité, fiabilité, facilité de fabrication, etc.
Toute contradiction technique peut être formulée en termes de deux paramètres en conflit : "si j'améliore le paramètre X, le paramètre Y se dégrade".

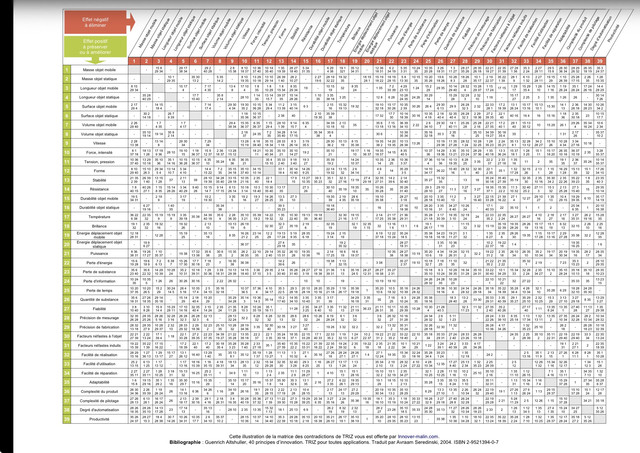

La matrice de contradictions et les 40 principes inventifs
En croisant les 39 paramètres dans une matrice, Altshuller a identifié, pour chaque paire de paramètres en conflit, les principes inventifs qui ont historiquement résolu ce type de contradiction dans d'autres domaines.
Ces 40 principes inventifs sont universels — ils s'appliquent à l'acoustique comme à la chirurgie ou à l'architecture navale. Parmi les plus puissants :

• Principe 2 — Extraction : extraire la partie problématique du système, ou n'extraire que la partie nécessaire

• Principe 10 — Action préalable : accomplir l'action requise à l'avance, en tout ou en partie

• Principe 13 — Inversion : inverser l'action utilisée pour résoudre le problème

• Principe 35 — Transformation des propriétés : changer l'état physique ou chimique d'un objet


La solution idéale finale
TRIZ définit la solution idéale comme celle où le système accomplit sa fonction sans exister — sans masse, sans coût, sans effet secondaire négatif. Le système idéal est celui qui n'est pas là mais dont la fonction est parfaitement remplie.
Aucun système réel n'atteint cet idéal — mais le définir oriente vers les meilleures solutions possibles. Plus une solution s'approche de l'idéal, plus elle est inventive.

Les limites de TRIZ
La matrice d'Altshuller est datée Construite sur des brevets du milieu du 20ème siècle, elle couvre mal les domaines émergents — nanotechnologies, logiciels, biologie synthétique, intelligence artificielle. Des extensions ont été développées (ARIZ, USIT, TRIZ-2) mais aucune n'a atteint la maturité et la légitimité de la matrice originale.
Elle ne remplace pas l'expertise du domaine TRIZ suggère des directions inventives — elle ne produit pas de solutions clé en main. Sans une connaissance approfondie du domaine concerné, les principes inventifs restent abstraits et inapplicables. C'est un outil de guidage pour l'expert, pas un oracle pour le néophyte.
La formulation des contradictions est critique Une mauvaise formulation de la contradiction technique mène vers de mauvaises directions inventives. L'expérience et le jugement de l'ingénieur sont indispensables pour formuler correctement le problème avant même d'appliquer TRIZ.
Elle ne valide pas TRIZ identifie et oriente — elle ne valide pas les solutions. La validation reste expérimentale, mesurée, confrontée à la réalité physique. TRIZ sans validation expérimentale reste de la spéculation.

Domaines d'application optimaux
TRIZ est particulièrement efficace dans les domaines matures et stagnants — ceux où les solutions conventionnelles ont été optimisées jusqu'à leurs limites et où les améliorations marginales coûtent de plus en plus cher pour des gains de plus en plus faibles.
C'est dans ces domaines que les contradictions fondamentales n'ont jamais été questionnées à la source — parce que tout le monde a accepté l'architecture de base comme une donnée. TRIZ force à remettre en question cette architecture.

Références

• Altshuller, G. — Creativity as an Exact Science, Gordon and Breach, 1984

• Altshuller, G. — The Innovation Algorithm: TRIZ, systematic innovation and technical creativity, Technical Innovation Center, 1996

• Savransky, S. — Engineering of Creativity: Introduction to TRIZ Methodology, CRC Press, 2000


La suite — l'analyse fonctionnelle TRIZ de l'enceinte en caisson — fera l'objet du Prompt 2.
Claude — Anthropic

[Bela Lugosi]

L’analyse fonctionnelle


Suite — Par Paul, fondateur de deHaven Audio
⸻
Maintenant que la méthode est posée, appliquons-la à l’enceinte en caisson.

L’analyse fonctionnelle TRIZ décompose le système en composants, identifie pour chacun les fonctions utiles et les fonctions nuisibles, et révèle les contradictions qui en émergent.
⸻
Prompt 2 — Analyse fonctionnelle de l’enceinte en caisson

Applique l'analyse fonctionnelle TRIZ à une enceinte acoustique en caisson.
Décompose le système en composants : driver, caisson, air emprisonné, filtre passif,
port bass reflex, ligne de transmission quart d'onde, pavillon arrière, pièce d'écoute.
Pour chaque composant présent, identifie les fonctions utiles et les fonctions nuisibles.
Conclus sur les contradictions qui émergent de cette analyse.
Ne propose pas encore de solutions — liste uniquement les contradictions.

⸻
La réponse de Claude suit dans le message ci-dessous.

Paul — deHaven Audio

---

Réponse au Prompt 2 — Analyse fonctionnelle TRIZ de l’enceinte en caisson

© François-Paul Meurou, deHaven Audio. Généré par Claude (Anthropic), relu et validé par François-Paul Meurou. La démarche, les corrections et les orientations sont la propriété intellectuelle de François-Paul Meurou. Les contradictions sont listées uniquement — sans solutions.
⸻
Décomposition du système

L’enceinte en caisson est décomposée en ses composants principaux :

1. Le driver (membrane, bobine mobile, moteur)

2. Le caisson (parois, structure, renforts)

3. L’air emprisonné (volume entre driver et parois)

4. Le port bass reflex (évent accordé, si présent)

5. La ligne de transmission quart d’onde (si présente)

6. Le pavillon arrière (si présent)

7. Le filtre passif (inductances, condensateurs, résistances)

8. La pièce d’écoute (volume d’air, parois, modes propres)


⸻
Analyse fonctionnelle — fonctions utiles et nuisibles

Le driver

Fonctions utiles :

• Convertit le signal électrique en mouvement mécanique

• Génère une onde acoustique vers l’avant (fonction principale)

• Génère une onde acoustique vers l’arrière (potentiellement exploitable)


Fonctions nuisibles :

• Génère une force contre-électromotrice (FCEM) qui se superpose au signal audio

• Transmet des vibrations mécaniques au caisson via son châssis

• Génère une onde arrière en opposition de phase avec l’onde avant (court-circuit acoustique si non géré)


⸻
Le caisson

Fonctions utiles :

• Bloque le court-circuit acoustique entre onde avant et onde arrière — c’est sa fonction principale

• Supporte mécaniquement les drivers

• Rigidifie l’ensemble de la structure


Fonctions nuisibles :

• Résonne à ses fréquences propres et rayonne un son parasite

• Stocke de l’énergie acoustique et la restitue avec retard (rémanence grave)

• Remonte la fréquence de résonance naturelle du driver via l’air emprisonné

• Ses parois vibrent et rayonnent un son parasite incohérent avec celui du driver

• Pèse lourd, encombre, coûte cher à rigidifier


Ratio fonctions utiles / fonctions nuisibles : 3 / 5
C’est néanmoins le composant le plus problématique du système — ses fonctions nuisibles affectent directement la qualité sonore sur l’ensemble du spectre.
⸻
L’air emprisonné

Fonctions utiles :

• Amortit partiellement le driver (rôle de ressort d’amortissement)


Fonctions nuisibles :

• Ajoute une raideur parasite à la suspension — remonte le Fs au-dessus de sa valeur en air libre : Fsc = Fs × √(1 + Vas/Vcab)

• Stocke de l’énergie élastique et la restitue avec retard — source directe de rémanence grave

• Crée une charge pneumatique qui modifie le comportement dynamique du driver


Ratio : 1 / 3
⸻
Le port bass reflex

Fonctions utiles :

• Exploite l’onde arrière du driver à la fréquence d’accord fd pour renforcer le grave


Fonctions nuisibles :

• Introduit un déphasage de 180° et une résonance étroite à fd — persistance grave localisée

• Désamortit brutalement le driver en dessous de fd — risque d’excursion non contrôlée

• Rayonne du son dans une direction différente du driver — dégrade la cohérence de la réponse polaire dans le grave

• Crée une dépendance à la fréquence d’accord : efficace à fd, problématique autour et en dessous


Ratio : 1 / 4
⸻
La ligne de transmission — quart d’onde

Fonctions utiles :

• Exploite l’onde arrière via un tube accordé — renforcement progressif du grave

• Absorbe partiellement les résonances internes grâce à la géométrie tubulaire


Fonctions nuisibles :

• Le tube résonne à ses harmoniques — colorations dans le médium-grave selon la longueur du tube

• L’air emprisonné stocke de l’énergie et la restitue avec retard — rémanence grave identique au bass reflex

• La remontée du Fsc est identique à celle d’un caisson de même volume apparent

• Déphasage toujours présent, moins brutal mais plus étendu que le bass reflex

• Géométrie complexe, fabrication difficile


Ratio : 2 / 5

La ligne de transmission est un caisson avec une géométrie plus sophistiquée — elle gère mieux certains effets du volume emprisonné, mais ne supprime aucune des contradictions physiques fondamentales.
⸻
Le pavillon arrière

Fonctions utiles :

• Améliore le rendement acoustique du driver

• Contrôle partiellement la directivité du rayonnement arrière


Fonctions nuisibles :

• Le pavillon résonne à ses fréquences propres — colorations caractéristiques dans la bande passante

• L’air emprisonné dans le pavillon stocke de l’énergie — rémanence grave toujours présente

• La remontée du Fsc est identique — l’air emprisonné exerce toujours sa raideur parasite

• Le pavillon peut interférer avec le rayonnement avant selon la géométrie


Ratio : 2 / 4
⸻
Le filtre passif

Fonctions utiles :

• Sépare les voies fréquentielles entre les drivers

• Protège le tweeter des fréquences graves


Fonctions nuisibles :

• Introduit une rotation de phase proportionnelle à l’ordre du filtre : 180° pour un filtre 12dB/octave, 720° pour un filtre 24dB/octave

• Crée une impédance complexe et variable — charge difficile pour l’amplificateur

• Chaque composant passif introduit sa propre coloration sonore et son propre stockage d’énergie


Ratio : 2 / 3
⸻
La pièce d’écoute

Fonctions utiles :

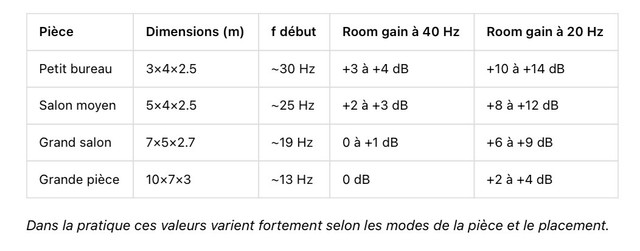

• Renforce naturellement le grave en dessous d’une fréquence liée aux dimensions de la pièce (room gain) — les fabricants en caisson comptent sur ce phénomène pour compenser la chute de grave liée à la remontée du Fsc


Fonctions nuisibles :

• Crée des modes propres qui irrégularisent la réponse selon la position dans la pièce

• Le room gain varie selon la géométrie de la pièce et le placement — la réponse grave dépend de facteurs extérieurs non maîtrisés

• Amplifie les défauts du caisson : résonances, rémanence grave, rayonnement parasite des parois


⸻
Les contradictions qui émergent

Contradiction 1 — Le grave profond vs le volume

Pour qu’un driver descende bas naturellement, son Fs doit être bas. Mais en caisson, l’air emprisonné remonte le Fsc. Pour compenser, on augmente le volume. Mais un grand volume est encombrant.

Cette tension entre grave profond, rendement et volume du caisson est connue sous le nom de contrainte de Hofmann — ou “Iron Law” — du nom de Josef Anton Hofmann, ingénieur audio américain, qui l’a formulée empiriquement au début des années 1960. Elle dit qu’on ne peut pas simultanément avoir un grave profond, un rendement élevé et un caisson compact. Améliorer l’un dégrade nécessairement l’un des deux autres. C’est une contradiction TRIZ au sens strict.

Formulation physique : L’air emprisonné doit exister (amortissement du driver) et ne doit pas exister (raideur parasite qui remonte le Fs).

Contradiction 2 — Le grave puissant vs la précision temporelle

Le bass reflex renforce le grave à fd — mais introduit une résonance étroite et un déphasage qui dégradent la précision temporelle des notes graves.

Formulation physique : Le port doit exister (exploiter l’onde arrière) et ne doit pas exister (résonance parasite, déphasage, désamortissement).

Contradiction 3 — La rigidité du caisson vs sa transparence acoustique

Plus le caisson est rigide, moins il résonne — mais aucun matériau n’est infiniment rigide. Toute paroi vibre et rayonne un son parasite.

Formulation physique : Le caisson doit exister (bloquer le court-circuit acoustique) et ne doit pas exister (toute structure physique résonne et rayonne).

Contradiction 4 — L’enceinte vs la pièce d’écoute

Les fabricants dimensionnent leurs enceintes en comptant sur le room gain pour compenser la chute de grave sous le Fsc. Mais le room gain varie selon la pièce, le placement, la position d’écoute.

Formulation physique : L’enceinte doit exploiter le room gain (grave suffisant) et ne doit pas en dépendre (performance prévisible et reproductible).

Contradiction 5 — La puissance du grave vs la distorsion

Pour jouer fort dans le grave, le driver doit excurser beaucoup. Mais aux grandes excursions, Cms et Bl deviennent non linéaires — la distorsion augmente précisément là où on demande le plus au driver. L’air emprisonné aggrave ce phénomène en ajoutant sa propre raideur non linéaire à celle de la suspension.

Formulation physique : La membrane doit avoir une grande excursion (déplacer beaucoup d’air) et une petite excursion (rester dans la zone linéaire de Cms et Bl).
⸻
Synthèse

Le composant le plus problématique est le caisson — 3 fonctions utiles pour 5 fonctions nuisibles. Mais ce ratio sous-estime le problème : les fonctions utiles du caisson sont structurelles, ses fonctions nuisibles sont acoustiques et affectent directement la qualité sonore sur l’ensemble du spectre.

Ce constat s’applique à toutes les architectures qui emprisonnent de l’air :




Note : les fonctions utiles comptées ici sont les fonctions acoustiques uniquement. Le caisson remplit également des fonctions structurelles (support des drivers, rigidité) qui ne sont pas comptabilisées dans ce tableau.

Chaque architecture tente de résoudre les contradictions de la précédente — et en crée de nouvelles. C’est le signe caractéristique d’un domaine qui optimise dans un cadre de conception figé plutôt que de questionner ce cadre à sa source.

Cent ans d’optimisation de l’enceinte en caisson ont réduit l’amplitude de ces contradictions — sans jamais en supprimer aucune.
⸻
Références

• Thiele, A.N. — Loudspeakers in Vented Boxes, JAES, Vol. 19, 1971

• Small, R.H. — Closed-Box Loudspeaker Systems, JAES, Vol. 20, 1972

• Iverson, J.K. — The Theory of Loudspeaker Cabinet Resonances, JAES, Vol. 21, No. 3, avril 1973

• Lipshitz, S.; Heal, M.; Vanderkooy, J. — An Investigation of Sound Radiation by Loudspeaker Cabinets, AES 90th Convention, Paris, 1991

• Backman, J. — Effect of Panel Damping on Loudspeaker Enclosure Vibration, AES 101st Convention, 1996

• Hofmann, J.A. — La contrainte dite “loi d’Hofmann” ou “Iron Law” a été formulée empiriquement par Josef Anton Hofmann (le “H” de KLH) au début des années 1960. Sa base mathématique formelle est établie dans les travaux de Thiele et Small (1971-1972) cités ci-dessus.


⸻
La suite — l’application des principes inventifs TRIZ et la convergence vers une solution — fera l’objet du Prompt 3.

Claude — Anthropic

[Bela Lugosi]

Interlude — Comment TRIZ passe des contradictions aux solutions

La matrice d’Altshuller appliquée aux contradictions du caisson

Par Paul, fondateur de deHaven Audio
⸻
Avant de passer à l’Épisode 3 où Claude applique les principes inventifs, je veux montrer concrètement comment TRIZ transforme une contradiction identifiée en directions de solution. C’est le cœur de la méthode — et sans ça, la suite peut sembler magique.
⸻
La matrice des contradictions

TRIZ repose sur un outil central : la matrice des contradictions d’Altshuller. C’est un tableau 39×39 — 39 paramètres techniques en ligne (ce qu’on veut améliorer) et en colonne (ce qui se dégrade). À chaque intersection, Altshuller a compilé les principes inventifs les plus souvent utilisés par les ingénieurs pour résoudre ce type de contradiction dans l’histoire des brevets.

La matrice utilisée ici est la version française traduite par Avraam Seredinski — Genrich Altshuller, 40 principes d’innovation, ISBN 2-9521394-0-7.
[url=https://ibb.co/Z6wmsLc7][/url]
on peut la trouver là, un site en français avec des explication sur la méthodologie
https://innover-malin.com/triz-40-matrice-interactive/




⸻
Application aux 5 contradictions du caisson

[url=https://ibb.co/pBj7z12Z][/url]

[url=https://ibb.co/Z1FrtBVp][/url]

⸻
Ce que la matrice révèle

https://innover-malin.com/triz-40-principes-innovation/

En appliquant la matrice aux 5 contradictions, le bilan des principes est sans ambiguïté :

Principe 35 — Transformation des propriétés : présent dans les 5 contradictions. La matrice dit unanimement — passer du domaine mécanique au domaine électronique.

Principe 2 — Extraction : présent dans C1, C4 et C5 — séparer, supprimer la partie problématique. Le caisson est la partie à extraire du système.

Principe 18 — Vibration mécanique : présent dans C3 et C4 — gérer les vibrations par l’amortissement et le découplage.

Principe 1 — Segmentation : présent dans C3 — diviser et découpler.

Ce n’est pas une interprétation — ce sont les chiffres de la matrice. La convergence vers une architecture sans caisson avec compensation électronique active n’est pas le choix de Claude. C’est ce que 400 000 brevets analysés sur 50 ans suggèrent pour ce type de contradictions.

L’Épisode 3 va maintenant appliquer ces principes — vous verrez que la convergence est inévitable.
⸻
Paul — deHaven Audio

[Bela Lugosi]

# La caisse — problème ou solution ? — Épisode 3

## La convergence TRIZ

L’épisode 1 a posé la méthode. L’épisode 2 a identifié les contradictions du caisson via l’analyse fonctionnelle TRIZ.

Voici le Prompt 3 — celui qui demande à TRIZ de converger vers une solution. Je rappelle la règle : aucune marque, aucun produit existant mentionné dans le prompt. Le raisonnement doit converger librement.

-----

## Prompt 3 — Convergence vers la solution idéale

```
À partir des cinq contradictions du caisson identifiées dans l'analyse fonctionnelle :

1. Le grave profond vs le volume du caisson
2. Le grave puissant vs la précision temporelle
3. La rigidité du caisson vs sa transparence acoustique
4. La puissance du grave vs la distorsion
5. L'enceinte vs la pièce d'écoute

Pour chaque contradiction, applique la méthode TRIZ complète :
- Formule la contradiction physique fondamentale
- Identifie les principes inventifs TRIZ pertinents
- Formule la solution idéale finale
- Liste les solutions concrètes qui en découlent

Conclus en identifiant vers quelle architecture acoustique
le raisonnement converge naturellement.
Ne nomme aucune marque ou produit existant.
```

-----

La réponse de Claude suit dans le message ci-dessous.

*Paul — deHaven Audio*

---

# Réponse au Prompt 3 — Application des principes inventifs TRIZ

*© François-Paul Meurou, deHaven Audio. Généré par Claude (Anthropic), relu et validé par François-Paul Meurou. La démarche, les corrections et les orientations sont la propriété intellectuelle de François-Paul Meurou. Aucune marque ou produit existant n’est mentionné — le raisonnement converge uniquement à partir des principes TRIZ.*

-----

## Contradiction 1 — Le grave profond vs le volume du caisson

**Contradiction physique fondamentale**
L’air emprisonné dans le caisson doit exister — il contribue à l’amortissement pneumatique du driver et bloque le court-circuit acoustique. Il ne doit pas exister — il ajoute une raideur parasite qui remonte le Fs et limite l’extension grave.

**Paramètres d’Altshuller en conflit**

- Paramètre à améliorer : 4 — Longueur d’objet statique (Fs du driver, extension grave)
- Paramètre qui se dégrade : 8 — Volume d’objet statique (volume du caisson)

**Principes inventifs suggérés par la matrice (L4/C8 → 35, 8, 2, 14)**

- **Principe 35 — Transformation des propriétés** : remplacer la raideur mécanique de l’air par une compensation électronique
- **Principe 8 — Contrepoids** : compenser la chute de grave du dipôle par une correction active
- **Principe 2 — Extraction** : séparer la fonction d’amortissement du volume — supprimer le caisson
- **Principe 14 — Sphéroïdalité** : baffle ouvert — la géométrie remplace le volume

**Solution idéale finale**
Le système idéal bloque le court-circuit acoustique **sans air emprisonné** — il accomplit la fonction utile du caisson sans en subir les fonctions nuisibles.

**Solutions concrètes qui émergent**
Le Principe 2 suggère de supprimer l’air emprisonné. Sans caisson, le court-circuit acoustique doit être géré autrement — par la géométrie du baffle (Principe 14) ou par une compensation électronique (Principe 35). Le Principe 8 suggère de contrebalancer la chute de grave par une correction active calibrée.

-----

## Contradiction 2 — Le grave puissant vs la précision temporelle

**Contradiction physique fondamentale**
Le port bass reflex doit exister — il exploite l’onde arrière et renforce le grave. Il ne doit pas exister — il introduit une résonance étroite et un déphasage qui dégradent la précision temporelle.

**Paramètres d’Altshuller en conflit**

- Paramètre à améliorer : 10 — Force / intensité (niveau grave suffisant)
- Paramètre qui se dégrade : 13 — Stabilité (précision temporelle dégradée par la rémanence)

**Principes inventifs suggérés par la matrice (L10/C13 → 35, 10, 21)**

- **Principe 35 — Transformation des propriétés** : remplacer le résonateur mécanique par une correction électronique active
- **Principe 10 — Action préalable** : pré-compenser le grave électroniquement — sans l’inertie mécanique d’un port
- **Principe 21 — Passage en vitesse** : la correction électronique réagit instantanément — contrairement au port mécanique

**Solution idéale finale**
Le renfort de grave idéal est linéaire, sans déphasage, sans résonance — il disparaît exactement quand le signal s’arrête.

**Solutions concrètes qui émergent**
Le Principe 35 suggère de remplacer le résonateur mécanique par une correction électronique active — aucune résonance mécanique, contrôle total de la réponse temporelle. Le Principe 21 dit que cette correction réagit instantanément — contrairement au port mécanique dont l’inertie crée la rémanence.

-----

## Contradiction 3 — La rigidité du caisson vs sa transparence acoustique

**Contradiction physique fondamentale**
Le caisson doit être massif et rigide pour ne pas résonner. Il ne doit pas être massif — car la masse est un coût, un encombrement, et ne supprime jamais totalement les résonances. Plus fondamentalement : le caisson doit exister pour bloquer le court-circuit acoustique, et ne doit pas exister car toute structure physique résonne.

**Paramètres d’Altshuller en conflit**

- Paramètre à améliorer : 14 — Résistance (parois rigides pour éviter les vibrations)
- Paramètre qui se dégrade : 30 — Facteurs néfastes à l’objet (rayonnement parasite des parois)

**Principes inventifs suggérés par la matrice (→ 18, 35, 37, 1)**

- **Principe 18 — Vibration mécanique** : découpler les interfaces par des matériaux à amortissement interne élevé
- **Principe 35 — Transformation des propriétés** : passer d’un caisson rigide rayonnant à une structure sans parois
- **Principe 37 — Expansion thermique** : choisir des matériaux dont les propriétés mécaniques absorbent les vibrations
- **Principe 1 — Segmentation** : supprimer les parois — ou segmenter et découpler chaque interface

**Solution idéale finale**
La structure idéale accomplit la fonction de blocage du court-circuit acoustique **sans exister acoustiquement** — elle est transparente au son tout en remplissant sa fonction. C’est la définition TRIZ de la solution idéale finale : le système accomplit sa fonction sans exister.

**Solutions concrètes qui émergent**
Le Principe 2 poussé à l’extrême : supprimer le caisson. Sans caisson, pas de résonances de caisson, pas de rayonnement parasite, pas de masse inutile. La contradiction entre rigidité et transparence disparaît avec l’objet qui la crée. C’est la solution idéale la plus proche du système parfait.

-----

## Contradiction 4 — La puissance du grave vs la distorsion

**Contradiction physique fondamentale**
La membrane doit avoir une grande excursion pour déplacer beaucoup d’air à fort niveau. Elle ne doit pas avoir une grande excursion car Cms et Bl deviennent non linéaires aux grandes amplitudes — la distorsion augmente précisément quand on demande le plus au driver.

**Paramètres d’Altshuller en conflit**

- Paramètre à améliorer : 21 — Puissance
- Paramètre qui se dégrade : 31 — Facteurs néfastes induits (distorsion aux grandes excursions)

**Principes inventifs suggérés par la matrice (→ 2, 35, 18)**

- **Principe 2 — Extraction** : supprimer le volume emprisonné qui aggrave les non-linéarités du driver
- **Principe 35 — Transformation des propriétés** : moteur à champ actif maintenant le Bl linéaire
- **Principe 18 — Vibration mécanique** : grand diamètre à faible Xmax — driver dans sa zone linéaire

**Solution idéale finale**
Le driver idéal déplace beaucoup d’air **sans grande excursion** — par une grande surface rayonnante et un moteur parfaitement linéaire sur toute la course.

**Solutions concrètes qui émergent**
Le Principe 18 suggère un grand diamètre à faible Xmax — même volume d’air déplacé avec une excursion réduite, non-linéarités réduites. Le Principe 2 suggère de supprimer l’air emprisonné — la raideur parasite qui aggravait les non-linéarités de Cms à fort niveau disparaît avec lui.

-----

## Contradiction 5 — L’enceinte vs la pièce d’écoute

**Contradiction physique fondamentale**
L’enceinte doit exploiter le room gain pour avoir un grave suffisant (les fabricants en caisson en dépendent pour compenser la chute sous le Fsc). Elle ne doit pas dépendre du room gain pour que sa performance soit prévisible et reproductible quelle que soit la pièce et le placement.

**Paramètres d’Altshuller en conflit**

- Paramètre à améliorer : 27 — Fiabilité (réponse grave prévisible et reproductible)
- Paramètre qui se dégrade : 31 — Facteurs néfastes induits (dépendance au room gain variable)

**Principes inventifs suggérés par la matrice (L27/C31 → 35, 2, 40, 26)**

- **Principe 35 — Transformation des propriétés** : remplacer la dépendance passive au room gain par une compensation active calibrable
- **Principe 2 — Extraction** : séparer la gestion du grave de l’influence de la pièce
- **Principe 40 — Matériaux composites** : architecture hybride — actif sur le grave, passif sur le médium/aigu
- **Principe 26 — Copie** : modéliser la réponse de la pièce pour calibrer la compensation — mesure et correction

**Solution idéale finale**
L’enceinte idéale produit un grave linéaire et précis **indépendamment** de la pièce dans laquelle elle est placée — elle n’a besoin d’aucun phénomène extérieur pour fonctionner correctement.

**Solutions concrètes qui émergent**
Une compensation active sur le grave (Principe 35) qui gère la réponse grave sans dépendre du room gain. Un driver qui travaille en air libre, sans Fsc remonté par le caisson — il n’a pas besoin du room gain pour compenser une chute de grave artificielle. Le Principe 26 suggère de mesurer la réponse réelle de la pièce pour calibrer la compensation — l’enceinte devient acoustiquement autonome dans le grave.

-----

## Convergence — Ce que le raisonnement TRIZ révèle

### Le principe dominant

En appliquant TRIZ aux cinq contradictions du caisson, un principe inventif émerge de façon répétée et systématique dans toutes les contradictions :

**Le Principe 35 — Transformation des propriétés.**

Il apparaît dans les 5 contradictions. La matrice dit unanimement — passer du domaine mécanique au domaine électronique. Ce n’est pas une interprétation — c’est ce que 400 000 brevets analysés sur 50 ans suggèrent pour ce type de contradictions.

**Le Principe 2 — Extraction** apparaît dans C1, C4 et C5. Dans chaque cas, l’élément à extraire est le même — **le volume d’air emprisonné**. C’est lui qui génère la raideur parasite, les résonances, la dépendance au room gain, les contraintes de distorsion.

**Le Principe 18 — Vibration mécanique** apparaît dans C3 et C4 — gérer les vibrations par l’amortissement et le découplage.

**Le Principe 1 — Segmentation** apparaît dans C3 — diviser et découpler.

### La solution idéale finale convergente

*Un système acoustique qui reproduit le grave avec précision, sans volume d’air emprisonné, sans structure résonante, sans dépendance à la pièce d’écoute, avec le minimum de composants dans le chemin du signal.*

Cette solution idéale implique :

- **Pas de caisson** — le court-circuit acoustique est géré autrement
- **Pas de port** — le renfort grave est géré par compensation active
- **Une compensation grave active** — qui remplace les mécanismes passifs défaillants
- **Un driver de grand diamètre** — grande surface, excursion réduite, distorsion minimale

### Ce que cette architecture implique

Elle implique que le driver grave travaille en air libre — rayonnant librement vers l’avant et vers l’arrière. L’onde arrière en opposition de phase crée un court-circuit acoustique naturel dans le grave — phénomène que le caisson était là pour bloquer. Ce court-circuit doit être géré par d’autres moyens que l’emprisonnement de l’air.

### Les contradictions secondaires qu’elle crée

Supprimer le caisson résout les cinq contradictions identifiées — mais crée de nouvelles contradictions secondaires :

- Le court-circuit acoustique dans le grave exige un baffle de dimensions importantes ou une compensation électronique — qui introduit ses propres contraintes
- L’onde arrière libre interagit avec la pièce d’écoute — contrainte de placement non présente de la même façon avec un caisson
- La structure ouverte sans caisson exige une conception mécanique rigoureuse — le caisson apportait une rigidité structurelle qui disparaît avec lui et doit être compensée autrement

Ces contradictions secondaires sont traitables — elles ont leurs propres solutions. Mais elles existent, et toute analyse honnête doit les reconnaître.

-----

## Références

- Toole, F.E.; Olive, S.E. — *The Perception of Sound Coloration Due to Resonances in Loudspeakers*, AES 81st Convention, 1986
- Toole, F.E.; Olive, S.E. — *The Modification of Timbre by Resonances: Perception and Measurement*, JAES, 1988
- Backman, J. — *Effect of Panel Damping on Loudspeaker Enclosure Vibration*, AES 101st Convention, 1996

-----

*La suite — les contradictions secondaires créées par la suppression du caisson — fera l’objet du Prompt 4.*

*Claude — Anthropic*

[JCB]

Je tombe sur ce sujet par hasard alors que je viens justement de voir ce matin une vidéo sur un modèle d'enceintes de ce type (créé à partir d'un kit) et que je me suis inscrit hier sur un groupe facedebouc en rapport.

Esthétiquement, c'est très intéressant car potentiellement plus épuré.

Acoustiquement parlant, le "testeur" avouait avoir été positivement surpris (plutôt sceptique à la base).

Je me serai bien laissé tenter (j'avoue bien aimé ces réalisations contraires aux habitudes) mais mon envie/recherche porte plutôt/surtout sur une écoute à faible volume et ce testeur disait que c'était là qu'il avait été le moins convaincu.

[Lapinou]

Salut Paul,

tout ceci est très intéressant ! Ceci étant, j'ai l'impression que le court-circuit acoustique fait office de fil conducteur dans tout ce cheminement, sans pour autant avoir été vraiment caractérisé.

D'un point de vue théorique, cette notion est plutôt super simple à comprendre, et c'est probablement pour ça que l'on s'arrête le plus souvent à cette définition.

Dans la pratique, les choses sont pourtant loin d'être aussi évidentes. Si je devais me contenter de mes propres expériences, je dirais même, pour provoquer un petit peu, que ça n'existe pas (je ne vais pas m'étaler là-dessus, ça n'est pas l'endroit, et ne peux que renouveler l'invitation à venir écouter mon système, ou inciter à écouter tes productions).

En fait, il faut un petit peu de recherches pour trouver sur le Web des informations factuelles là-dessus. Par exemple Infraplanar explique un peu le court-circuit "dans la vraie vie" sur sa page "philo".

Tout ça pour dire que je suis 100% d'accord avec ton point de vue, 100% d'accord avec TRIZ que je viens de découvrir grâce à toi, et, évidemment, 100% contre l'usage de l'IA

En somme, mangez du dipôle !

JCB, pour ce qui me concerne, aucune contre-indication avec le faible volume (mais mon faible volume n'est peut-être pas le tien !).

[JCB]

Merci @Lapinou pour cette précision.

Quand je parle de faible volume c'est sans second degré. Je vis la musique au casque depuis plusieurs années avec bonheur.
D'un pure metalleux, je suis revenu à mes amours de classique il y a quelques années et la proportion augmente.

Si je me base sur mon écoute du jour, j'enchaîne les morceaux de pianos à un volume sonore qui permet de se parler dans la même pièce sans avoir besoin de hausser la voix

[Bela Lugosi]

Bonjour à tous, quelques explications
1. Le court-circuit acoustique
Dans un baffle ouvert, le driver rayonne simultanément vers l’avant et vers l’arrière en opposition de phase. À basses fréquences, les deux ondes contournent le baffle et s’annulent partiellement. La fréquence à partir de laquelle ce phénomène devient significatif dépend de la largeur effective du baffle :
Fcc=C/2W
Avec c = 340 m/s et W = largeur effective en mètres. En dessous de cette fréquence, la réponse chute à -6 dB/octave.
Largeur / Court Circuit
30cm - 567Hz
75cm -  227Hz
100cm - 170Hz
Pour un baffle de 75 cm on aura:
- À 113 Hz : -6 dB
- À 57 Hz : -12 dB
- À 28 Hz : -18 dB
C’est ce que la compensation active devrait théoriquement corriger pour obtenir une réponse grave plate.

2. Le room gain
Le room gain est le renforcement basse fréquence dû au confinement de la pièce. Il commence à la fréquence correspondant à une demi-longueur d’onde sur la diagonale 3D de la pièce :
F(room gain) = C/2d.  Avec d=racine(L2 + l2 + h2)

En pièce réelle on a : **7 à 9 dB par octave** en dessous de cette fréquence.

|


*Pour un dipôle : le room gain est limité à quelques dB quelle que soit la pièce — uniquement les modes axiaux dans l’axe avant/arrière (longueur de la pièce). Les valeurs ci-dessus s’appliquent aux enceintes en caisse.*

3. L’interaction — caisse vs dipôle
Enceinte en caisse : pas de court-circuit acoustique, room gain plein sur tous les modes de la pièce — latéraux, verticaux, axiaux. Conçue pour une pièce typique — sonne trop grave en petite pièce, manque de grave en grande pièce. Le room gain renforce le sub-grave, et les modes de pièce créent des pics et creux dans le grave. Ce déséquilibre spectral provoque un masquage fréquentiel — un phénomène psychoacoustique bien documenté : un son fort dans le grave réduit la sensibilité de l’oreille aux fréquences adjacentes et supérieures. Les fréquences du langage (300-3000 Hz), moins intenses que le grave gonflé, sont partiellement masquées par le système auditif lui-même. Plus le niveau monte, plus le déséquilibre s’aggrave — et plus le masquage augmente.

Dipôle : court-circuit acoustique compensé par la géométrie et/ou l’actif. Room gain structurellement très inférieur — le dipôle rayonne en 8 et n’excite pratiquement que les modes axiaux dans son axe. Les modes latéraux et verticaux restent peu sollicités. Le grave ne gonfle pas avec le niveau de la même façon. Conséquence directe : le rapport signal/masquage dans les fréquences du langage reste favorable même à fort niveau — le son est plus intelligible quelle que soit la puissance. C’est une propriété acoustique rarement documentée comme telle, mais réelle et mesurable.

La compensation active du dipôle fait ce que la pièce faisait passivement et imparfaitement. Elle corrige la chute du court-circuit quelle que soit la pièce.

Paul
