help ! branchement filtre trois voies

[Vacuum]

Bonjour Bob,

Es-tu certain que les fils ont été coupé ?

Normalement les filtres ont 5 paires de fils soit 10 fils en tout.

Tu peux tester couramment les boomers avec une pile 1,5 Volt entre +&- du Hp, les médiums et les tweeters avec un Ohm mètres, je suis presque sûr que les enceintes sont 4 Ohm, c'est marqué sur la plaque en façade, donc la résistance électrique dans cette fourchette.

Si tu peux, prends des photos du filtre de près puis plus loin avec les paires de fils que je puisse voir, même si les fils ne sont pas ensemble c'est pas important, essaye de prendre tout pour voir les longeurs de fil, merci.

Bonne journée,
Cordialement,
Laurent

[TangentTm1]

Ouin, c'est peut-être juste les cosses au bout des fils qui ont été coupées.

[Vacuum]

Il n'y a pas de cosse dans les enceintes Unitra, c'est brasé sur le bornier.

[fluobob]

salut,

merci pour vos retours,

effectivement la plus grande partie des fils coupés relient bien les filtres aux baffles. Mais il y en a aussi qui sont coupés sur le filtre lui-même, parce que le compte n'est pas bon ! mais je ne sais pas lesquels évidemment - d'autant que le code couleur n'est pas clair (plusieurs bleus, des blancs, des transparents, pas de symétrie entre les deux filtres, c'est un vrai casse tête).

Avec le plan je pourrai peut-être m'en sortir, il faut que je me pose tranquillement pour identifier tout ça, je n'ai jamais fait ça.

@Vacuum : tu indiques 10 fils... mais si je compte un doublet par voie + le doublet qui vient de l'ampli, on arrive à 8 fils non ? C'est quoi les 2 restant ?

Un gars m'a dit que le deuxième boomer était une baffle non branchée, destinée à la seule résonance, j'ai trouvé ça bizarre... ça existe ça ? A moins que ça soit ça les 2 fils restant ?

merci encore pour votre accompagnement,

[Vacuum]

Bonjour !

Je crois que tu n'as pas bien compris la chose, si tu souhaites que je t'aide, tu m'écoute en me lisant ! Sinon je te laisserai bien volontier te débrouiller avec ceux qui viennent d'arriver ! Je précise que c'est du pure altruisme et que je n'ai absolument rien à gagner !

A bon entendeur !
Très cordialement !

[TangentTm1]

Le deuxième woofer est probablement un radiateur passif.
À peu près le même principe qu'un bass reflex mais en enceinte close.

C'est tout à fait plausible.

Tm1

[gonzo]

salut à tous

et à Boris


je viens de m 'apercevoir sur ce lien https://www.elektroda.pl/rtvforum/topic1457494.html
qu' il y aurait plusieurs version de ces enceintes

et je pense qu il y a de forte chance que le schéma correspondant à ton filtre soit , en faite celui là


car l 'on peut y voir ,comme de visu sur ton filtre
une capa de 4,7µF
deux de 10 µF en parallèle , soit 20µF qui correspond à C1 sur le schéma
le nombre de self (4 bobines ) à aussi l 'air de correspondre
se qui manque à éclaircir , c 'est le nombre de resistance , sont elles plaçaient ailleurs ?
c 'est possible , car il y a un atténuateur déporté ***de dispo pour le tweeter

***c' est aussi pour cette raison qu 'il y a plus de fils de liaison présent sur ton filtre
l' on peut imaginer quelque chose comme ......
2 fils pour l arrivée venant des borniers de raccordement hp
2 fils vers le hp grave ( l 'autre étant un hp passif )


2 fils vers le hp medium
et peut être , car cela pourrait être câblé différemment
2 fils vers le tweeter et 3 vers l 'atténuateur en façade


un avis , un conseil
tu devrais Boris te procurer un multimetre (qui fait aussi ohmmètre )pour pouvoir t' aider ;
en autre , à retrouver les correspondances des liaisons
et à vérifier que tes bobines hp ne sont pas en cour-circuit ou cramé

à+ jp

[fluobob]

sorry, j'ai bien pris le temps de lire, vu que je patauge... mais juste le décompte je comprends pas, 8 pas égal à 10... ? je vois pas ce que j'ai loupé - si tu fais référence à la photo, que je n'ai pas envoyée, c'est que concrètement l'accès à ces enceintes, c'est compliqué maintenant tout de suite (peu d'espace vital, peu de temps, faut que je m'organise pour caler un vrai espace de travail, là j'ai du tout remonter parce que la table de la cuisine qui me sert d'atelier je mange aussi dessus :/ - après je sais bien que tout ça c'est bénévole, on fait au mieux...

Bonjour !

Je crois que tu n'as pas bien compris la chose, si tu souhaites que je t'aide, tu m'écoute en me lisant ! Sinon je te laisserai bien volontier te débrouiller avec ceux qui viennent d'arriver ! Je précise que c'est du pure altruisme et que je n'ai absolument rien à gagner !

A bon entendeur !
Très cordialement !

---

Super les nouveaux schémas, merci !

Décidément faut que je me pose, ça devient intéressant tout ce suspens... !!!

J''ai un voltmètre qui pourra me servir à tester les résistances, donc ça c'est bon.

bien noté pour la basse en passif. ça c'est bon aussi.

je testerai les baffle avec la pile comme on me l'a indiqué - on dira que c'est bon aussi de ce côté là

ça avance...

---

NB : mes enceintes n'ont pas atténuateur de façade... le mystère reste entier...

HYPOTHESE : les filtres ne sont pas d'origine, le gars a chopé une paire de filtre sur un modèle équivalent pour les adapter à ces enceintes, mais n'est jamais allé au bout parce que comme moi il a rien compris à tous ces câbles qui traînent.

---

promis je poste des photos tout bientôt,

[gonzo]

oui ..
n' hésite pas ,quant tu le  pourras

à nous mettre des photos de tes enceintes

ps , combien exactement tu as de fils sur les filtres ?

---

NB : mes enceintes n'ont pas atténuateur de façade... le mystère reste entier...

ok , j 'ai pigé

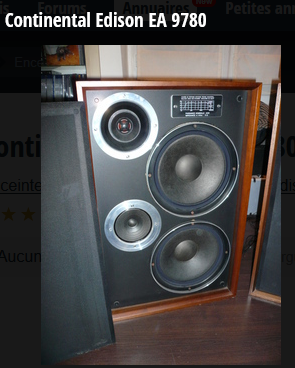

pas d' atténuateur sur la version'' Continental Edison ""



ce qui peut aussi expliquer aussi que sur ton filtre ,qu 'il ai moins de resistance présente par rapport au dernier schéma mis à dispo
et qu' il soit possible que les filtres dont tu dispose soient  ceux  d 'origine

à suivre .............
