Hello,

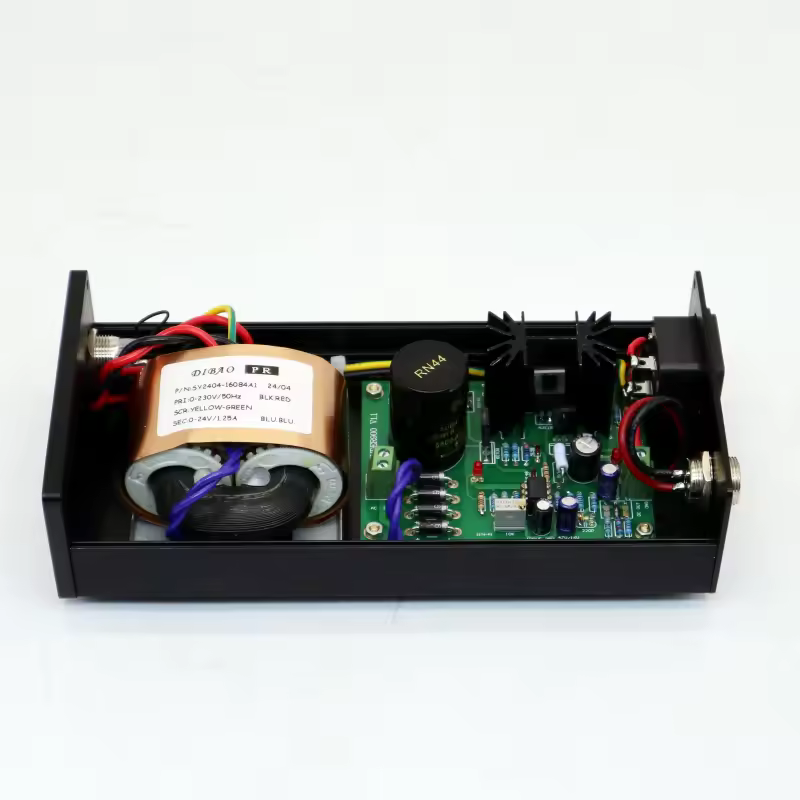

Un petit complément concernant l'alimentation de cette horloge. Je suis parti d'un modèle tout fait vendu chez Ali, à base du schéma studer 900 pour microphone à alimentation fantôme. Je crois que c'est  Kole qui en avait parlé, je l'en remercie.

https://fr.aliexpress.com/item/100500225...f19cOmM04O

Il s'agit d'un modèle 7 V que j'ai réglé à 6,5 V en jouant sur la petite vis de la résistance variable à droite des diodes.

J'avais déjà réalisé une alimentation similaire pour un switch à base du pcb vendu par audiophonics, mais je me suis rendu compte, au vu du prix chez Aliexpress, que ca ne valait pas le coup de la fabriquer.

Néanmoins, ce modèle demande pas mal de modifications pour notre usage, à commencer par placer une tresse de blindage sur les fils secteurs qui la traversent, protéger les cosses de l'embase avec de la gaine thermo (!) et relier le boitier alu à la terre, car seul l'écran électrostatique du transfo r-core y est connecté de base (!!).

Ensuite, j'ai également amélioré l'électronique interne en implémentant les dispositifs suivants dont j'avais déjà parlé sur un autre fil :
https://forum-hifi.fr/thread-33729.html

Le schéma est le suivant :


- mise en place d'une double self en mode commun avant le pont de diodes afin de minimiser les fuites du transfo et éviter que les bruits de commutation des diodes ne remontent dans le transfo
- mise en place de snubers avant et après les diodes afin d'amortir les bruits de commutation des diodes (qui pourtant semblent être des schottky), formés d'un condensateur 0,1 uF 100 V x7r et d'une résistance de 150 Ohms
- ajout d'une petite résistance (0,5 Ohm) à la sortie des diodes pour faire un passe-bas RC qui va lisser le courant de sortie et préserver le gros condensateur de filtrage
- découplage du gros condensateur de filtrage
- ajout d'un petit snuber sur la led du voyant de l'interrupteur (0,1 uF et 150 Ohms)

Au final, ça donne ça :


On ne voit pas grand chose, mais la self de mode commun est en bas à droite du transfo r-core. On voit aussi que deux des quatre diodes schottky ont été relevées à la verticale pour insérer une résistance à la suite (1 Ohm après chaque diode, reliées entre elles au départ et à l'arrivée, soit 0,5 Ohm). On voit aussi, sur la sortie à droite, que la masse électrique est reliée à la terre via une résistance de 1,5 kOhms et un condo de 0,1 uF x7r, sous gaine thermo.

J'ai également réalisé un filtre LC en sortie, à l'extérieur de l'alim, à base d'une grosse self à air mundorf de 1 mH (une L140, surdimensionnée, mais je l'avais en stock) et d'une supercap kyocera de 1 F 7,5 V, découplée avec des panasonic FC et Oscon. La fréquence de coupure est à 5 Hz



Bien sûr, le filtre LC en sortie d'alim, avec son impédance interne, fait perdre un peu en qualité de régulation. Mais ca n'est pas bien grave dans la mesure où la consommation de l'horloge varie très lentement et où cette horloge dispose en interne d'une double régulation.

Naturellement, inutile de préciser que cette alim donne de bien meilleurs résultats que le modèle stock. C'est un élément essentiel si l'on veut tirer le meilleur parti de la million
