Sympa ton CR sur le caisson, c'est que tu me donnes assez envie d'essayer dis-donc !

Question de beotien, ça se branche comment ?

Voilà ce que dit l'IA, est-ce que c'est juste ?

"Les 3 fils du câble haut niveau REL (Speakon)

Le câble fourni par REL (avec la prise Speakon) contient 3 fils :

Couleur Fonction Connexion sur l’ampli
Rouge Signal du canal gauche (+) Bornier Left +
Jaune Signal du canal droit (+) Bornier Right +
Noir Masse / référence du signal Bornier Left – (ou châssis si ampli classe D / ponté)

Le rôle du fil jaune :

Le fil jaune sert à prélever le signal du canal droit (+) de ton ampli.

Autrement dit :

Le fil rouge prend le + gauche

Le fil jaune prend le + droit

Le caisson REL additionne ces deux signaux pour produire un signal mono de grave, en phase avec tes enceintes stéréo.

Ainsi, le caisson “écoute” les deux canaux à la fois pour se caler parfaitement sur ce que font tes enceintes principales.
C’est ce qui permet aux caissons REL d’être très cohérents et “musiqueux” — ils ne reçoivent pas un simple LFE mono, mais le vrai mélange gauche + droite du signal musical.

C'est le but, car cela change la vie, je ne rigole pas

Evidemment, il faut que le système et son environnement soient soignés (c'est la base), or si c'est le cas, c'est définitif et cela met de facto le système dans l'orbite des grands systèmes... à tous points de vue.

Pour la connectique, il existe plusieurs formules, selon le type d'ampli (attention pour les Classe D... a priori, problèmes potentiels).

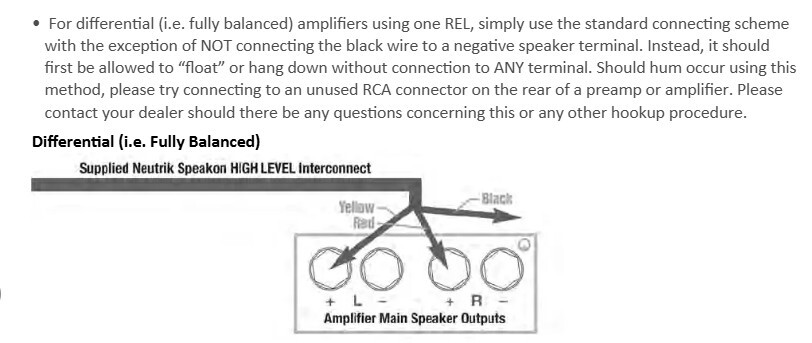

Cas 1  (le mien actuellement avec 1 caisson et deux blocs symétriques differentials ; j'ai donc le câble rouge avec le bloc droit et le câble jaune sur le gauche ; pas d'utilité du câble noir) :

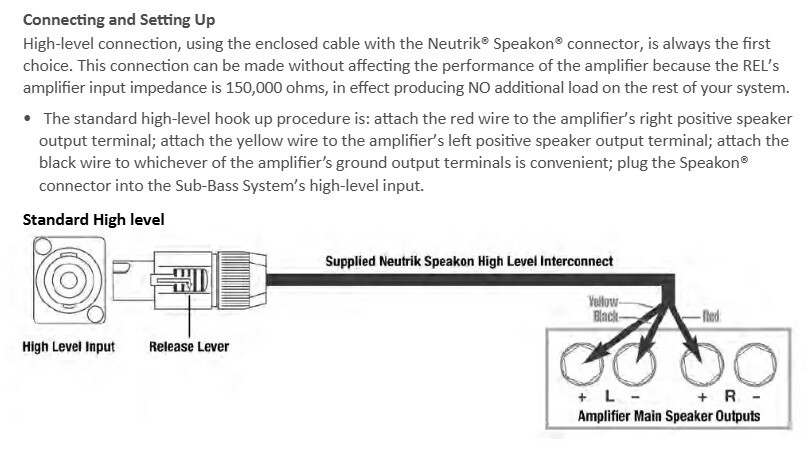

Cas 2 (le plus courant, avec un ampli / Bloc stéréo) :

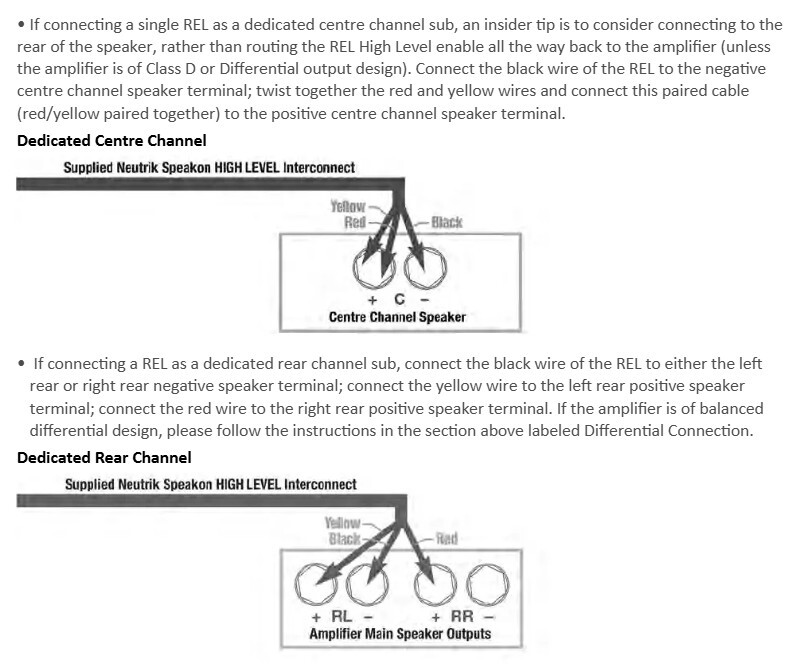

Cas 3 :

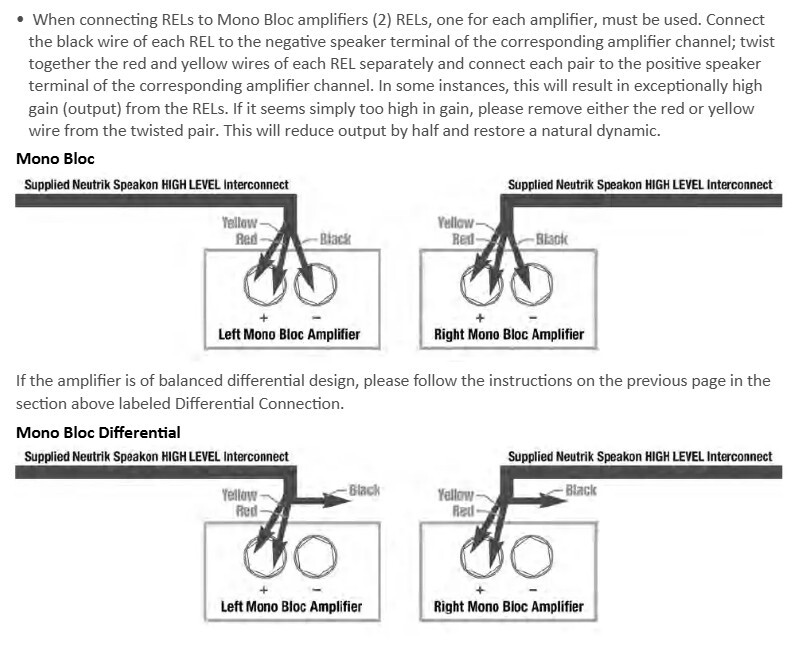

Cas 4  (qui théoriquement devrait être le mien, dans l'idéal : il faudrait deux caissons ; mais aucun souci de fonctionnement du tout avec un seul caisson, tandis que les blocs ne ne voient pas - zéro wouats tirés évidemment, juste une impulsion tandis que c'est l'ampli du caisson qui fait le travail) :



Pas de panique, c'est très simple et là c'est en anglais mais c'est traduit en français dans le manuel. Vraiment c'est SIMPLE

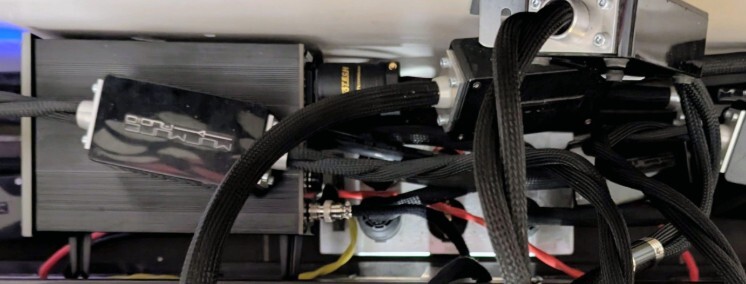

On devine ici mes branchements, fils rouge et jaune :



Aussi REL met en ligne des vidéo explicatives vraiment très bien faites, et qui m'ont permis de choisir. Et quant aux diverses méthodes de connexion.

---

Hello ..perso 2 Rel t0 avec mes mini autograph...excellent
