La ligne de transmission, calcul et réalisation.

[Souriskewitz]

Ben oui c'est bon pour tout ! Et tu penses que ça vient de la TL ?

[Jean-Paul]

Il y a des chances que ce soit ça.
Ou alors j'ai un problème avec les mesures. Je vérifies avec LIMP en plus de REW.
Je n'ai rien modifié sur le matériel.
L'impédance mesurée du tweeter correspond au datasheet SEAS.
Celle du CIARE HM500 correspond à celle mesurée par Dibirama.
Donc ça devrait être correct pour le woofer.

[Souriskewitz]

Tu as l'impedance mesurée de base du hp, sans charge ?

[Jean-Paul]

J'ai refait les mesures d'impédance, rien à voir avec ce que j'avais mesuré.
Là il y a un truc que je ne comprends pas vu que j'en ai fait plusieurs à des dates différentes. Pareil avec ARTA.
Même la mesure à l'air libre change.

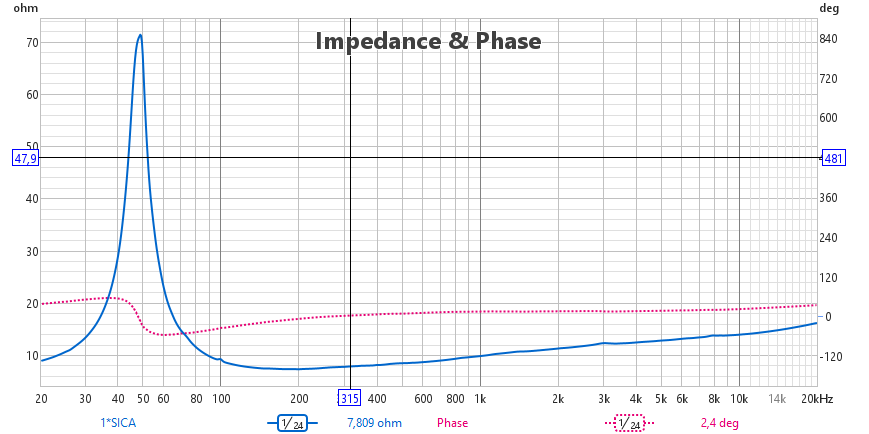

Le HP à l'air libre

[img]http://[/img]

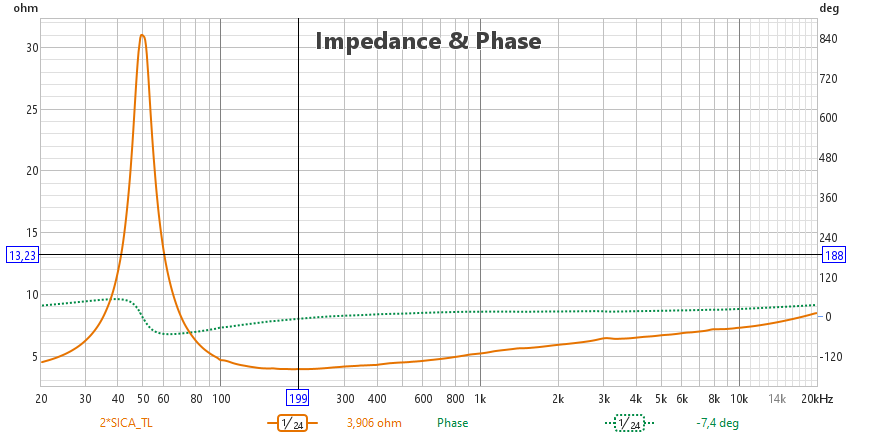

Les deux HP dans la ligne de transmission.

[img]http://[/img]

Minimum 3.8 Ohm, tu as bien fait de me mettre la puce à l'oreille.
En plus ça correspond bien à la simulation, ça m'étonnais aussi qu'il restait deux bosses avec la mousse.

[Souriskewitz]

La deuxieme c'est deux hp a l'air libre non ? On dirait pas une ligne.

Apres 3.8ohm mini c'est pas horrible non plus.

C'etait trop beau pour etre vrai les 6 ohm, dommage !

[Jean-Paul]

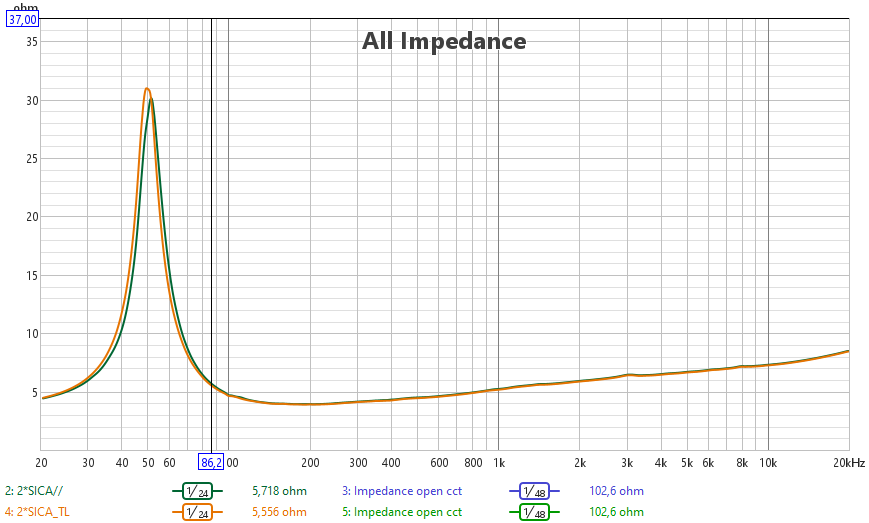

Si c'est la ligne. C'est proche de la mesure à l'air libre de deux en //.

[img]http://[/img]

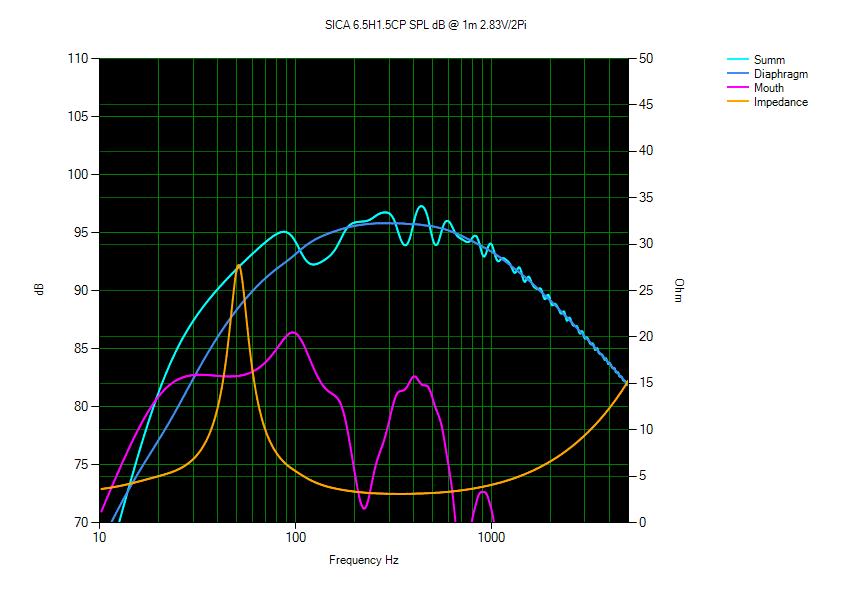

la Simulation avec l'absorbant:

[img]http://[/img]

[Souriskewitz]

Ah oui dit donc je m'attendais pas du tout à ça comme impedance !

---

Je voyais plus deux bosses successives

[Jean-Paul]

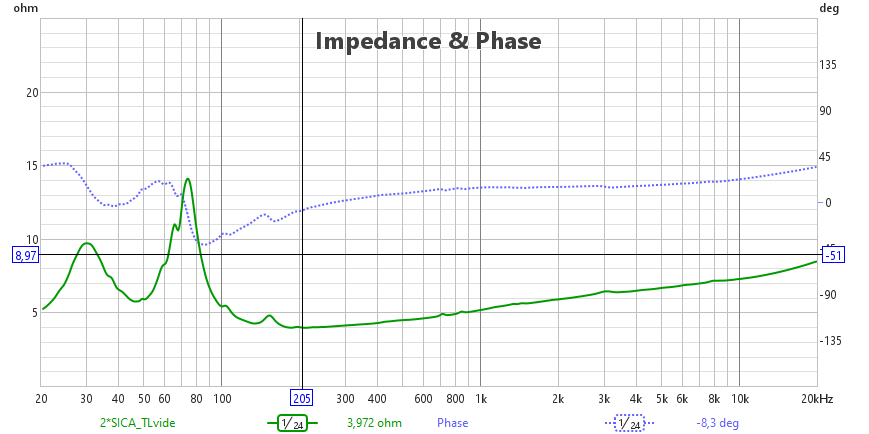

Deux bosses c'est la ligne sans absorbant.
J'ai refait la mesure:
[img]http://[/img]

Normalement j'ai tous les composants pour faire le filtre dans mes boites.
