Chez Watts

[Pat1355]

Vraiment un grand bravo pour la qualité de ce travail DIY !
J'espère que tu seras entièrement satisfait de la restitution sonore, ce dont je ne doute pas

[Watts]

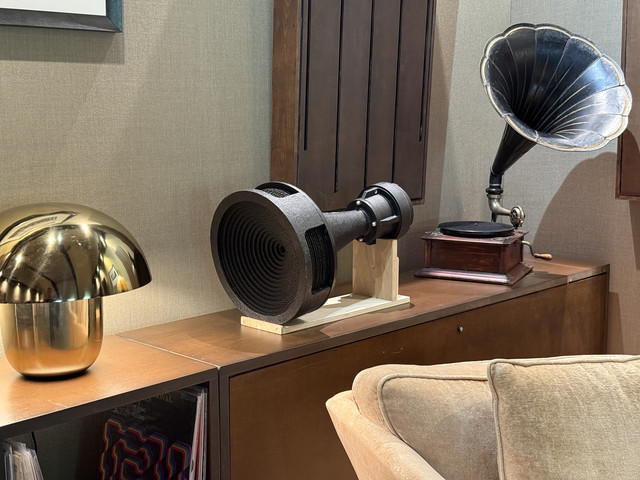

Merci. Mais ces pavillons ne me sont pas destinés.
Ils sont pour Jean Hiraga.

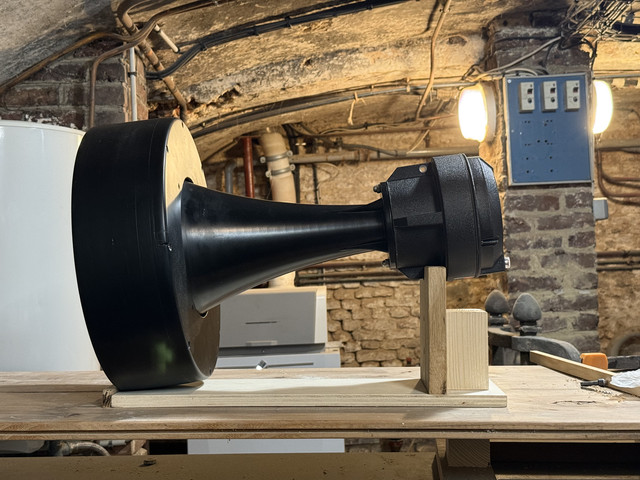

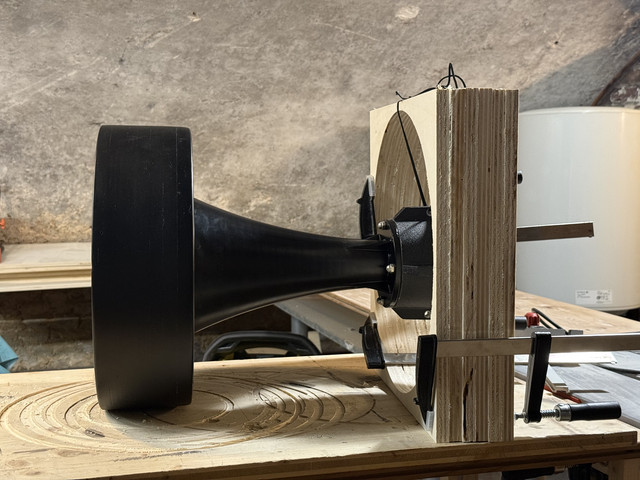

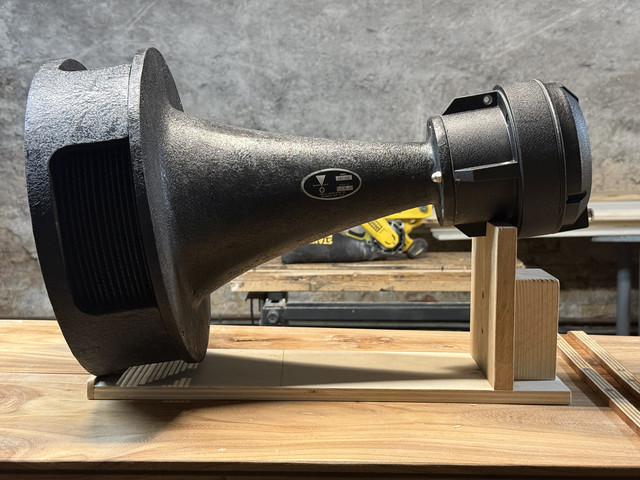

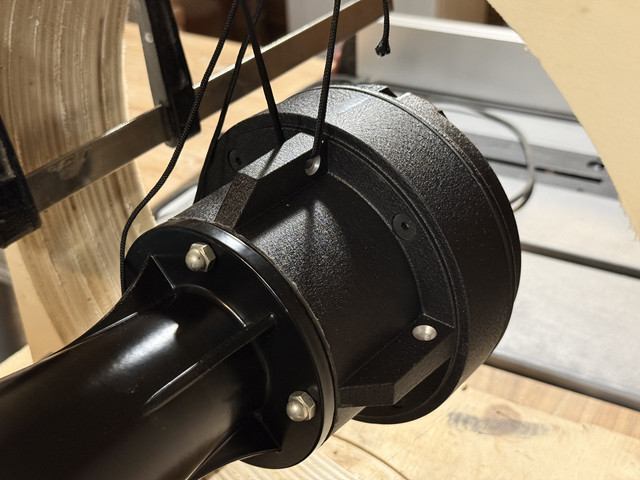

Dans un premier temps, j’ai imaginé utiliser les chutes des côtés du carter pour créer un support arrière suspendant la compression.

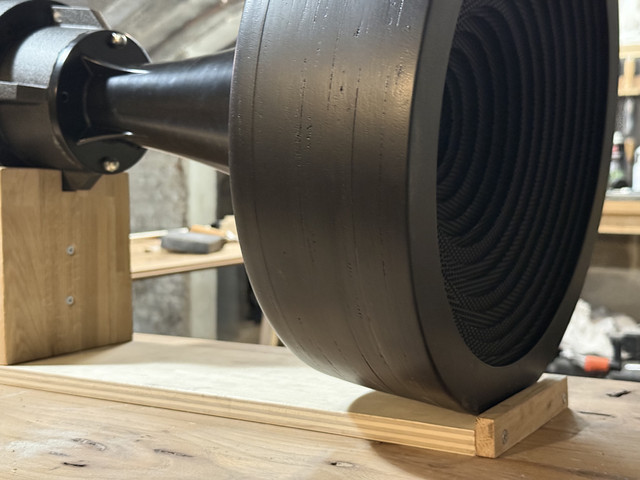

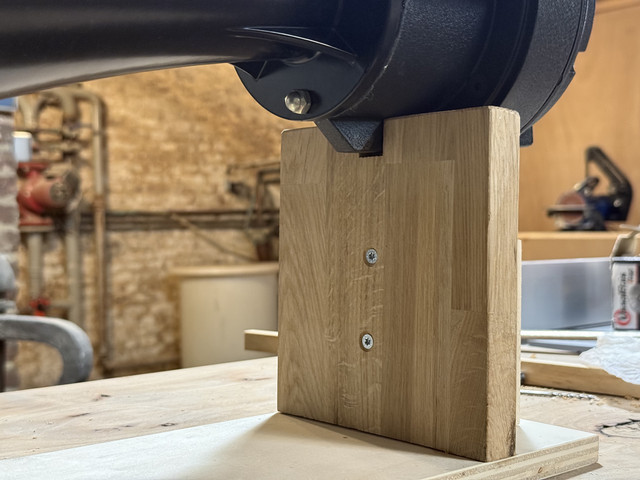

Mais finalement, j’en ai fait un provisoire qui serait plus adapté pour glisser l’ensemble sur la caisse du 38 pour finaliser les réglages.
Il sera toujours possible d’y revenir ensuite.

---

En ce qui me concerne, après de nombreuses semaines de recherches, avec d’aussi nombreuses déconvenues, j’ai fini par trouver une paire de 537-500 à prix décent.
J’avais trouvé bien plus facilement une paire de 2450j.

---

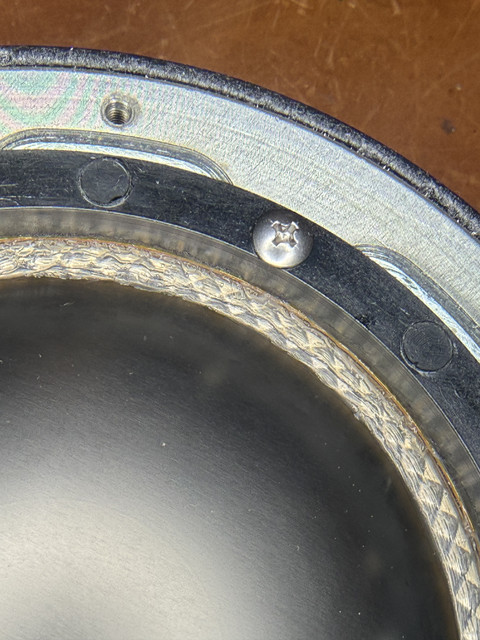

Sur les conseils de Jean, j’ai commandé un diaphragme de 2445 pour remplacer ceux nervurés des 2450 originaux.





Il faut être très rigoureux dans le centrage et le serrage du diaphragme sous peine de faire exploser les distorsions.

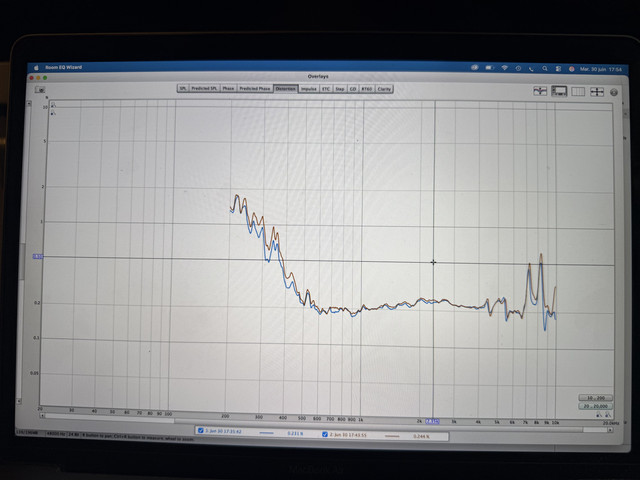

La bonne solution c’est de vérifier les distorsions après chaque essai.
C’est un peu fastidieux mais tout à fait faisable.




Les suspensions doivent être enduites d’une fine couche de graisse silicone. Cela limite les résonances à ce niveau

[piéro94]

À ce niveau, la hi-fi, ça devient de l’art, chapeau bas !

[Watts]

Et tout ça, pour quoi faire !?

Le couple 130a - 175 fonctionne parfaitement et il n’y a réellement pas de sensation de manque ni de limite en dynamique ou distorsion perceptible.
C’est vrai que je m ‘interrogeais sur les possibilités d’amélioration de mon système.

Sur le plan théorique, faire monter un 38cm dans le médium présente le risque de le faire travailler dans une zone de fractionnement de sa grande membrane, d’où une augmentation de la distorsion.
C’est vrai aussi qu’une compression qui fonctionne avec une petite membrane (5 ou 10cm environ) très fine et donc extrêmement légère est très avantageuse sur le plan de la rapidité et donc de la définition. Étendre son champ d’application dans le bas médium si cela est possible ne peut être que bénéfique. C’est pour cela que l’on voit plus d’association 38 - 2" que 38 - 1".
En général les 1" sont associées à des 30 plus rapides et fractionnant plus haut que les 38.

Le problème de l’association d’un 38 et d’une 2" se situe dans sa capacité à monter dans l’aigu.
Mais, d’après Jean une 2450j est tout à fait capable de dépasser 12000hz et est incomparable dans le médium par rapport à un 38 aussi performant soit-il dans cette zone. Une évidence…

De toute façon, si le résultat n’est pas à la hauteur, j’ai toujours les 175 et les filtres 1200hz.

Donc tentons cette modification avec l’aide d’une légende de la mise au point. Je n’étais pas inquiet, simplement curieux du bout du chemin.

---

À ce niveau, la hi-fi, ça devient de l’art, chapeau bas !

[Watts]

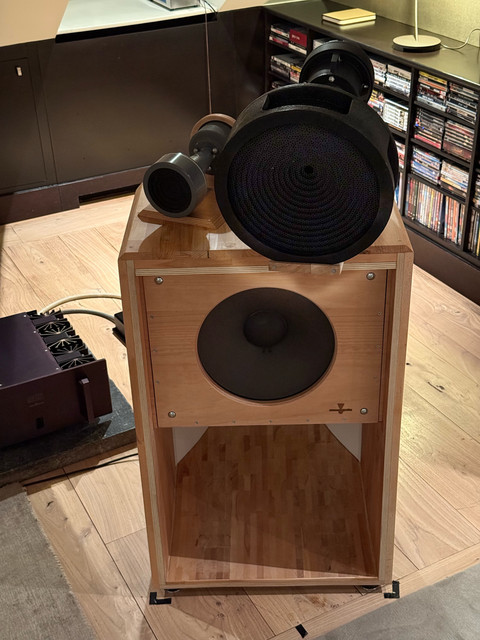

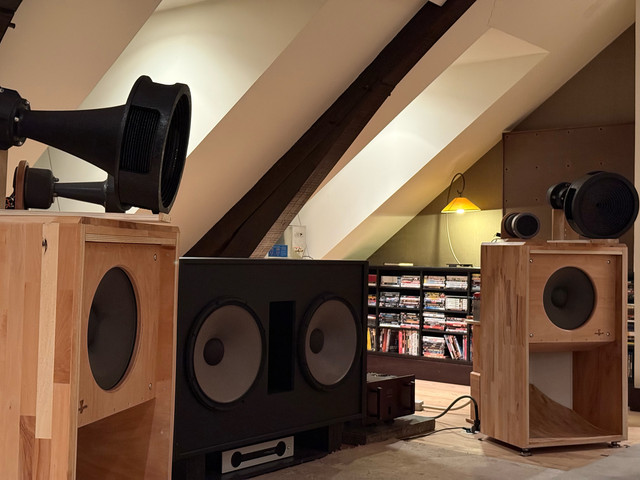

Voici donc mon système utilisant 4 voies



Mais, c’est une fausse 4 voies.
Le bande utile pour la musique est essentiellement reproduite par 2 voies : le 130a et la 2450J. Les 2 autres voies sont dédiées aux extrémités de la bande passante : en dessous de 60hz et au dessus de 8000hz en soutien de la 2".

Le fréquence de coupure entre les 2 hp principaux est 500hz.
Le filtre est une version que Jean utilise sur ses VOT pour ceux qui connaissent, donc un filtre série parallèle qui abaisse le début de bande de la compression et relève la fin de bande pour linéariser la réponse de la 2".

Le filtre n’est pas encore définitif. J’ai besoin d’autres composants pour finaliser les réglages. Et les composants utilisés pour le moment sont des versions bon marché pour les tests.

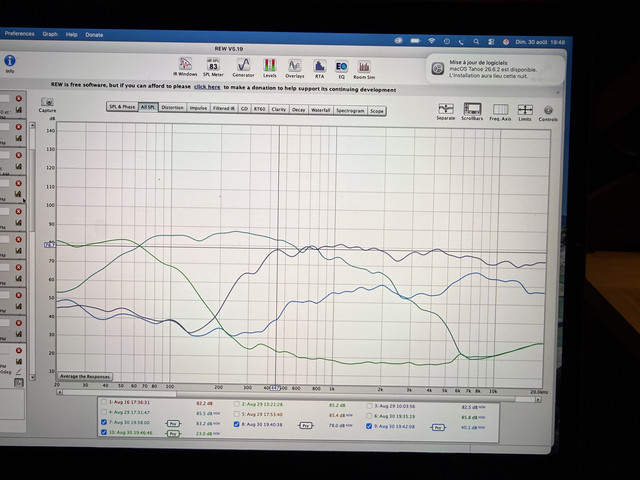

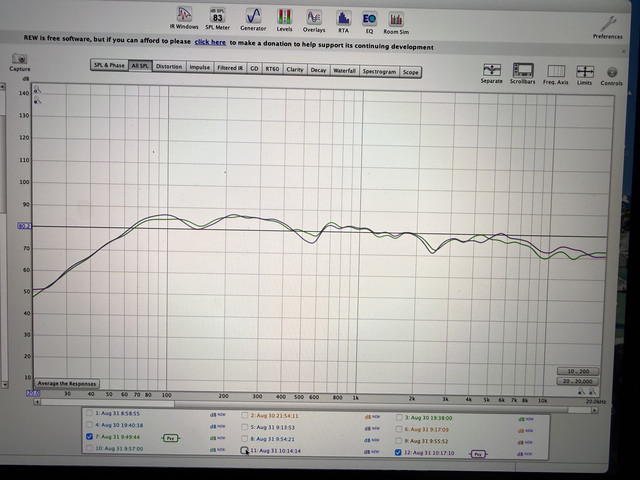

Le relevé actuel donne ça





La 175 semble très en retrait mais c’est un artefact de mesure puisqu’elle est hors axe dans cette série de mesure au delà de la couverture de sa lentille.
C’est une disposition des médium aigu caractéristique des réglages de Jean Hiraga qui peut paraître contre intuitive mais qui à l’écoute ouvre la scène sonore de façon substantielle.
Je n’avais jamais eu autant de profondeur avec ce système jusqu’à présent.
Pour le reste, libérer le 38 des fréquences bas médium décuple sa dynamique et renforce la transparence dans cette partie si importante du spectre.

---

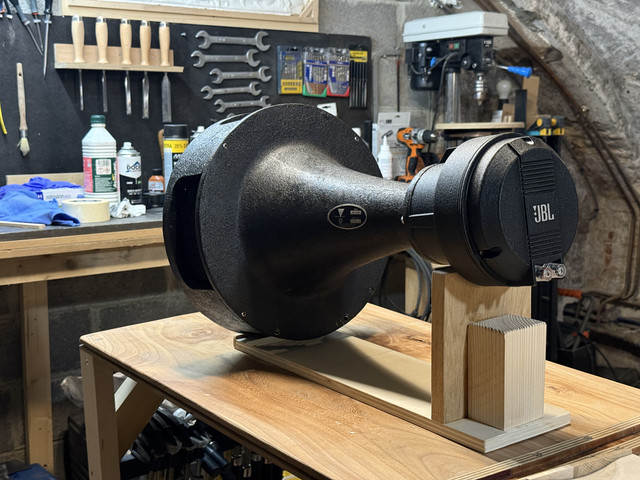

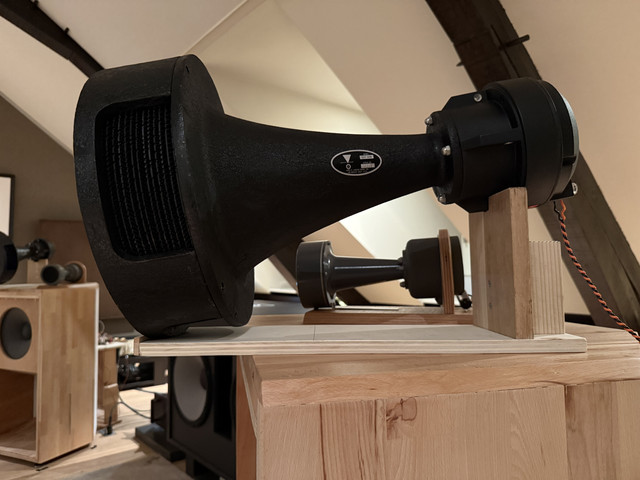

le support est provisoire.
On perçoit bien la différence de taille entre la 1" et la 2" !

[SebSeb]

Impressionnant. Merci pour le partage.

[claude_m4]

Bonjour ,

Très intéressant ,merci !

claude

[quoler]

Superbe sujet et superbes interventions/explications.

Malheureusement à partir des pages 7/8 je n'ai plus de photos (pour tout le monde je pense).
C'est dommage pour des posts qui datent de 2025.
Le forum devrait proposer une solution d'hébergement interne pour une solution pérenne.

[Fildroit]

Je veux bien faire parti du prochain passage de Jean. L’ayant déjà vu à l’œuvre !

[Watts]

Superbe sujet et superbes interventions/explications.

Malheureusement à partir des pages 7/8 je n'ai plus de photos (pour tout le monde je pense).
C'est dommage pour des posts qui datent de 2025.
Le forum devrait proposer une solution d'hébergement interne pour une solution pérenne.

Je vais voir ce que je peux faire pour rafraîchir.

---

Je veux bien faire parti du prochain passage de Jean. L’ayant déjà vu à l’œuvre !

Oui bien sûr Pascal.
Je te fais signe pour une écoute…
