Câble Coaxial 75 Ohm
#31
J’hallucine...........

Une dernière fois (ça t’amuse, j’espère que c’est le but sinon si tu ne comprends réellement pas....) :

la vidéo (bien faite d’ailleurs, merci) montre que

- tant qu’on n’a pas mis la connectique qui adapté l’impédance du câble il y a un écho sur l’image à l’oscilloscope.
J’espère que tu vois bien cela.

- Et dès lors qu’on raccorde la connectique l’écho disparaît. On a adapté l’impédance.
J’espère que tu vois bien cela aussi.

- Les « fiches 75 ohms » ont ce rôle : adapter l’impédance du câble.
Sans les fiches 75 ohms, ou fiche contenant la bonne valeur de résistance ,
le câble n’est pas adapté.
si l’on n’utilise pas de fiches « 75 ohms », on place une résistance dans une RCA classique.
On adapte la valeur de la résistance jusqu’à ce que l’écho disparaisse.

Toi tu es en train de nous dire qu’on ne règle pas l’impédance du câble et que par l’opération du Saint Esprit ça se fait tout seul....... ?
Donc excuse-moi de te demander quelle pagaille tu cherches à mettre dans la tête des gens.

Un câble dit « 75 ohms » doit être ADAPTÉ.

Continue à mettre le désordre dans le raisonnement si tu veux.
Les lecteurs ont des yeux pour voir.  Wink
Là j’ai autre chose à faire que jouer avec toi.

Répondre
#32
NON tu n'as rien compris.

 Câble + connectique = câble complet => impédance caractéristique
 Charge = circuit interne de l'appareil récepteur : ZE  (de 75 Ohms à l'image )
 égale* à l'impédance caractéristique du câble
 *là est l'adaptation, pas ailleurs
 C'est clair?

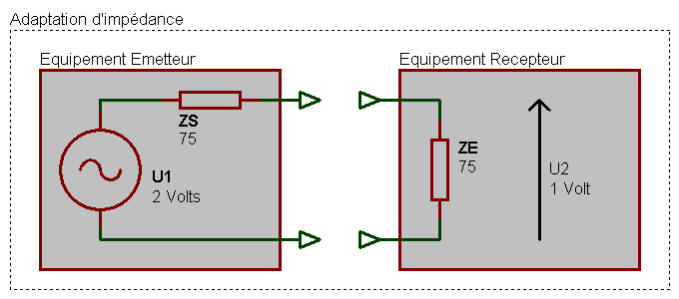

 [Image: Impeda36.jpg]
Répondre
#33
Ça on est d’accord !

Mais là n’était pas le sujet !!
___

Donc ton « câble complet = câble + connectique »,

tu le réalises comment ? ?

Si tu dois le faire de À à Z tu le fais comment ?

Répondre
#34
(12-03-2019, 05:09 PM)Musicalbox a écrit : Donc ton « câble complet = câble + connectique »,

tu le réalises comment ? ?

Si tu dois le faire de À à Z tu le fais comment ?

 Le plus simplement, câble coax KX6 + BNC 75 Ohms, pince à sertir, voilà,
 ça passe de la vidéo num DSI à plus de 100Mo/s
 ou, en 110 Ohms, câble aes/ebu + neutrik série XCC
Répondre
#35
Big Grin

Bon je vois......
J’ai dit si tu dois le faire de À à Z, pas juste souder des fiches......Big Grin


Et donc comment sont faits les câbles et les fiches que tu utilises pour être sûr qu’il n’y aura aucun écho du tout pas le moindre ?

Répondre
#36
(12-03-2019, 05:23 PM)Musicalbox a écrit : Big Grin

Bon je vois......

Et donc comment sont faits les câbles et les fiches que tu utilises pour être sûr qu’il n’y aura aucun écho du tout pas le moindre ?

 Toujours pas compris la base de la base. Big Grin
 Faut les brancher pour étudier le comportement de la liaison

sur ....  un circuit récepteur dont Zin est égale à leur impédance caractéristique (  ouf ! )
Répondre
#37
Ouiiiii,

mais tu ne réponds pas à la question.

Qu’est-ce qui fait que le câble (Complet) est adapté ?

(ne me réponds pas « parce que le marchand a écrit 75 ohms dessus... »)

Répondre
#38
(12-03-2019, 05:34 PM)Musicalbox a écrit : Qu’est-ce qui fait que le câble (Complet) est adapté ?

 re re bis !
 Z caractéristique = Zin récepteur
 c'est tout, c'est fini.
Répondre
#39
c’est le récepteur qui fait que les caractéristiques du câble sont adaptées ?
Tu es sûr ?

Si c’est le cas alors pourquoi s’embêter à utiliser des câbles spécifiques ?
N’importe lequel fera l’affaire puisque c’est le récepteur qui fait l’impédance du câble....

Pourquoi utilises-tu des composants « 75 ohms » ?

Répondre
#40
(12-03-2019, 05:43 PM)Musicalbox a écrit : c’est le récepteur qui fait que les caractéristiques du câble sont adaptées ?

N’importe lequel fera l’affaire puisque c’est le récepteur qui fait l’impédance du câble....

  Bigre, ... navrant
c'est les caractéristiques du câble et du récepteur
qui doivent être adaptées (l'un et l'autre, l'un à l'autre ) à la même norme
définie selon la transmission utilisée.
Répondre
