Symétriseur de courant & Cie

[Audiodémat]

Les tableaux électriques de plus de 15 ans sont généralement équipés d’un interrupteur différentiel 30 mA de type A et d’un ou plusieurs de type AC.

Selon la norme NF C 15-100, le type A est requis pour les circuits alimentant les plaques de cuisson, le lave-linge et les bornes de recharge véhicule électrique, car ces appareils produisent des courants résiduels continus qui pourraient empêcher un différentiel AC de déclencher.

La différence fondamentale réside dans la nature des courants de fuite détectés :
- le type AC protège uniquement contre les fuites de courant alternatif sinusoïdal
- le type A détecte à la fois les courants alternatifs et les courants continus pulsés générés par l'électronique moderne.

Et la chaîne hifi ?
En pratique, si la chaîne est branchée sur une prise de courant classique (et non sur un circuit dédié), un type A suffit amplement.

Le type F est surtout pertinent si vous avez un circuit dédié pour votre installation audio et que vous voulez la protection la plus stable possible.

La norme impose également sur le tableau électrique 20 % d’emplacements vides pour les maisons, 6 au moins pour les appartements.

N’ayant plus les 20 % d’emplacement en réserve, j’ai ajouté, pour revenir dans la norme, au-dessus de mon tableau actuel, un tableau électrique de 2 lignes. J'ai aussi remplacé mes interrupteurs différentiels AC par des A sur le tableau existant.

Ayant un circuit dédié en 2,5 mm² avec un transformateur symétriseur de 1000 VA, j’en ai profité pour réserver une ligne complète pour la hifi, éloignée du reste des départs (tout en haut).

Elle est composée par :
- un interrupteur différentiel de type A en tête de ligne,
- suivi par un disjoncteur divisionnaire de 16 A qui alimente le primaire du transformateur.
- Le secondaire revient dans le tableau pour traverser le disjoncteur différentiel de type F,
- puis le disjoncteur divisionnaire bipolaire de 16 A avant de partir vers la prise dédiée du salon.
- J’ai ajoutée une prise de courant divisionnaire au cas où je souhaite brancher un jour un appareil dans le cellier (routeur, switch, FMC…).

Les emplacements restant sont en réserve et ne pollueront jamais ma chaîne hifi.

[img][/img]

[gonzo]

salut Audiodémat


merci pour le partage

belle réalisation avec tableau déporté et protections  dédiés
sur le forum Nouk 33 ( Laurent  ) avait réalisé la même chose

- Le secondaire revient dans le tableau pour traverser le disjoncteur différentiel de type F,
- puis le disjoncteur divisionnaire bipolaire de 16 A avant de partir vers la prise dédiée du salon.

il y a même la présence d 'un différentiel en sortie transfo dans le but , j' imagine d' apporter
une mise en sécurité contre les  risques que pourrait provoque un défaut d' isolement (courant de fuite )
 mais ,  possible que ce différentiel ne serve à rien

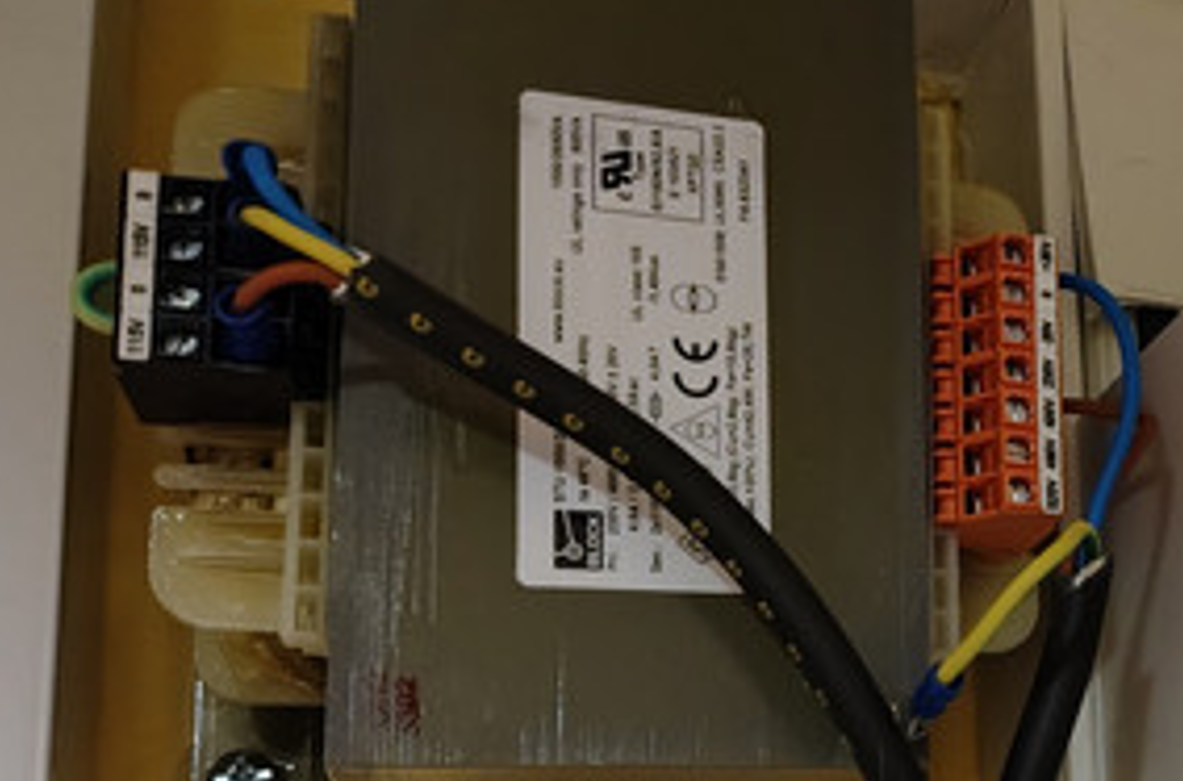

 car ,en regardant cette image ........



j 'ai l' impression  que le point milieux du transfo n 'est pas relié à la terre
n'y a la terre d' arrivée ,
 n' y pour l 'utilisation (à moins qu'elle soit raccordée en interne dans ton tableau ?)

pour que ton transfo aie la fonction d' un tranfo symetriseur , il faut que la terre d' arrivée soit raccorder en point milieu
sinon ,sans mise à la terre ,  cela devient  un transfo d 'isolement

et .... sans terre , ton différentiel ,censé protéger la ligne et tes éléments raccordés en aval ,
ne sera  d' aucune utilité ,il ne réagira jamais en cas de courant de fuite


pour imager la chose
chez nous ,nous somme alimenté  dans chaque quartier par un transfo de distribution EDF
lorsqu'un courant de fuite se produit , ce courant de fuite part à la terre jusqu'au piquet
puis ...retourne obligatoirement au seul et même transfo EDF ,grâce à cet endroit à une mise à la terre d' une des sorties du transfo (secondaire ,point neutre 0v )

si cette liaison à la terre en sortie transfo EDF ,n 'existerait pas , les courants de fuite ne pourront jamais être ""évacué "" par la terre

si il n' y a qu'un seul élément de raccordé en sortie de ce transfo (sans mise à terre )
il n' y aura aucun risque (même en cas de défaut d 'isolement ) de rentrer en contact avec celui ci

par contre , si il y a plusieurs éléments de raccordés dessus (comme une chaine hifi )
là , il y a risque , pour nous en cas de  défauts d 'isolement et aussi pour les éléments eux même

plus de détails dispo sur ce lien
https://enceintesetmusiques.com/forum/vi...php?t=3222

jp
