Recherche des schémas des filtres des enceintes TRIANGLE Nemo Altair

[Vacuum]

Ok l'audiophile a créé une borne de mise à la terre des haut-parleurs moche et bas de gamme comme son câblage d'ailleurs

Enjoy Stéphane

Désolé mais je m'arrête là. Profite bien et bonne écoute.

Amicalement,
Laurent

[gonzo]

salut  Stéphane

merci pour les images
ou effectivement l' on peut lire sur ce 5éme bornier
" filtrage actif avec module Fa1'' puis en dessous " filtrage passif "

à mon humble avis ...
il y a surement une sorte  "d'abus de langage "

vue ,que techniquement parlant ; pour ma part  ,il est impossible de gérer en interne d' une enceinte ,un basculement possible entre un filtrage passif et un filtrage actif (donc placé en externe ) via un seul conducteur (ici  le blanc )



je pense , en fait , qu' il y a de grande chance , comme déjà suggéré ,que ce conducteur est relié au filtre interne ou/et à une partie métallique qui constitue l 'un ou de plusieurs des haut parleurs présent

pour info , c'est plutôt rare ,mais cela existe
 par exemple sur   certaine des enceintes conçu par  JMR  comme sur la "Voce Grande" avec  un   bornier supplémentaire permettant  une   mise à la terre  pour une meilleur  efficacité  du  blindage de leurs filtres

tout cela pour te dire ,qu'à mon avis , pour en avoir le cœur net
et pour retrouver sérénité pour profiter de tes écoutes
qu' il serait bien de poursuivre et de découvrir où va , ou fini , ce foutu conducteur blanc ?

jp

[Venkman57]

Bonjour Laurent et JP,

Merci pour vos retours.

Il est vrai que le bornier installé est vraiment bas de gamme et mérite d'être changé. Je souhaite vraiment connaitre sa finalité en suivant le câble.

Je vais essayer d'ouvrir côté filtre pour y voir de plus près. Je me demande si ça vaut la peine d'essayer de les restaurer à l'origine.

Que feriez-vous à ma place ?

Bien à vous,

Stéphane

[gonzo]

Stéphane

salut

voici un peu de lecture
2 sujets sur le recâblage possible des enceintes
https://forum-hifi.fr/thread-13283.html

https://forum-hifi.fr/thread-17017.html

je m'avance un peu , mais note que sur ces sujets , selon plusieurs membres  , retours d expériences ,le faite d 'utiliser des conducteurs mono brun rigide plutôt de faible section, apporterait ces fruits

configuration , solution, qui est assez proche de ce que tu as en place
(même si les qualités de cuivre des conducteurs peuvent être  autre ainsi que l' utilisation de plusieurs sections différente )

Je vais essayer d'ouvrir côté filtre pour y voir de plus près. Je me demande si ça vaut la peine d'essayer de les restaurer à l'origine.

ben .....si tu parle bien des filtres
faut voir ....faut voir déjà de quoi ils sont constitués
et surtout les condensateurs en place qui approchent la trentaine d' année

mais je tiens à te prévenir
la réflexion des filtres  pourrait te  demander de la patience et donc du temps , avec un certain budget  à prévoir ,selon les composants qui seraient bon de changer
c 'est beaucoup moins facile que , par ex , changer un câblage interne d' une enceinte

d' un autre coté , à mon humble avis , si éventuellement les filtres ou en partie seraient a revoir ,a optimiser , avec de nouveaux  composants ,le gain à l 'écoute a en attendre devrait être plus conséquent qu'un seul changement interne du câblage


questions con ..
as tu  quelque chose ,même minime , a reprocher à tes enceintes
ou c' est juste dans la perspective d 'obtenir un gain à l' écoute

je me permets ,car ...
 en complément de cette  possible optimisation  , pas mal de choses peuvent  aussi être  effectuées

à+ , jp

[Venkman57]

Merci JP pour ton retour,

Je ne souhaite pas modifier le filtre mais voir ce qui a (ou non) été fait dessus. Je ne suis encore pas au stade de vouloir modifier l'électronique des équipements.

Les enceintes fonctionnent bien, des voix bien présentes, des instruments que l'on entend de façon assez précise sans excès dans les graves. Le tout, avec une belle image stéréo.

J'aurai bien aimé entendre l'enceinte dans son état d'origine.

Fondamentalement je dois avouer que je ne lui reproche rien au niveau de l'écoute. C'est surtout la modification du bornier qui me gène (aspect esthétique, même si c'est caché) et le fait de ne savoir la raison qui a poussé la personne à effectuer ces modifications de cette manière (souci de cablâge, défaut de l'enceinte, amélioration de l'acoustique,....).

Je ne suis donc pas en mesure de me dire si ces modifications améliorent ou non l'enceinte.

Par ailleurs, il est vrai que je suis collectionneur (dans d'autres thématiques) et j'apprécie d'avoir des objets dans un état d'origine. Peut être que dans le monde audiophile, cet aspect "état d'origine" n'est pas fondamental?

Bien à toi,

Stéphane

[The Filtering Lab]

Bonjour

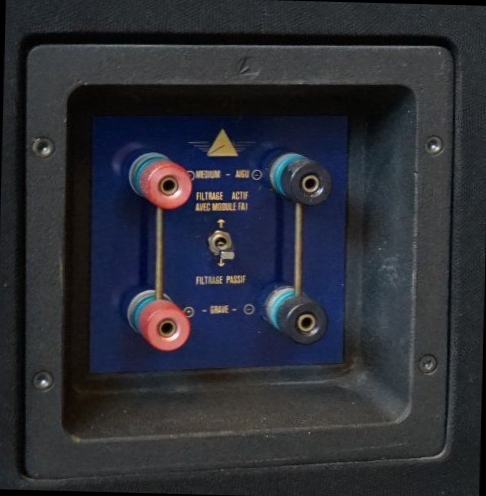

L'état d'origine c'est un commutateur permettant de shunter une partie du filtre passif (il faut aussi enlever les straps):

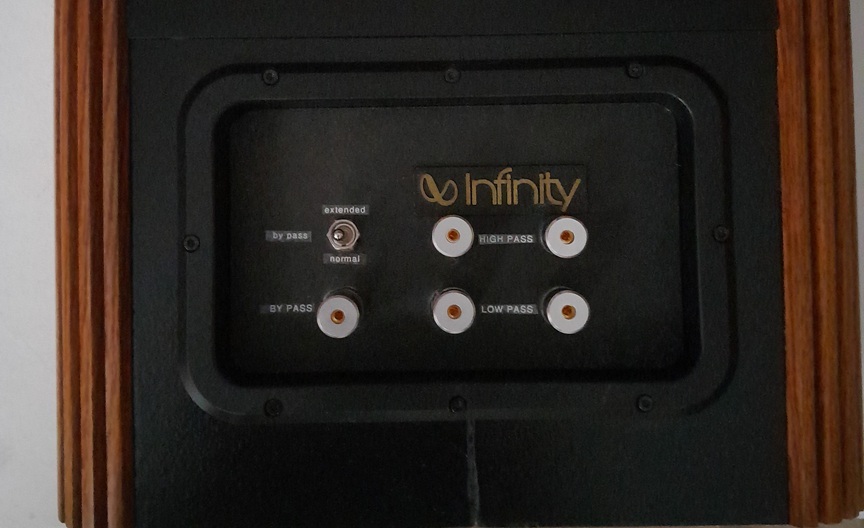

La partie commutée du filtre peut être comme chez JBL (séries 43 et 44) l'ensemble du filtre grave et une partie du filtre médium aigue. Cela nécessite un commutateur de qualité qui est capable de supporter du courant.

Le propriétaire précédent a remplacé le câblage d'origine et supprimé cette fonctionnalité, en mettant une possibilité de mise à la terre de certaines parties (par exemple le châssis des HP).

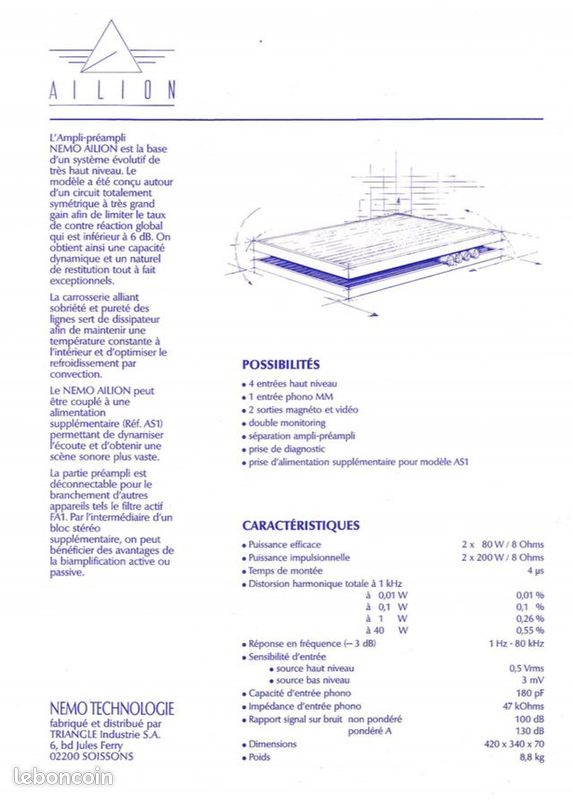

Le FA1 semble avoir été un filtre actif complet. Il est mentionné dans la notice de l'ampli Nemo Ailion


Pour remettre l'enceinte en état il faut analyser plus en détail le câblage actuel et les filtres, pouvez vous faire une photo recto verso de ceux ci?

[Venkman57]

Bonjour The Filtering Lab,

Merci pour le messages.

J'essayerai de prendre davantage de photos et d'éléments sur le cablage ce we.

Votre avis sur ce qui a été fait ?

Merci a vous.

[The Filtering Lab]

D'après vos photos, enlèvement du commutateur de bi-amplification active et des câbles associés, remplacement des câbles internes par du câble "PTT".

Si les filtres n'ont pas été modifiés on doit pouvoir remettre en état d'origine (bien sur on ne trouvera pas le modèle de câbles d'origine).

Pour le commutateur j'avais identifié un modèle avec le même modèle de levier pour faire de la bi-amp active sur un filtre, je rechercherai.

Où êtes vous localisé (afin de voir si je peux trouver quelqu'un à proximité pour vous aider).

[Venkman57]

Merci pour le retour.

Je suis de Moselle.

[gonzo]

salut Stéphane

et à  "the filtering lab "
grand merci pour les infos et surtout la photo avec le commutateur présent

au cas ou , quant j' ai refait les filtres  de mes enceintes ,j' avais profité de l' occasion
 pour avoir la possibilité de passer en actif sur la partie grave
cela en utilisant ce commutateur que je trouve de qualité
https://www.audiophonics.fr/fr/interrupt...11833.html

donné pour 15A sous 250v et 20A sous 125 volts

la plaque signalétique en façade peut ne pas être mise


tiens nous au jus Stéphane
