Nouveau projet PP 6V6

[capvert]

Bonjour,

Un nouveau projet est en cours avec Tony, un push pull de 6V6 piloté par une ECC88.
Actuellement, j'attends la face supérieur et la face avant pour monté l'ensemble.
L'alimentation est géré par la fameuse GZ34 pour une montée en tension très progressive.

La suite un peu plus tard...

[mishelinka]

Super projet, bravo Philippe, on espère rapidement des nouvelles et des photos de l’avancement de ce projet. (En attendant, tu pourrais nous expliquer brièvement pourquoi le choix de ce tube de puissance en particulier ?)…

[OKS-audio Kits]

Bonjour à tous,

En effet, nous pensons que ce projet et dès plus intéressant et qu'il saura cocher de nombreuses cases aussi bien dans le domaine pratique de l'utilisateur Mélomane tubiste, mais aussi et surtout sûr sur le plan des performances objectives et subjectives fournies.

(En attendant, tu pourrais nous expliquer brièvement pourquoi le choix de ce tube de puissance en particulier ?)…

Philippe pourra partager son avis quant à moi je peux dire que le tube 6V6 est la plus répandue des petites tétrodes à faisceaux dirigés. Elle est universellement employée dans l'amplification d'instrument de musique et elle procure d'excellents résultats en haute fidélité.

je l'ai souvent employée, mise en œuvre et bien sûr écoutée avec grande satisfaction. Pour illustrer je vous pointer un amplificateur 6V6 que je connais bien les mettant en œuvre...



Une des nombreuses particularités du projet c'est que l'on peut sous réserve de remplacer les TRA et les TRS employer nombre d'autres tubes comme bien évidemment le EL34, KT66, kt88, 6L6 ainsi que nombreux autres.

Le boitier sera à la hauteur, sobre, esthétique, solide, fonctionnel. Bref, avec ce projet comme tout les autres on vise bien sûr l'excellence autrement dit du beau, fiable et performant !

Je profite de l'occasion pour rappeler qu'il existe de très belles versions Nos de tubes 6V6 ce sont les version G. ci-dessous des Nos Westinhouse que l'on pourra si on le souhaite employer.



Attention les vélos, ça vas envoyer du lourd ...

Salutations. Tony

[capvert]

Bonjour a tous,

Pourquoi la 6V6 ?
Pour 2 raisons, j'ai fabriqué un ampli a base de 6V6 il y a environ 30 ans et j'aimais bien le rendu.
La deuxième raison qui est plutôt économique et écologique est que j'en ai 16 en stock.
J'attends la livraison de la plaque supérieure et de la façade faite sur mesure, pour le coup, les tubes seront apparents.

[mishelinka]

… pour le coup, les tubes seront apparents.

Super idée, ça va faire plaisir à beaucoup…

[capvert]

Bonjour,

Des nouvelles de ce super PP de 6V6, après avoir reçu la face avant ainsi que le dessus, j'ai commencé le montage et le câblage.
La vérifications de toutes les tensions.
Puis les tests et les réglages d'équilibrages du push pull.
Voici les photos de la construction :

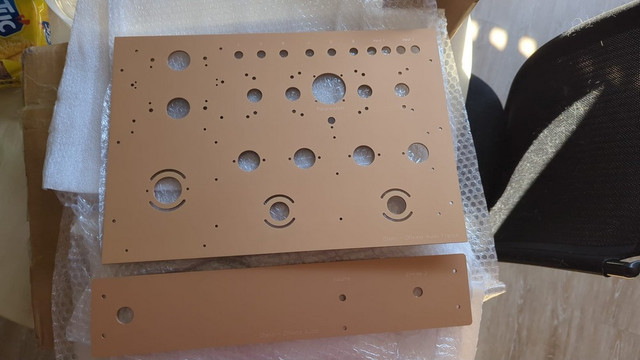

Réception du dessus et de la face avant du boitier :


Montage mécanique pour tester si j'ai fait des erreurs

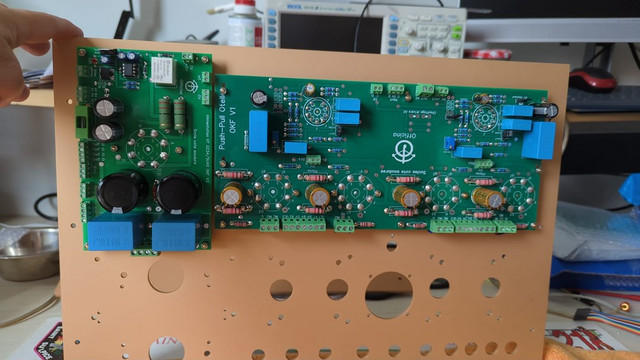

Vu des PCBs montés

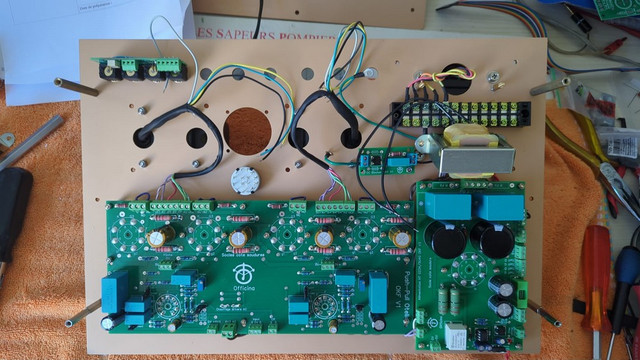

Début du câblage

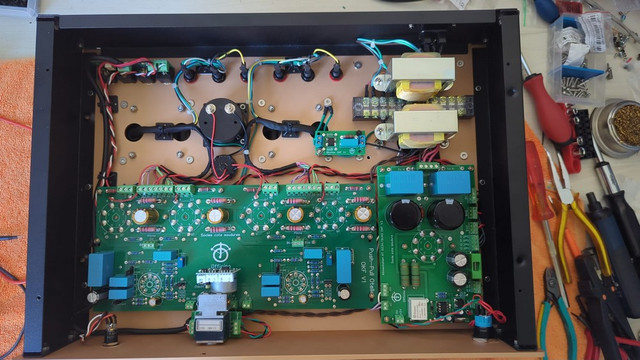

Fin du câblage, restera a ranger les fils un peu mieux plus tard

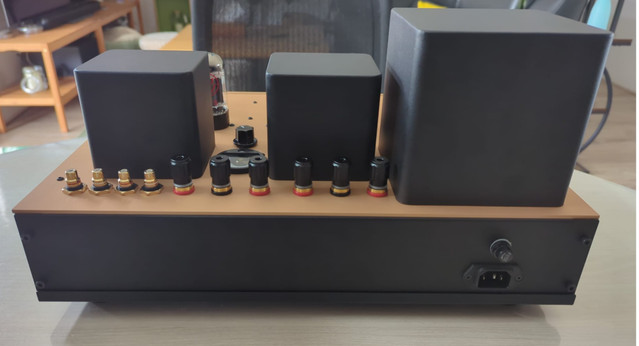

Vu de l'arriere avec les deux entrées sélectionnable de devant


Et l'ampli en test, ma fois, c'est vraiment très bon.

[Jacques92]

Très beau projet.
La finition est parfaite !
Alors le résultat à l'écoute en détail ?

[capvert]

Bonjour Jacques,

Sur mon installation cet ampli fait super bien le taf, c'est précis, une puissance qui est largement suffisante pour des enceintes de 90db.
Actuellement je l'écoute sans contre-réaction et je ne trouve pas de manque, les basses sont propre, pas de boum boum, on peut écouter la musique sans que cela devienne fatigant.
Les tubes sont actuels, des 6V6 JJ et pour les pilotes j'avais une paire de 6922 EH bien appairées, pas besoin de tube Nos pour déjà se faire plaisir.

Une question, que penser de cette couleur entre champagne et cuivre ?
Cela vous semble bien, ou une façade noir avec ce dessus cuivre serait mieux ?

Philippe

[mishelinka]

Moi, j’ai (toujours) une nette préférence pour le noir (comme Johnny  )…

[piéro94]

Ben non Michel, Johnny c’est plutôt «noir c’est noir, il n’y a plus d’espoir » .
@capvert
Encore une belle réalisation, moi qui adore le tube, un jour peut être, acquérir un ampli « capvert »…
