reglage overhang

[JC64]

salut à tous,

savez -vous où imprimer un gabarit pour régler l'overhang svp?
je vais changer de platine et j'aimerais vraiment que mes réglages soient précis.
Si ça peut aider, c'est pour une Technics.

merci d'avance

[Time window]

L'overhang correspond à la distance entre le centre du plateau et la pointe du diamant...

Lorsqu'on utilise un protractor adapté à la platine, on respecte d'office correctement l'overhang...
L'overhang est lié au bras... pas à la cellule...

[JC64]

J’ai un protractor mais le basique .
Donc ça ne règle que l’alignement de la cellule …
D’où ma question …
Ou alors il me faut un protractor pour technics ?

[JosephN]

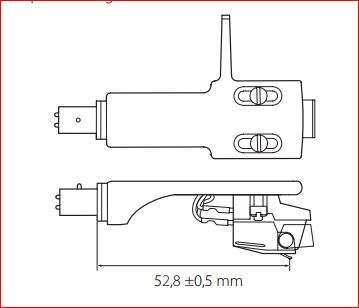

Peut être que la notice de la platine indique la distance entre la base du porte-cellule et la pointe

comme ça:


[Jm r]

Bonjour, généralement 52mm chez technics

[JosephN]

et quand l'information est connue, pas besoin d'outil particulier, une réglette, une règle de bureau, un pied a coulisse, peu importe, permet de faire le montage de la cellule confortablement dans son fauteuil sur la table ou le bureau, et de l'aligner a l’œil déjà au mieux
et quand on monte le porte-cellule sur le bras il ne reste plus grand chose a faire

[demat]

Bonjour,
j'ai le fichier du protractor Baerwald spécial Technics de Vinyl Engine. S'il t'intéresse, donne moi une "vraie" adresse mail en MP.

[JosephN]

Salut demat,

c'est le même pour toutes les Technics?
anciennes et récentes?

[JC64]

(08-03-2025, 08:23 PM)JosephN a écrit :
et quand l'information est connue, pas besoin d'outil particulier, une réglette, une règle de bureau, un pied a coulisse, peu importe, permet de faire le montage de la cellule confortablement dans son fauteuil sur la table ou le bureau, et de l'aligner a l’œil déjà au mieux
et quand on monte le porte-cellule sur le bras il ne reste plus grand chose a faire

j'ai essayé avec un porte cellule et une autre cellule aujourd'hui (je reçois la platine mardi) et avec un papier et réglé mais pas évident de mesurer exactement (ca doit bien faire 52mm effectivement)

---

(08-03-2025, 08:28 PM)demat a écrit : Bonjour,
j'ai le fichier du protractor Baerwald spécial Technics de Vinyl Engine. S'il t'intéresse, donne  moi  une "vraie" adresse mail en MP.

je t'envoie un mp , merci à toi

[flht]

Hello !

Je possède une 1210G que j'ai acheté il y a 2 ans environ: l'outil "Overhang Gauge" est fourni avec la platine !

J'ai utilisé cet outil pour le réglage de mes cellules

https://forum-hifi.fr/thread-25951-post-...#pid745519

Tu as acheté quel modèle : neuf, occasion ?

---

J'ai retrouvé une photo du déballage de ma platine :
