2 voies à base de 8" + SB26ADC/guide d'onde

[Neness]

Ok merci Fledermaus, oui dans l'idée il s'agirait d'1 ampli stéréo affecté aux tweeters, et 1 autre aux woofers.

[Neness]

Petite mise à jour, j'avais donc fait des essais en filtrage actif l'an dernier avec un minidsp 2x4, ok aux mesures mais rien de tonytruand à l'oreille (DAC dans le PC + DAC dans le minidsp, pas terrible).
Donc je passe au filtrage passif, pour voir
La boîte temporaire fait toujours 29L, donc le SB23NBAC donne peu de basses (et encore y'en a) mais je vise 45/50L plus tard, en BR ou en clos.
J'aimerais utiliser le room gain un peu comme ici:
http://www.troelsgravesen.dk/8008-CORNER.htm

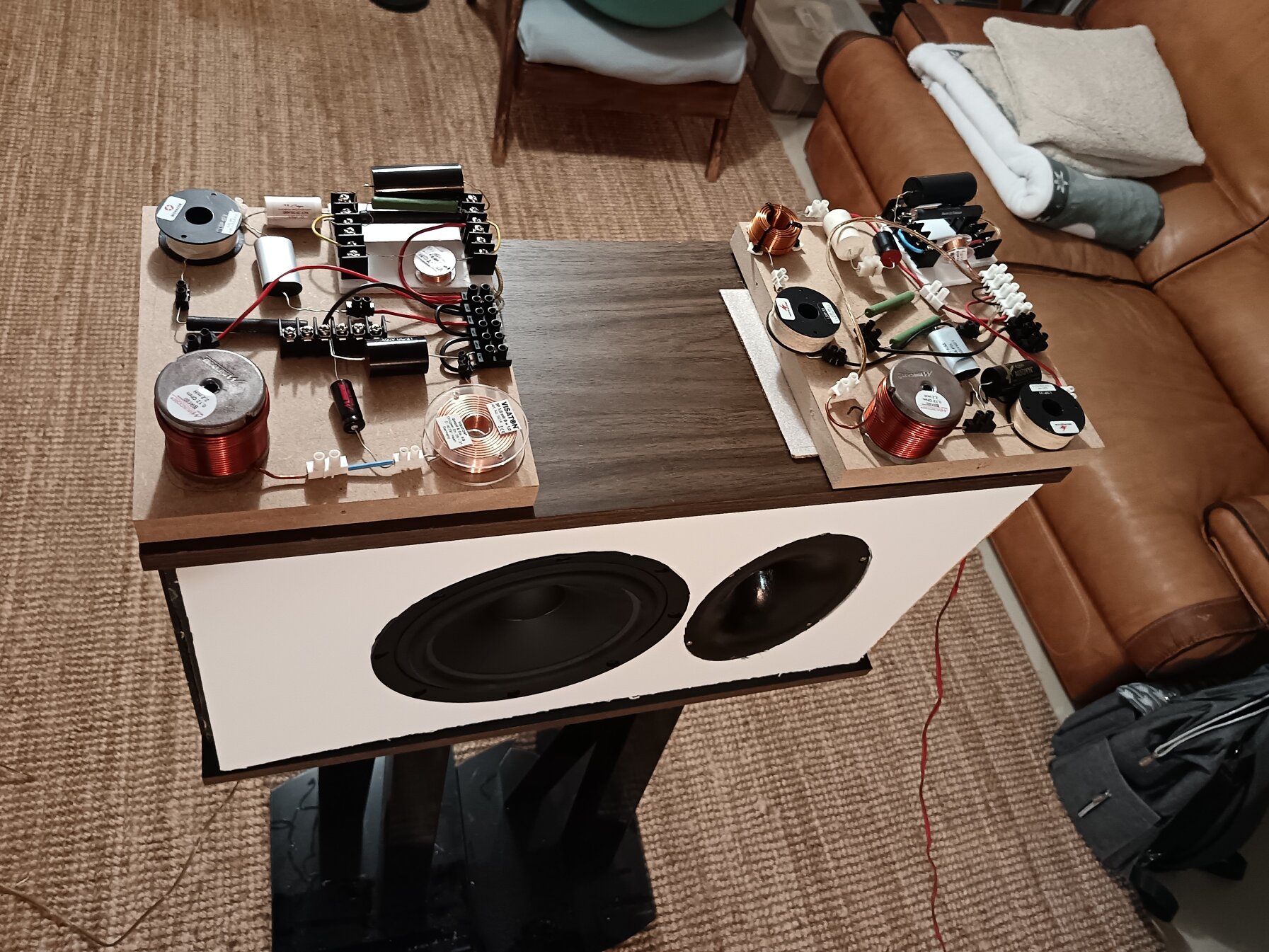

J'ai fait 2 filtres différents, le deuxième pour tester essayer de minimiser la rotation de phase (avec tweeter inversé).



Filtre 1:




Filtre 2:


(la phase ne tourne pas, à priori?)

Impulsion Filtre 1:


Impulsion Filtre 2:


Sommation sur le filtre 1 (pas encore vérifié sur le 2):


Je suis en mono pour l'instant, un filtre de chaque donc difficile de dire lequel sonne mieux.
Mais j'ai fait un test y'a 10 jour en stéréo avec le fitre 1 pas encore abouti, près du sol et légerement inclinées et ça envoyait, très beau, mieux qu'avec le minidsp.

---

(sur la simu Filtre 1, Z n'est qu'a -5mm car erreur de ma part au moment de l'imprim écran)

[nono56]

bonsoir, jettes un oeil sur ce projet
https://www.diyaudio.com/forums/multi-wa...dcn-6.html

[Neness]

Bonsoir, tiens j'avais cherché sur les forums anglo saxons mais je n'avais pas vu ce projet. Très interessant, notament la charge TL.

[Neness]

J'ai pas encore fait de mesures de distortions sur le filtre 2 mais j'en aurai surement plus que sur le 1 au croisement.
Disto Filtre 1 à 1M, 85 puis 90db:

Grave au ras de la suspension, puis impedance:

...Pour 29L clos ça va, ça promet plus de grave par la suite.

[Neness]

Je suis sur le qui-vive quant à la disto au croisement des HP, même si je trouve ça pas si mal. Je vais essayer un zobel pour voir.

[aberto]

salut Neness
j'ai eu ce sb aussi j'ai eu du mal et comme la compagnie de belgique le permetait, je l'ai renvoyé
a mon avis il faudrait que tu filtre ce sb genre 24but vers 1400hz1600 , d'autant plus que le tweeter avec sa fs de 680hz , pas de 6db, 18/24 mini( fsx2)
et meme a 48db pour le SB

[Jean-Paul]

La disto est plus que convenable. A voir comme ça je penche plus pour le filtre1.

[Neness]

Filtre 2 en cours:

Oui sur le filtre 2 le woofer est coupé trop haut et il semble distordre.

Disto totale a 1m:

Disto SB23NBAC:

Disto tweeter SB26:


C'est surtout le SB23 qui crachote sur le total vers 1900hz. Faudrait que j'essaie le même filtre à 1300hz.
Pour l'instant le filtre 1 (1375hz) passe mieux, plus propre, je peux lui ajouter une convolution pour zapper la rotation de phase (j'ai essayé, ça fait son petit effet).

@Alberto, pourquoi tu avais renvoyé le SB23? C'était pour quel projet?

[aberto]

a l'epoque je correspondais avec papourien via Skype
mais c'est le 23NRXS45-4, accident a 1000hz( visible sur la courbe d'impedance) et comme me le disait Christophe petit accident peut avoir de grosses consequences et on n'est pas arrive a faire quelque chose de correct
ton hp a un gros pic vers 4000hz c'est poue cela que je pensais a un filtre a 24but voir un 48( t'a un DSP, le permet il ?)
1375hz c'est la limite pour le tweeter en 18voir aussi24
bref une 2 voies pas facile a moins que Jean paul ait une idée
