Des calculateurs que l'on trouve qu'ici

[Neness]

Je n'arrive pas à utiliser Transmission Line, j'ai pourtant fait les deux manipes nécessaires mais j'ai ce message en cliquant sur calculate TS:



Texte de l'exception **************

System.InvalidCastException: Conversion from string "6.3" to type 'Double' is not valid.
 ---> System.FormatException: The input string '6.3' was not in a correct format.
   at Microsoft.VisualBasic.CompilerServices.Conversions.ParseDouble(String Value, NumberFormatInfo NumberFormat)
   at Microsoft.VisualBasic.CompilerServices.Conversions.ToDouble(String Value, NumberFormatInfo NumberFormat)
   --- End of inner exception stack trace ---

Une idée Jean Paul?

Tout le monde parle du grave de la ligne de transmission, je vais en faire une pour voir.

Jean-Paul

Je suis curieux de voir ça.

[Jean-Paul]

Regardes dans la fenêtre paramètres supplémentaires symbole si tu as bien le point à la place de la virgule.
Le symbole est affiché en tout petit c'est difficile de voir la différence.
Gilles a eu un le problème avec le nombre de décimales renseigné à 0 c'est 2 par défaut.


[img]http://[/img]

Ça marche chez tout ceux qui l'ont installé.

[Neness]

Parfait, ça fonctionne.

[Jean-Paul]

Amuses toi bien avec.

[Vacuum]

Tiens Jean-Paul, est-ce qu'il est dans ta base de données ?

https://www.haut-parleurs.fr/boutique/da...sc8-r.html

[Jean-Paul]

Tiens Jean-Paul, est-ce qu'il est dans ta base de données ?

https://www.haut-parleurs.fr/boutique/da...sc8-r.html

Non il n'est plus fabriqué, je ne l'ai pas vu dans leur catalogue. Il faut l'ajouter.

[Jean-Paul]

Pour sylvain74

[img]http://[/img]

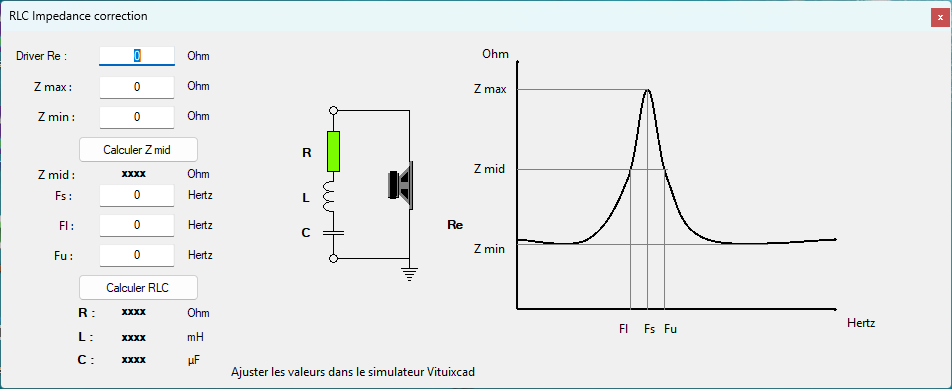

Un correcteur d'impédance à télécharger, marche avec Windows, version NET 8.0:
https://drive.google.com/file/d/19nNlprq...sp=sharing

[Sylvain74]

Un grand merci Jean-Paul!

[Jean-Paul]

Bonjour

J'ai mis à jour la ligne de trans mission.
Une erreur dans un des plans.
Le lien à jour version 2.1.0.0
https://www.casimages.com/fd/QvVxEuO5PrPFhOg

Jean-Paul

[Jean-Paul]

Bonjour.

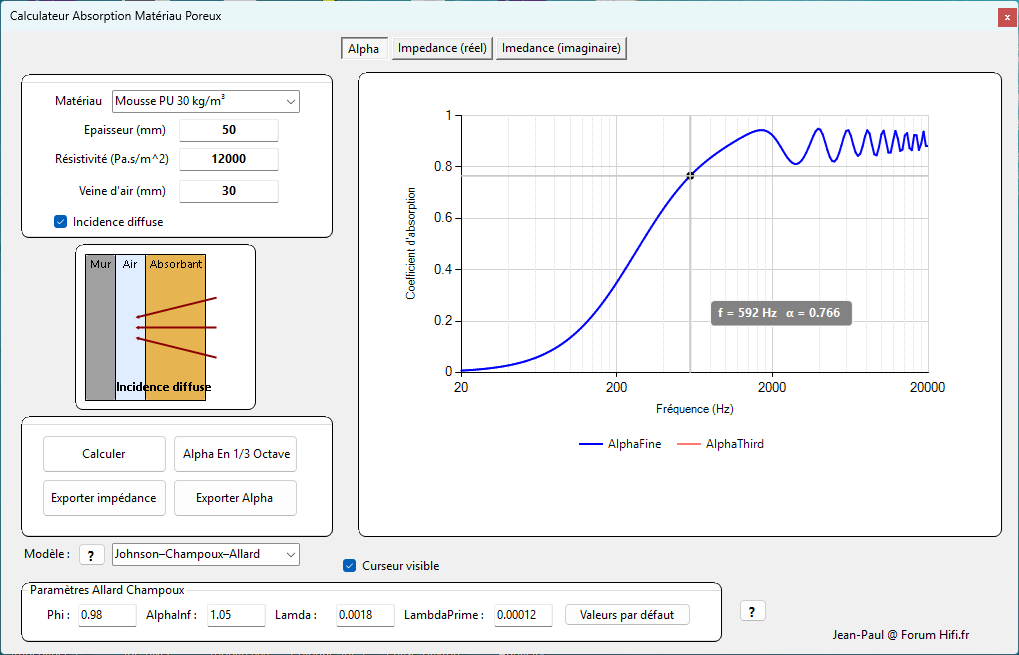

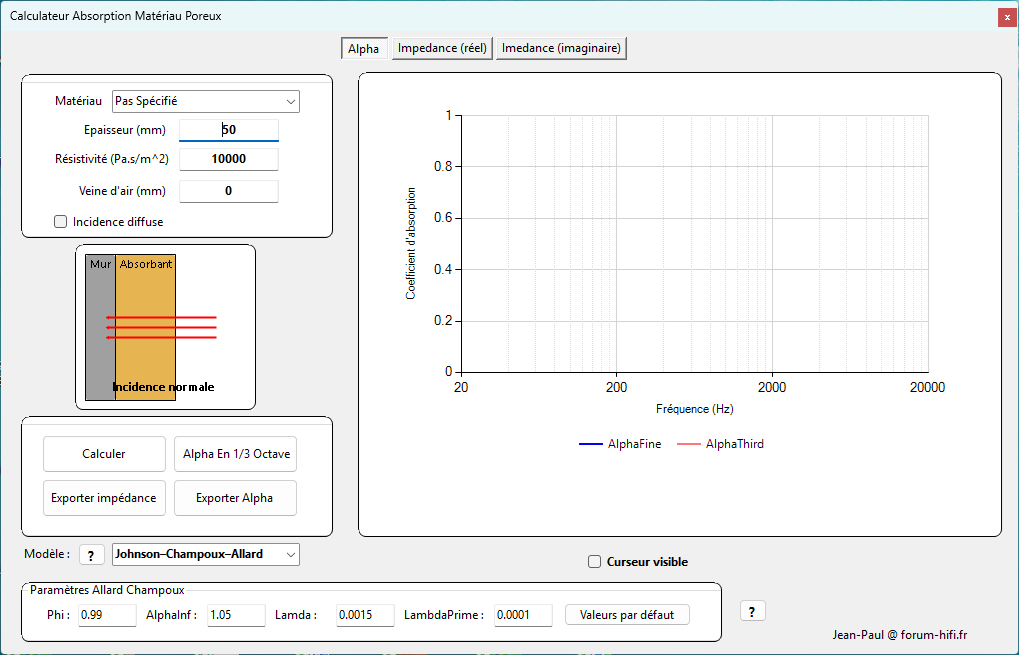

Un calculateur pour les matériaux poreux qui permet aussi d'ajouter un matériau absorbant dans AKABAK :

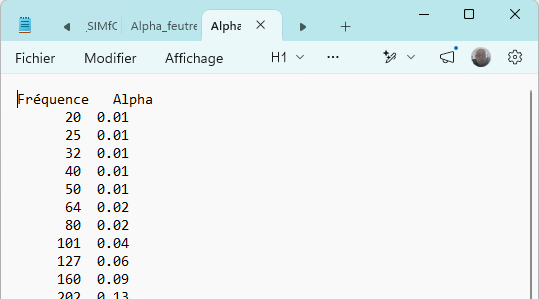

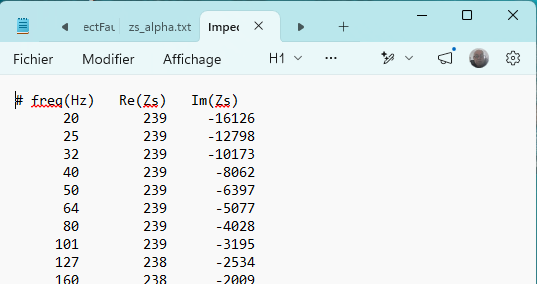

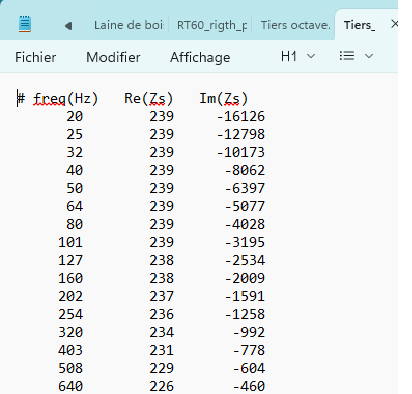

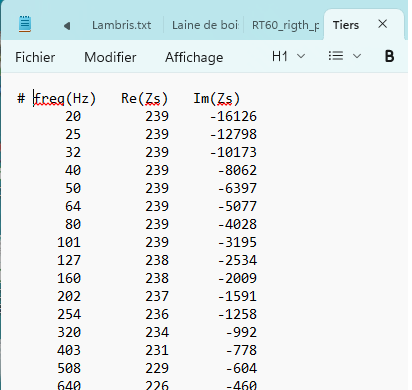

Il y a plusieurs modèles de calcul du plus ancien (Delany Blazney) au plus récent (Johnson Champoux Allard Pride Lafarge) . On peut exporter les courbes en fichier texte, soit l'impédance, soit la courbe Alpha:

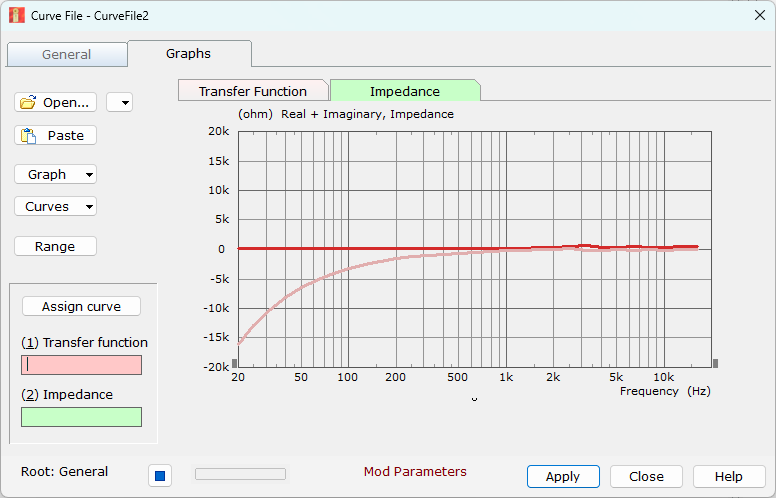

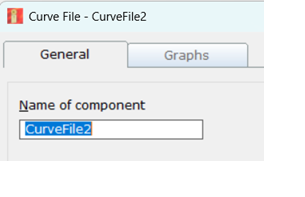

Pou ajouter le matériau dans AKABAK >> Curvefile , comme il  les impédances complexes choisir l'onglet impédance , avec open choisir le fichier que l'on a créé avec exporter impédance. ( Ce n'est pas fonctionnel dans la version démo)

[img][/img]

Seule condition l'impédance réelle doit être positive, il y a un message qui s'affiche dans le calculateur. Dans ce cas utiliser les modèles les plus récents pour éviter ça.

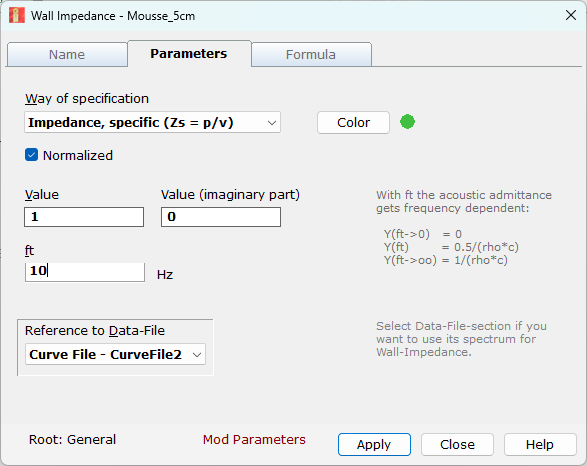

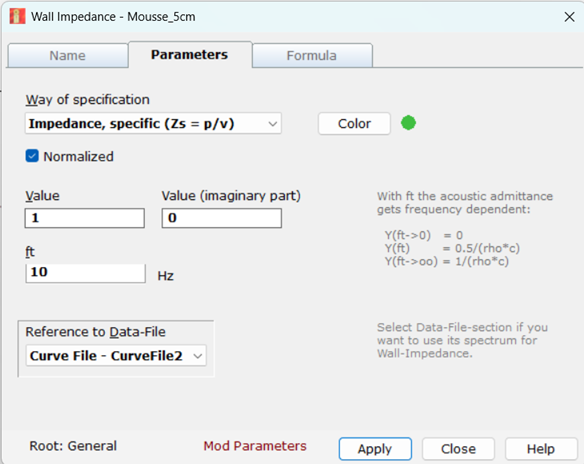

Dans wall impédance:

[img][/img]

Choisir dans le combo Way of spécification Imedance specific ZS comme sur l'image

Cocher la case Normalized pour avoir un résultat cohérent. C'est dû à l'mpédance imaginaire négative.

Remplir les trois textbox, même si ça ne sert pas dans le calcul sinon on a un message d'erreur.

Dans le combo Reference to datafile, choisir la Curvefile que l'on a créé.

Voilà on a entré notre absorbant dans AKABAK avec l'impédance.

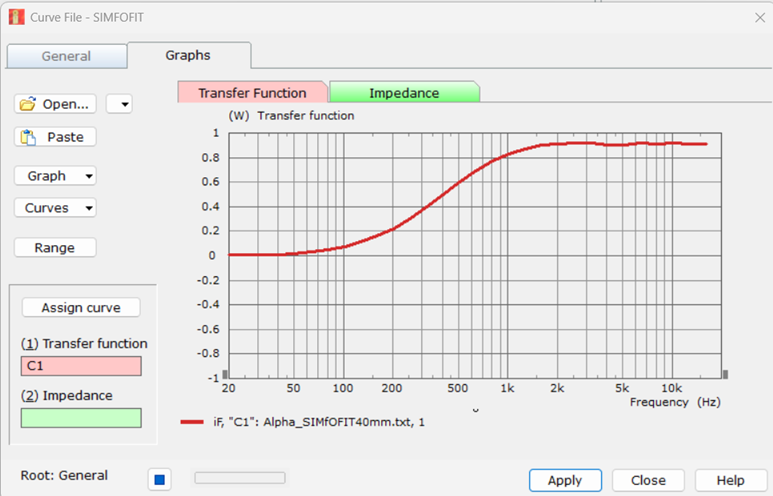

En utilisant la fonction de transfert (Ça marche dans la version démo), sélectionner l'onglet Transfer function :

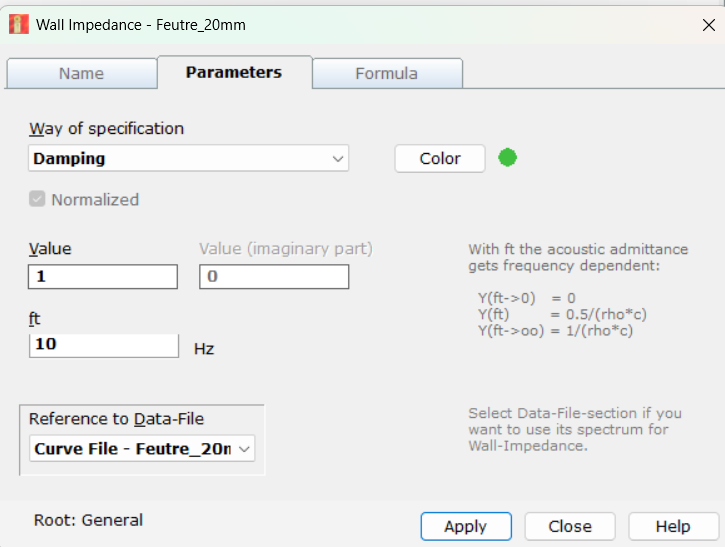

Dans Wall Impedance choisir Damping le combo Way of specification. Et dans le combo Datafile la courbe Alpha que l'on a créé avec Curvefile

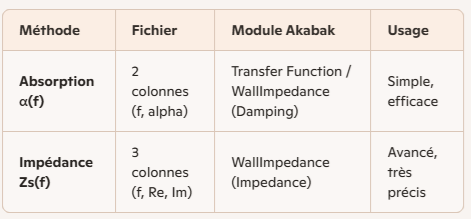

J'ai demandé à l'IA le quel était le mieux:



Le lien pour télécharger:
https://www.casimages.com/fd/edBV0WsGvrIiIcm

Lire le readme pour la version du framework et le réglage des décimales.

Jean-Paul
