La ligne de transmission, calcul et réalisation.

[Jean-Paul]

Les captures pour écouter ce sera au dernier épisode la série. Je vais mesurer la directivité avant, histoire de faire durer le suspens.

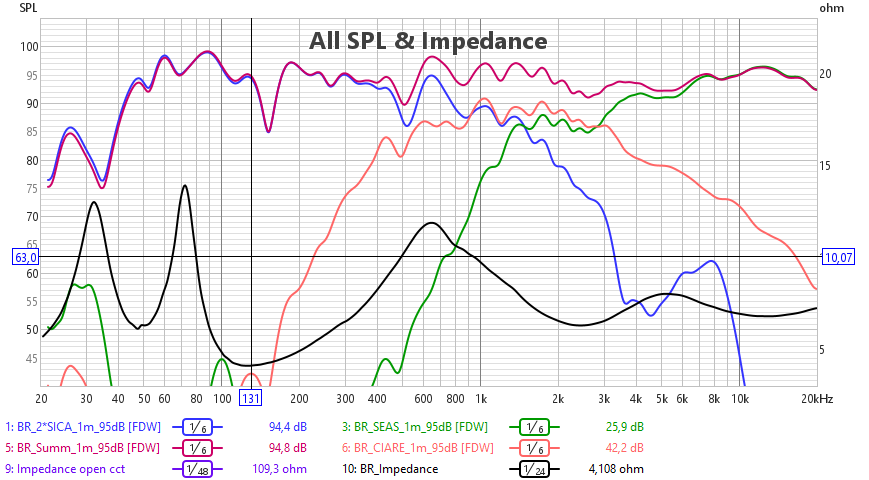

Les mesures du Bass reflex à 1m:

[img]http://[/img]

Ça descend pareil dans le grave, pas de changement par rapport à la ligne de transmission. Sauf l'impédance mini qui est à 4.05 Ohm au lieu de 4.85.

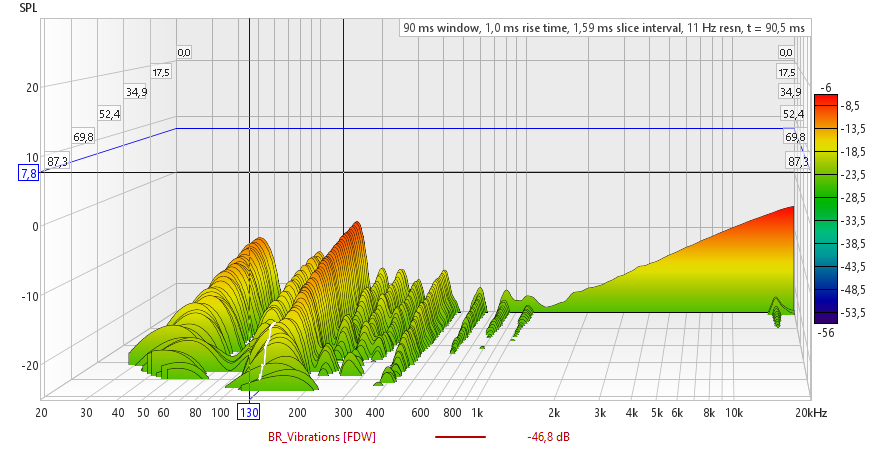

Les vibrations de la boite mesurée avec le filtre:

[img]http://[/img]

C'est beaucoup plus haut que la ligne de transmission. Ça colore plus le son.

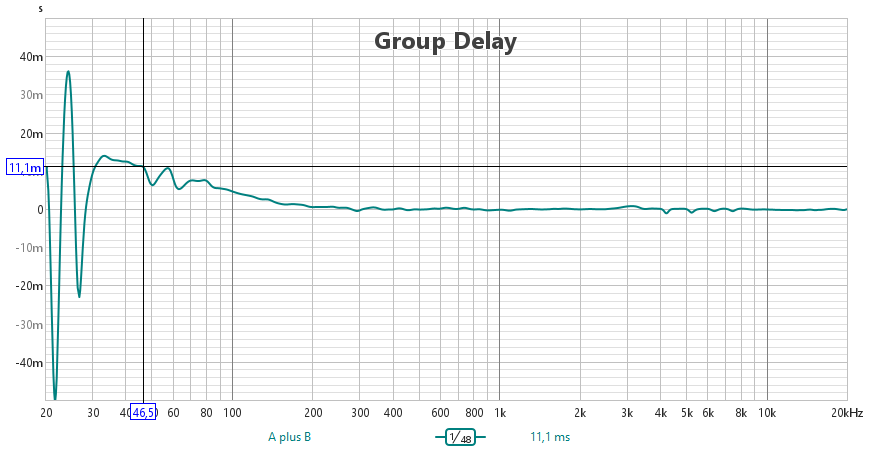

Le group delay:

[img]http://[/img]

C'est plus haut que la ligne de transmission.

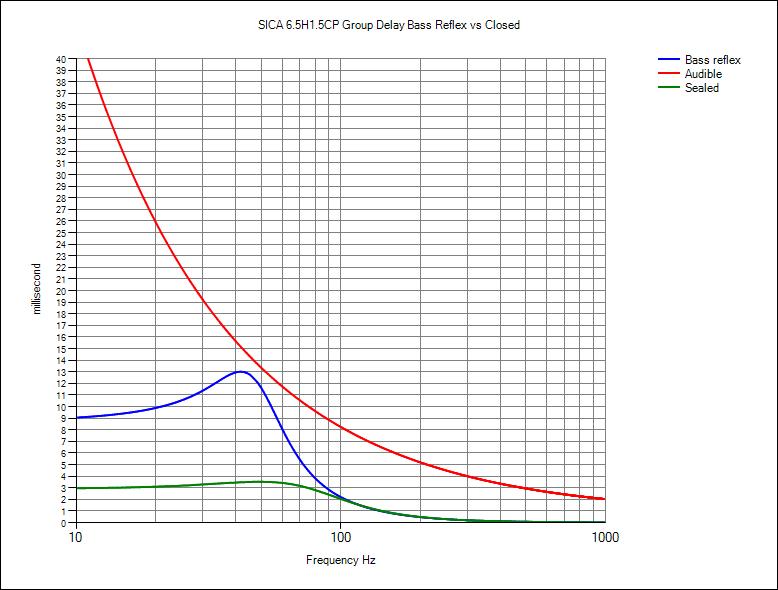

Ça correspond au calcul, mais ça reste en dessous de l'audible.

[img]http://[/img]

Est-ce que ça va suffire pour battre le bass reflex?

Jean-Paul
