La ligne de transmission, calcul et réalisation.

[Jean-Paul]

Ah, les images sont revenues.

Le tweak du CIARE HM500:

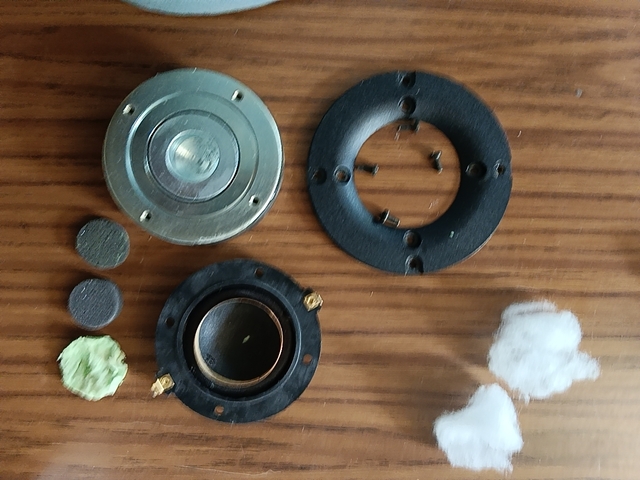

En démontant le diaphragme:

[img]http://[/img]

Virer les deux rondelles de mousse et le tampon en fibre verte d'origine. Je l'ai remplacé par du kapok, c'est de la fibre polyester fine. L'ai essayé avec de la fibre Monacor plus grosse c'est moins bien.

[img]http://[/img]

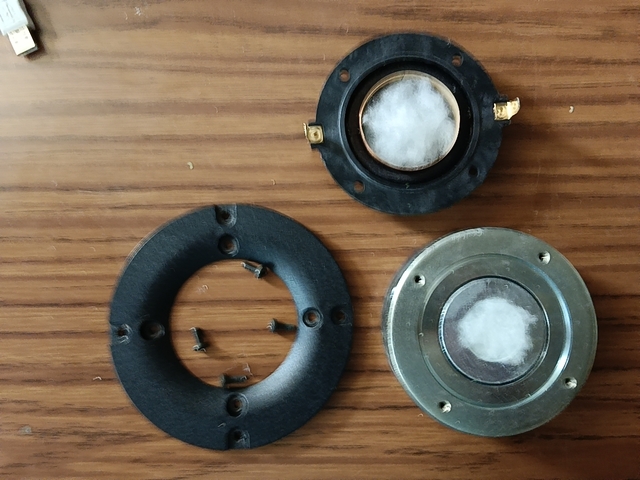

Etirer le kapok pour en placer dans le dôme, tasser avec le pousse dans la cavité.
Ça prend 1/4heure.

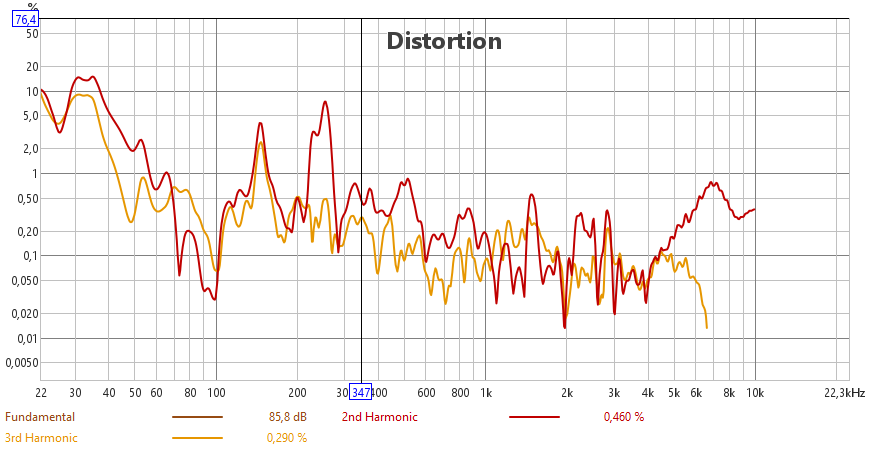

J'avais une distorsion comme ça avant:

[img]http://[/img]

Après

[img]http://[/img]

En dessous de 300 Hz ce sont les modes de la pièce. La D3 est en chute libre, ça s'entend.

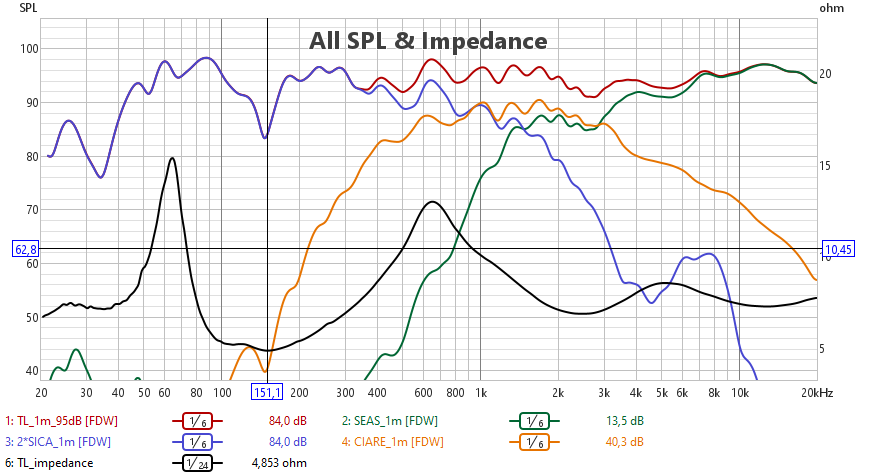

L'enceinte à 1m mesurée à 95 dB avec les HP et l'impédance:

[img]http://[/img]

Minimum 4.85 Ohm, ça va.

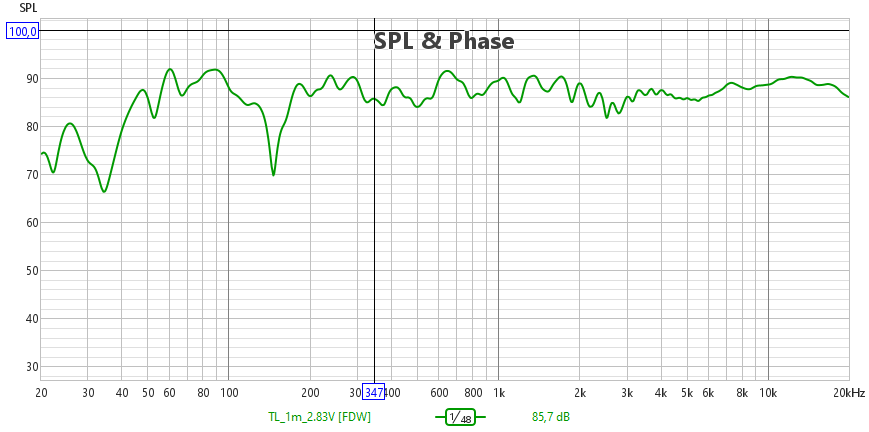

Mesure à 2.83 Volt:

[img]http://[/img]

Ça donne 89 dB à 1m

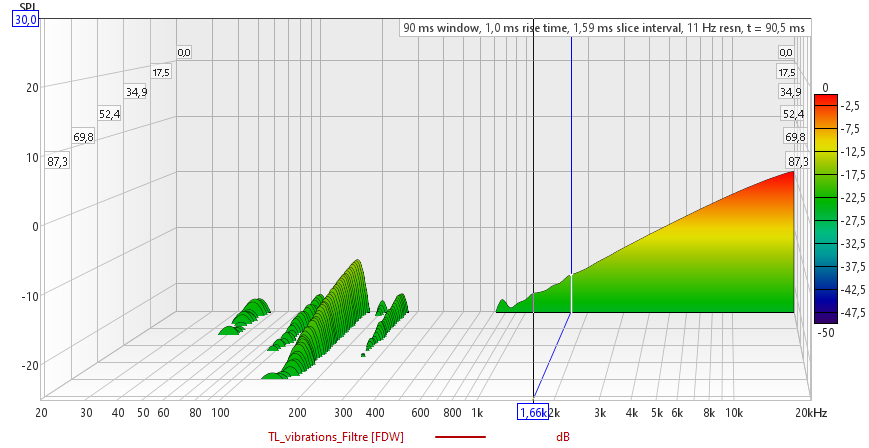

Les vibrations sur la paroi latérale avec le filtre:

[img]http://[/img]

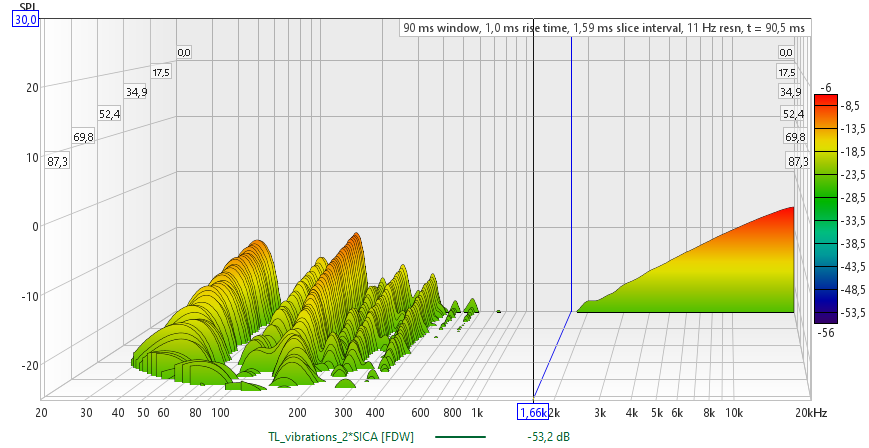

Trop bon, j'ai refait sans le filtre pour voir si je n'avais pas rêvé:

[img]http://[/img]

Ben non, je savais que ça baisserais. Mais pas à se point.

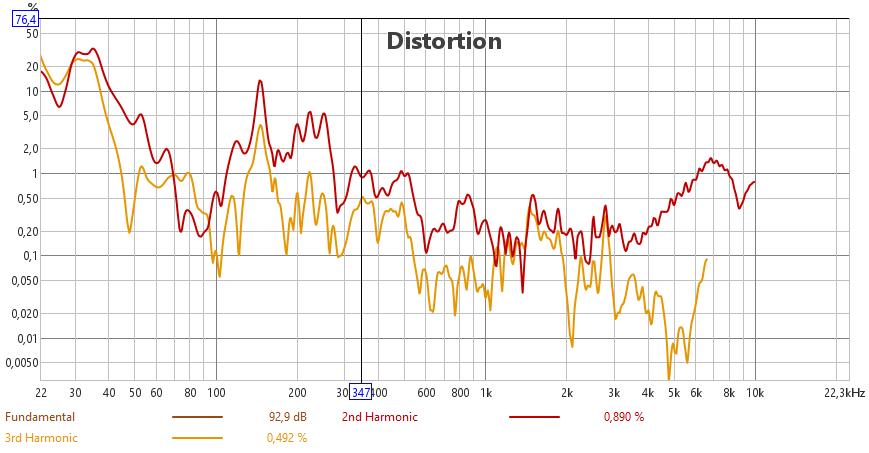

La distorsion à 95 dB:

[img]La distorsion à 95 dB: [img]http://[/img]http://[/img]

La colle du baffle du BR à eu le temps de sécher, je vais pouvoir comparer sous peu.

Jean-Paul
