Le projet audio Orphéus...
#14
Bonjour à tous,

Hier après-midi, j'ai pris le temps d'avancer les câblages et certains détails afin que puisse prochainement être dans les meilleures conditions pour faire tout un ensemble de mesures et tests dans un cadre donné.

Ce faisant, j'ai souhaité calibrer les vu-mètres et j'ai constaté qu'en l'état ils n'étaient pas à la hauteur de leurs très bels esthétiques. Dans un premier temps je soupçonne une tension d'alimentation un peu trop basse (actuellement 5,6Vdc) alors que la notice mentionne 6 à 12Vac/dc.

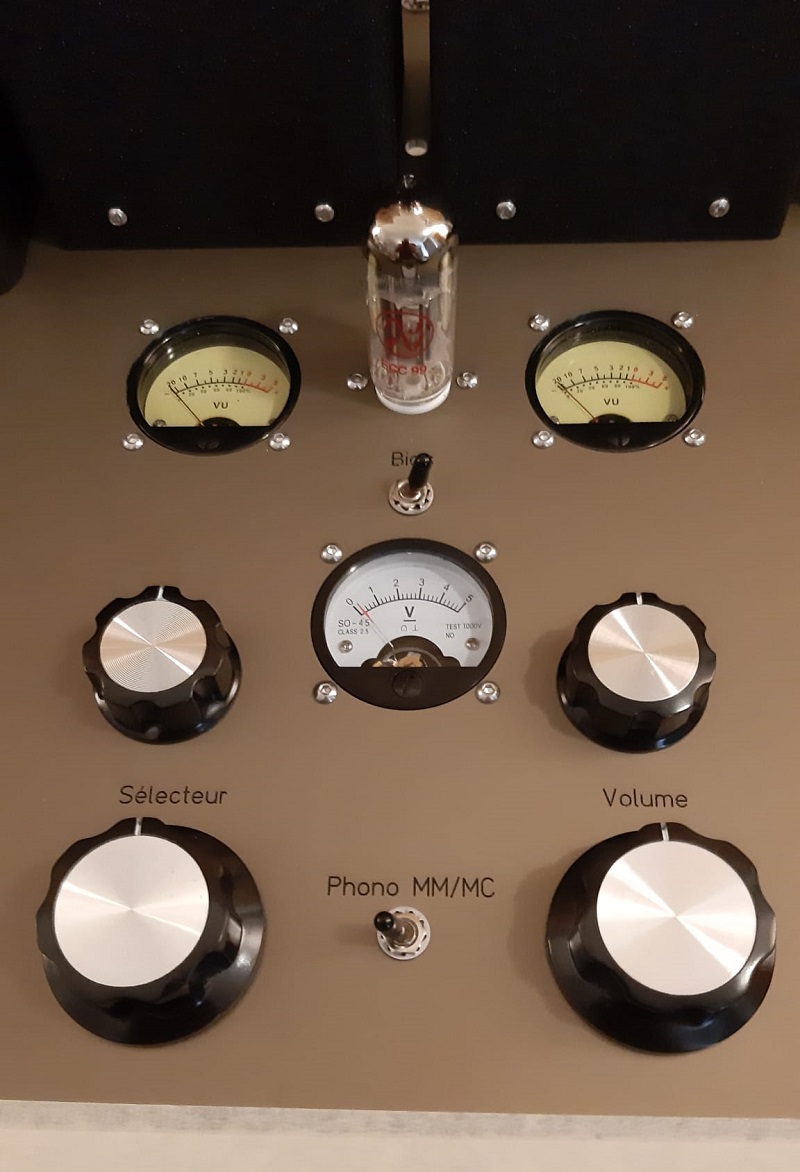

il me faudra donc modifier ce point et voir si je gagne en déviation. A cause d'un petit souci de fixation (serrage) sur le potentiomètre de volume j'ai changé de bouton, puis carrément le diamètre de ces derniers. Les petits font 22 et les grands 30mm...

[Image: bouton10.jpg]

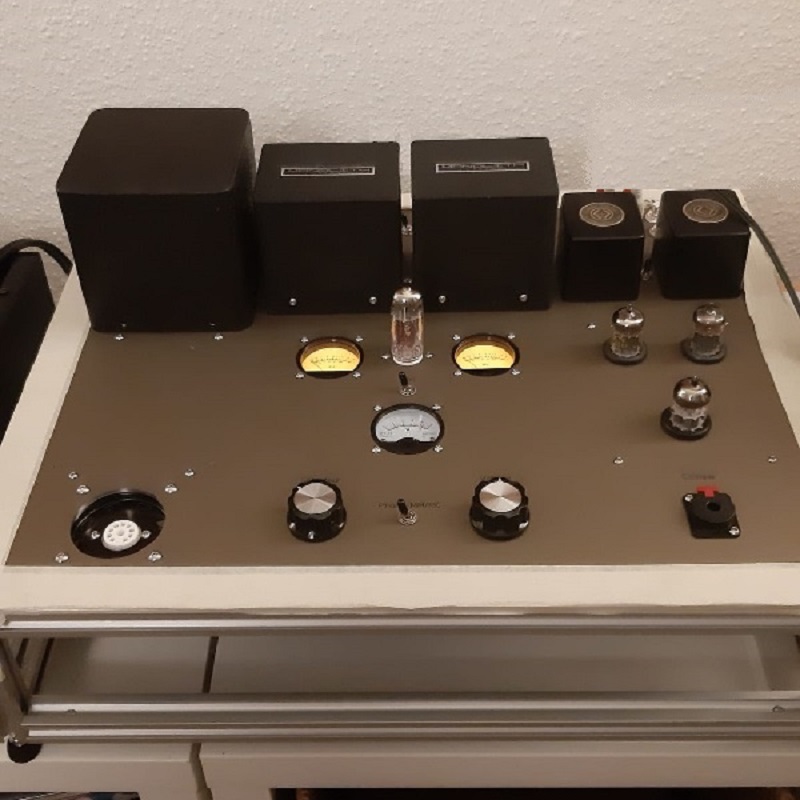

Entre deux choses, coté pile avec en fond sonore une plage d'un collector...

[Image: pre_210.jpg]

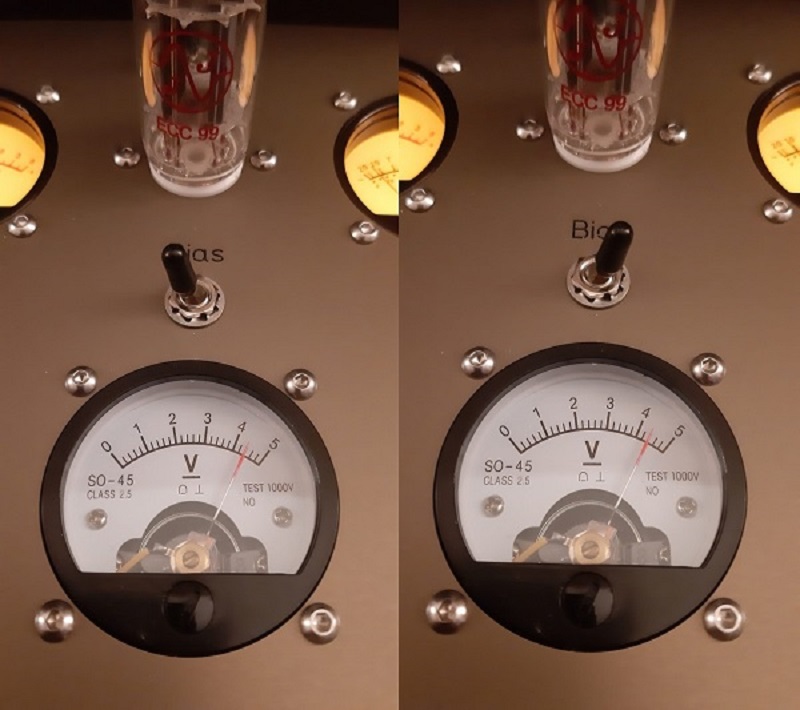

Ci-dessous 2 vues sur le panel analogique dédié à la visualisation de la tension de polarisation de chaque triode de sortie.

[Image: mesure13.jpg]

A suivre.

Salutations. Tony
