Chez Watts

[rastabill]

À un moment tu parle de bass reflex... Je ne comprends pas où se trouve l'évent?

J'ai été voir sur le site. Jordan Watts les HP actuels sont différent ?

[Watts]

Voici un plan qui sera peut être explicite.
L’évent est laminaire, l’ouverture extérieure située juste sous les modules.



Pour ma réalisation je te laisse revoir les photos de la construction.

Ces modules ont été fabriqués dans les années 60.
Je n’ai plus l’histoire exacte de la marque en tête.
Mais, le concepteur Ted Watts est celui qui a créé les LB Goodmans. Il a, je crois, aussi participé à l’élaboration des AE1 à membrane alu.
Si la marque existe toujours, je ne pense pas qu’elle ait beaucoup de rapport avec ce qui se faisait dans les années 60.

[rastabill]

Merci c'est clair maintenant, ce petit hp est étonnant.!!

[Cellindo]

Je reste toujours impressionné par ce que certaines personnes arrivent à réaliser avec leurs deux mains (et quelques outils également).
Bravo, cela me laisse pantois d’admiration !

[Watts]

Merci
Mais il n’y a rien de sorcier dans cette réalisation.
Ce n’est qu’une boite…
Ce qui est stimulant, c’est l’élaboration des astuces pour obtenir quelque chose de rigide et le plus inerte possible.

[Fredoulou]

Salut, suis nouveau moi aussi.
Oh la vache, tes 1eres photos !
J'imagine les soirées, isolé du monde à écouter de la musique !! Le kif!

[Watts]

[Watts]

Je vous propose la description du pavillon de grave que j’ai associé à mes petites Jordan Watts.

La difficulté dans ce genre d’association est d’accorder la rapidité du grave au médium-aiguë.
Lorsque ce dernier est très rapide comme celui de compressions ou de petits hp comme ces Jordan Watts, un caisson classique avec un hp à membrane lourde pour une Fs basse paraîtra traînant et peu défini. J’ai testé avec un 12" Dayton spécialisé dans l’extrême grave. Le résultat n’était pas convaincant.

La pièce d’écoute étant réduite, j’ai supposé que des 15" à membrane légère et très motorisés seraient plus adaptés même si limités dans l’extrême grave.
Je souhaitais un soutien entre 150hz et 40hz environ.

Le d130 de JB Lansing est un 15" présenté en 1948.
C’est le 2e 38cm conçu par celui qui a donné son nom à la firme JBL (James Burrough Martini alias Lansing).
À l’époque on recherchait plutôt un rendement élevé  qu’une fréquence de résonance très basse.
Plusieurs versions se sont succédées pendant de nombreuses décennies (ce qui prouve son grand succès). Les premières versions avaient une fs de 55hz. Les suivantes ont été améliorées pour descendre plus bas : 37hz.

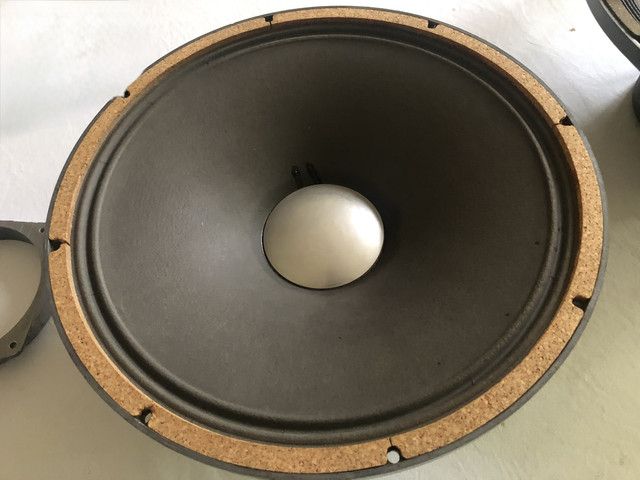

Ses caractéristiques sont exceptionnelles. L’entrefer est très étroit, la bobine est la première à atteindre un diamètre de 10cm. Elle est en fil plat d’aluminium pour être légère. L’aimant alnico est très puissant. Il en résulte un rendement de 103db/w/1m. L’équipage mobile est très léger : 29g tout compris.
Je passe vite sur ses capacités large bande puisque ce n’est pas ce que cherchais. Il possède un cache poussière en alu pour étendre sa plage d’utilisation dans le médium.
C’est un hp magnifique

---

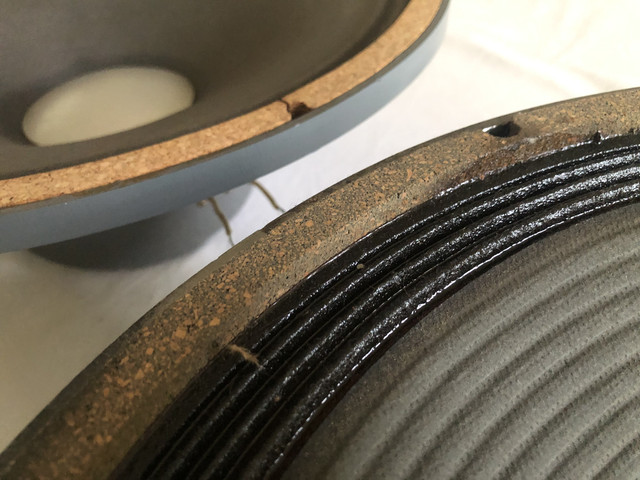

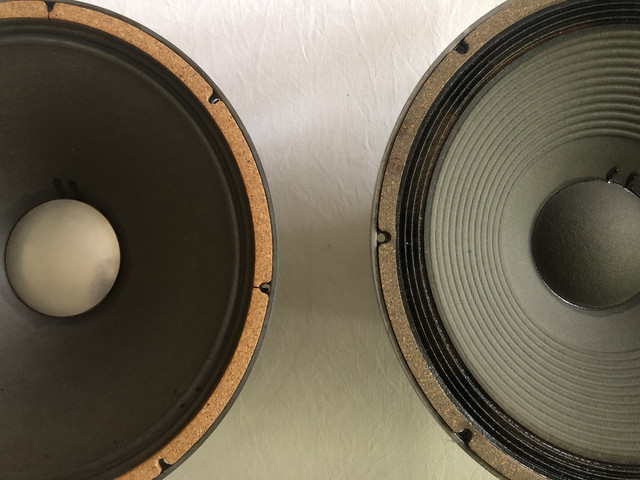

En comparaison avec un autre JBL (à droite)plus récent LE15B conçu pour une fs plus basse mais au rendement plus faible (97db/w/1m), on voit que la membrane est beaucoup plus délicate et la suspension périphérique intégrée au cône en papier.
Le spider est aussi plus raide.
Tout pour le rendement et la rapidité…



Le châssis est plus léger tout en finesse.

[Fredoulou]

Pas de commentaire de ma part autre que wouahou car les 3/4 de ce que tu racontes ne sont pas à la portée de ma compréhension, mais ce qui m'hallucine dans ta démarche c'est le mélange d'artisanat pointu avec une électronique high end. Un grand bravo !

[Watts]

Au début du cinéma parlant, la Western Electric a mis au point de très grands pavillons large-bande (15a 16a…) qui couvraient une grande partie de la plage audible depuis le bas médium haut grave jusqu’au haut médium suffisant pour la voix mais limités dans le grave et l’aigu.
Il a fallu concevoir des systèmes qui puissent descendre, capables de suivre en rapidité et rendement ces pavillons monumentaux.
Un exemple est le pavillon Mirrophonic (du nom de la chaîne de salles de cinéma pour laquelle il a été conçu).
Il s’agit d’un pavillon en pseudo W chargeant un baffle plan.
Ce type de charge présente une coupure haute naturelle vers 300hz et est adaptée aux hp à suspension raide.

---

Pas de commentaire de ma part autre que wouahou car les 3/4 de ce que tu racontes ne sont pas à la portée de ma compréhension, mais ce qui m'hallucine dans ta démarche c'est le mélange d'artisanat pointu avec une électronique high end. Un grand bravo !

Désolé si mon discours est abscons.
Fs c’est la fréquence de résonance. La limite inférieure théorique que peut atteindre un hp sans artifice.
