Passez au courant symétrique !

[Nico-Macaron]

Salut Supseb et Gonzo,

Je me suis inspiré des produits Mudra Akustik pour le câblage de mes transfos d'isolement, chez Mudra il n'y a pas de Terre sur les prises en sortie du transfo, juste les 2 phases (+/- 115 V).

J'ai lu sur un forum d'électriciens, qu'il ne fallait pas relier la Terre originelle en sortie du transfo symétrique, que c'était contreproductif et allait contre le principe même d'un transfo d'isolement. Par ici j'ai pu lire que certains recommandaient d'utiliser la sortie 0V du transfo en guise de Terre.

Sur le câblage de Supseb la Terre est pontée à la prise en sortie du transfo et même repiquée dans les sorties du transfo (le point 0 Volt). Cela me paraît un peu tordu à priori, non !?

[supseb]

salut,
j'ai egalement ajouter un différentiel 30ma
Je me suis posé la question : en cas de défaut sur ton équipement, la charge ne peut pas être évacuée vers la terre si le circuit est flottant, ce qui limite l’efficacité du différentiel
je ne connais pas l impact sur le son par contre, mais sécurité avant tout ;-)

[JLR]

Bonjour
J’ai fait le même montage avec en plus un différentiel avant le transfo qui sert d’interrupteur pour couper le transfo. Ma boite comporte le transfo les 2 différentiels et des prises 230v directes, coupées ou pas par le différentiel général.
Ça me donne plusieurs possibilités pour les branchements. Certaines sont cablées en 1.3 mm2 et d’autres en 3.3 mm2.

[KIKIWILLYBEE]

Bonsoir les Gars ,

Svp,
Suis tombé sur cette littérature :
https://www.headphonesty.com/2025/11/ind...pJyY6Tvqhg

https://www.onfilter.com/filtered-pdu

Et pour l'évaluation (post dispositifs) j’utilise cela , en lecture le résultat final (25omV. Avant traitement, (c’est distribuée par LHY., Je peux le prêter …) , après 2oHoo. , je passe à 4o.mV.

…
Bien à vous,
Cordialement,
W ;-).

[supseb]

bonsoir KIKIWILLYBEE,
je planche dessus en parallèle car après mesure mon DAC as un assez fort champe électromagnétique d interférence...je n ai pas de solution simple l 'éloigner semble le plus facile mais pas d un point de vue pratique, et s il passe de parasite en interne c est plus difficile a gérer...
je suis pas certain de voir a un rapport avec la symétrisation par contre ? ;-)

---

Bonsoir JLR,
C’est vraiment intéressant de voir les différents types de câblages.
et tes double diff aussi mais un inter aurai pas sufis au primaire , car ton tableau électrique a déjà un diff .
tu as sans doute placer une sensibilité différente ?
tu choisi 1.3mm et 3.3mm en fonction de ce qu envoie ta source numérique ou analogique ?


apres reflexion: je vais placer un câble secteur 2,5 ou 2mm occ double blindage multibrin (donc sertie au transfo ) au secondaire quî filera a la prise mural. afin de préserver la pureté du signal produit.

[JLR]

Bonjour
Je n’ai pas diff au tableau electrique. J’ai utilisé un diff général, car j’en avais un, de plus je suis certain qu’il passe la puissance si besoin, ça permet aussi de couper le neutre et la phase.
L’incidence sur le son , je ne sais pas mais je ne ressens pas de pb.

[gonzo]

de passage ...rapidos

salut supseb

Je me suis posé la question : en cas de défaut sur ton équipement, la charge ne peut pas être évacuée vers la terre si le circuit est flottant, ce qui limite*** l’efficacité du différentiel

***plus précisément
dans le cas ou l 'on ne désire pas , ou l' on n 'a pas raccorder involontairement la terre en point milieu d 'un transfo symétriseur  , le différentiel en sortie ne pourra être d 'aucune efficacité

https://enceintesetmusiques.com/forum/pr...iseur-3222

après réflexion: je vais placer un câble secteur 2,5 ou 2mm occ double blindage multibrin (donc sertie au transfo ) au secondaire quî filera a la prise mural. afin de préserver la pureté du signal produit.

excuse pour les  questions....
pourquoi du multibrin ?
et quelle distance y a t' il entre ton transfo et ton système ???

je me permets ces questions ,car tu peux très bien  avoir d excellent résultat à l 'écoute
avec de simple conducteurs rigide dont ceux dédié à la phase et neutre seraient  torsadé ensemble et  le conducteur de terre mis à  part de cette torsade

puis  l' ensemble mis dans une simple gaine icta ou tube iro

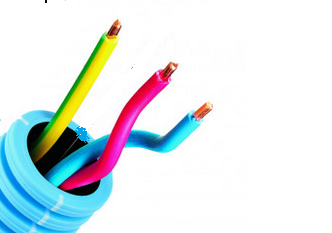

genre


c 'est aussi très efficace et à moindre cout ....

à+++++++++++++++++++++++++

à +

[supseb]

Sympa, merci ! Moi je campe ici en ce moment, il y a beaucoup de sujets à lire.

Je pensais utiliser du multibrin pour limiter les vibrations, mais la torsade pourrait corriger cela.
Je m’interroge surtout sur la qualité du cuivre en sortie et sur le blindage, afin que mes lampes ne soient pas parasitées et pour exploiter correctement le signal du transfo.
Le monobrin, ça attaque assez fort, mais l’ajout d’une multiprise a complètement changé le rendu.
Je pensais à l’ELECAUDIO CS-361B, qui a de bons retours, mais j’hésite encore, car je dois ensuite trouver une combinaison cohérente entre une nouvelle multiprise avec les même câble que la prise (donc mono si je reste ainsi) et les câbles secteur pour mes trois éléments.
