[Audio]

Lorsque tu appuie sur la membrane y t-il de l'air qui sors?
Il y a peut être une rainure usinée a l'intérieur afin que l'air puisse circuler?
Une ventilation est nécessaire, sur la vue côté membrane, y a t-il du jeu entre l'ogive et la membrane?
Ce qui est certain c'est que ces moteurs ont un montage différend des pièces polaires.
En général la ventilation se fait soit par l'arrière du HP soit par devant, dans ce cas le dôme cache poussière laisse passer l'air (Siare 19TSP par exemple).
Autre cas de figure, l'air circule entre l'ogive et la bobine mobile côté membrane (Tang Band).

[Jean-Paul]

Il n'y a pas de rainure mais un coup de forêt sur la ferrite en face du trou, pas d'air qui circule. Ils ont peut-être besoin d'un repère lors du montage.
Il y a un jeu entre l'ogive et la membrane, la ventilation doit se faire par là je suppose.

Jean-Paul

---

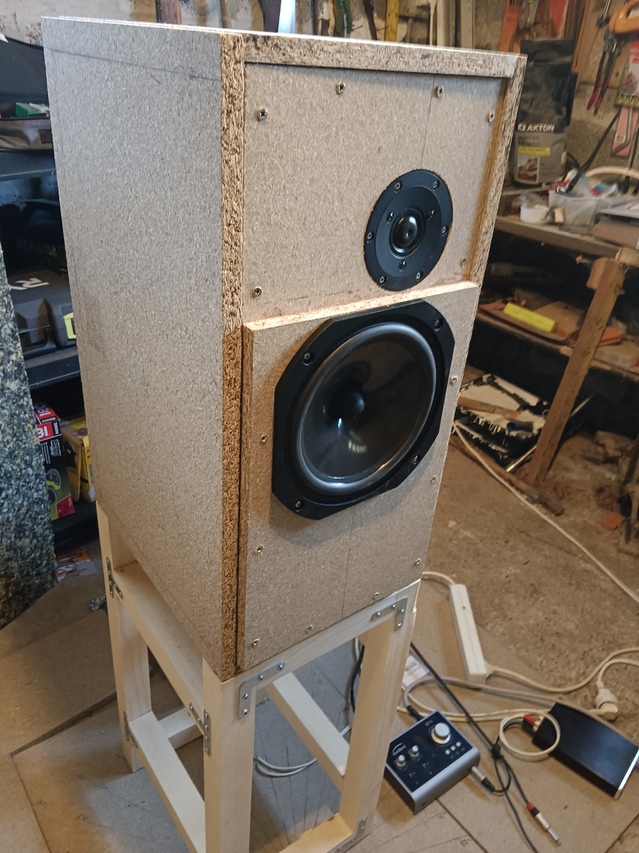

Les mesures du HM210Z12 avec le Satori TW29RN-8

[img][/img]

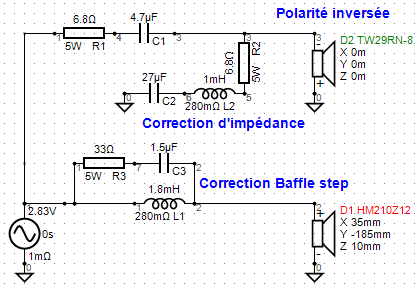

Le filtre:

[img][/img]

Assez semblable au précédent.

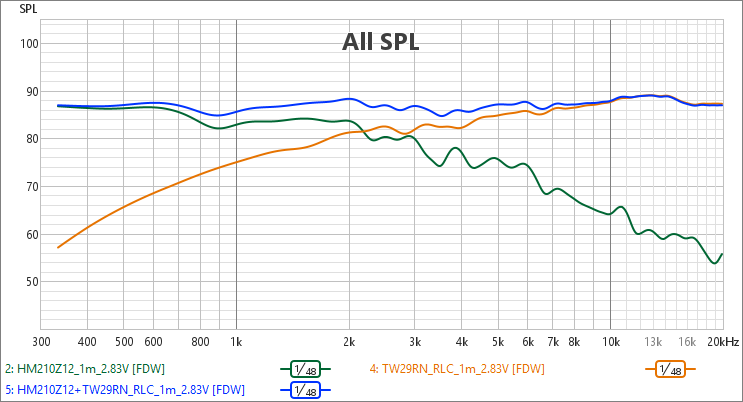

Les SPL à 1m:

[img][/img]

Ça se recouvre bien de 300 à 10000 Hz, 6 dB au point de croisement.

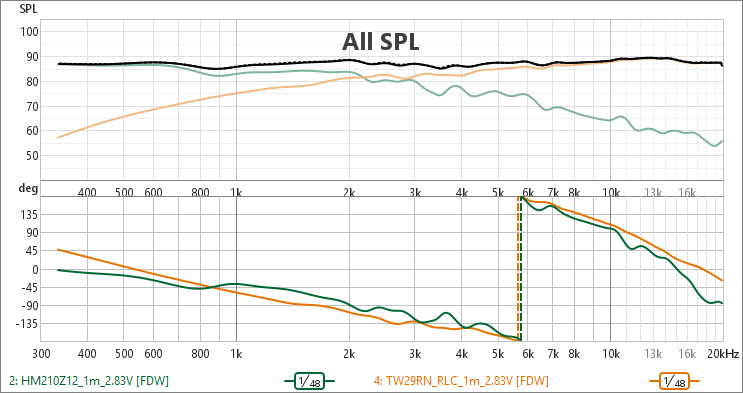

Les Phases:

[img][/img]

Un peu écartées, mais ça se suit bien sur toute la plage.

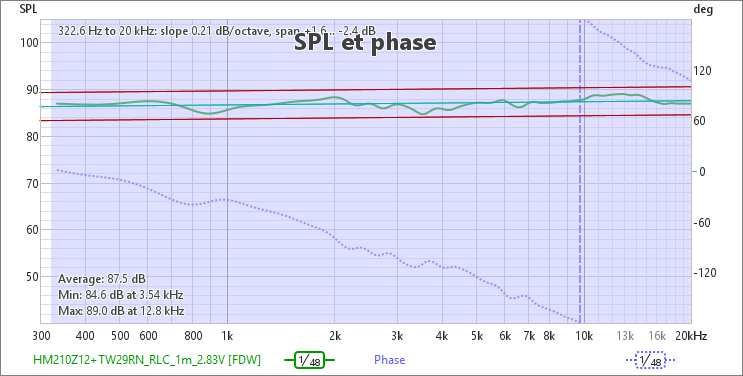

L'enceinte à 1m:

[img][/img]

Ça se tient dans +/- 2dB, Moyenne 87.5 DB  à 1m pour 2.83 Volt.

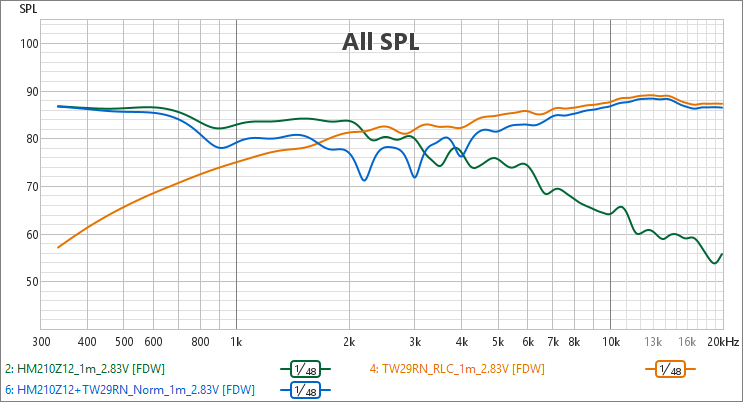

Avec le tweeter en polarité normale:

[img][/img]

Ça fait un creux.

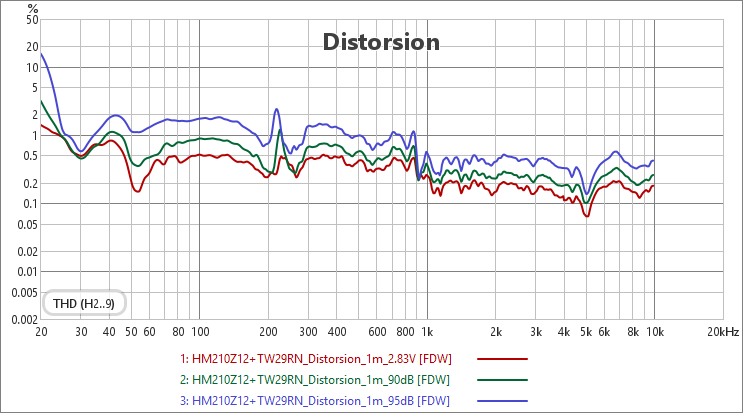

La distorsion THD à 87, 90 et 95 dB:

[img][/img]

Moins bien qu'avec le SEAS CA22RNY sous 1000 Hz.

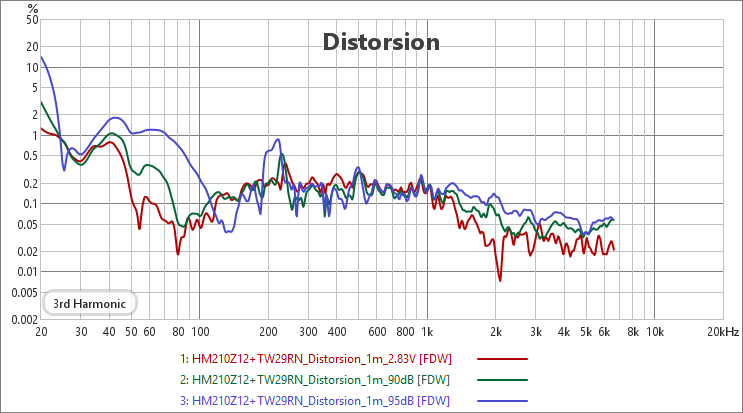

La distorsion 3éme harmonique à 87, 90 et 95 dB:

[img][/img]

C'est bien.

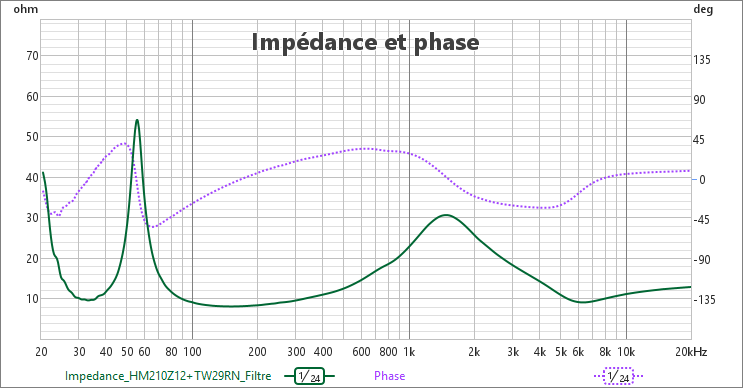

L'impédance:

[img][/img]

Minimum 8 Ohm, pas trop torturée. Facile pour l'ampli.

Voilà pour les mesures, reste à faire les captures pour comparer.

Jean-Paul
