Ustars Audio C19... Un très bon streamer abordable...

[Vincent.]

Merci Willy.

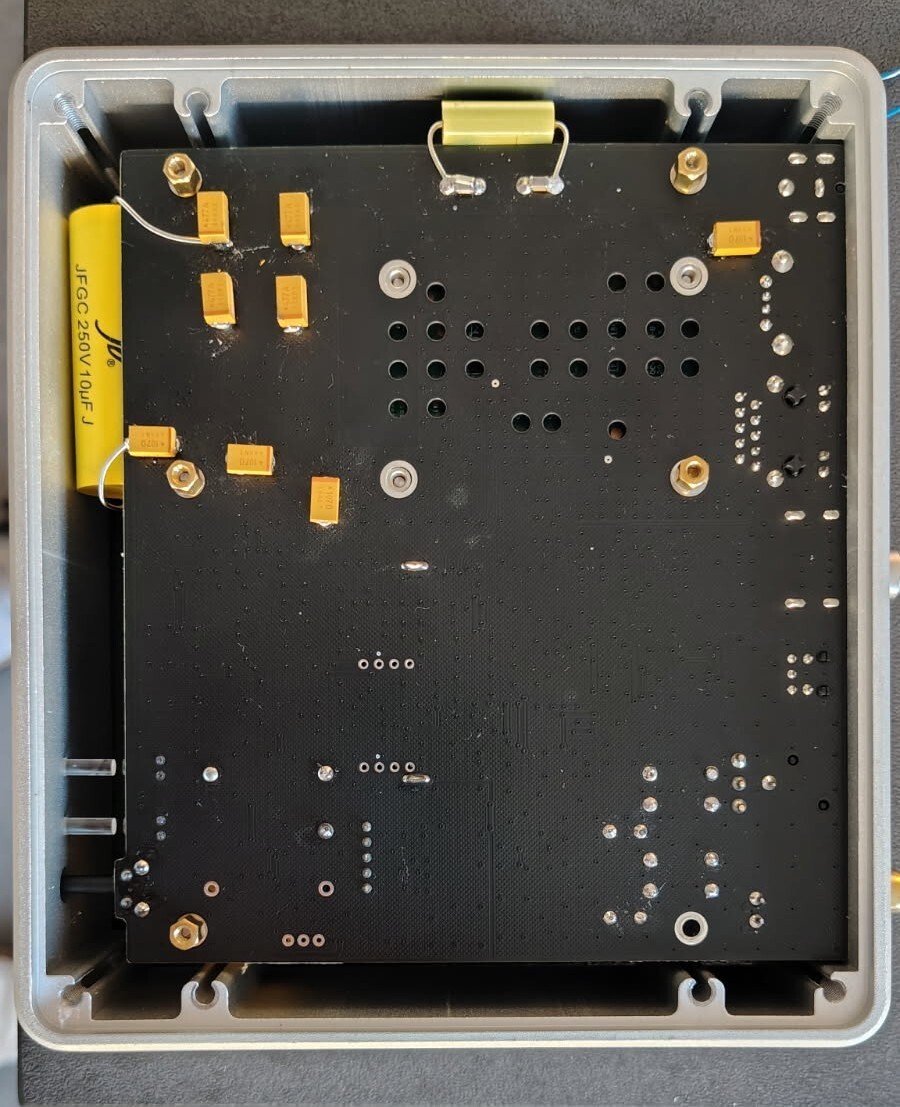

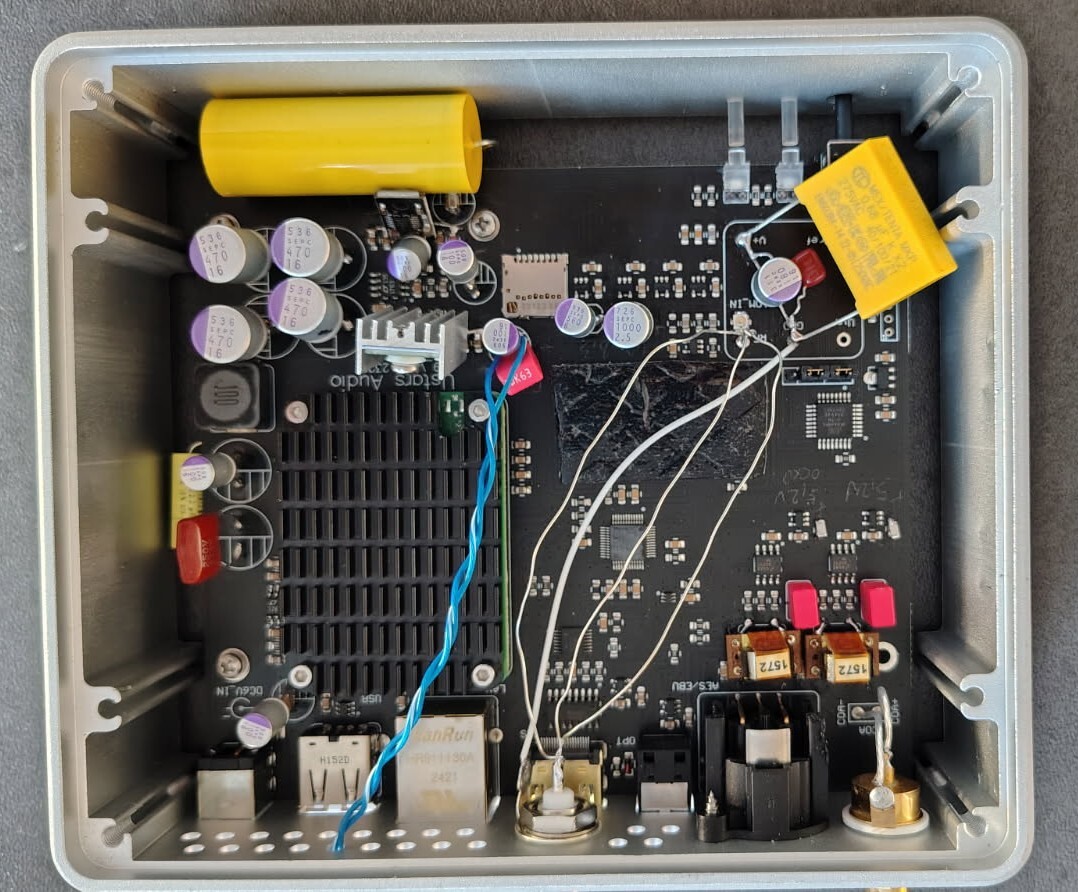

Impressionnants ces SC !
Et quid de ce filtre mode commun en amont de la carte alim ? une bonne idée ?

https://iancanada.ca/products/cmchoker-c...wer-supply

[KIKIWILLYBEE]

Bonjour Vincent.’!

Il faut effectivement alimenter le dispositif , comme celui ci inclus un pont redresseur l’apport de la tension peut se faire en AC.  ou DC.
Ce filtre est proposé dans le cas d’une alimentation AC., et cela à partir d’un simple transformateur AC/AC. en amont
ce précédent, selon sa qualité, peut +/_ laisser passer une composante continu source de pollution et des bruits transmis par le mode commun , la masse .
Ce type de bruit n’est pas traiter par nos ldo. (Régulateurs LT.TPS,LM…)..
Placé en amont , ce filtre en mode self , alias choke CM.(mode commun) filtrera la composante continu et ces bruits transmis par la masse .et plus largement isolera le mode commun de ses pollutions externes.
Ici les filtres de type self. sont des TDK. choisis pour leur performance dans la bande audio.
Il faut donc l’envisager , si le mode d'alimentation choisi est AC. à partir d’un transfo. AC.AC., dont la qualité est aussi un élément clef (Toroidy. .Pl audio-grade pour les DIY.’ers.).(cependant on peut supposer que la somme des filtrages mise en jeux permettent ici d’économiser le maximum sur les différentes options d’alimentation AC. ou même DC….)
…

Bien à vous,
Cordialement,
W :-)
