Zyxel GS108B v3
#31
(08-07-2021, 09:47 PM)Jacques92 a écrit : hello,
Ce switch tweaké c'est pareil, un peu mieux, bien mieux qu'un qu'un D-Link tweaké ?

Salut Jacques, chez moi c'est meilleur qu'un Buffalo tweaké horloge + condensateurs sur les rails 3,3, 1,5 et 1 V (avec ses régulateurs à découpage d'origine sur la carte).

L'inconvénient comme il n'est pas manageable est que tu ne pas le forcer en 100Mo. Lit l'essai de Joël sur le lien Audiophile magazine sur le premier message du fil.
3D LAB NANO Platinum player v5, Job INT, JMR EMP 2
Câbles Rasta CS92, DC16 Gold, RL14 Gold et JMR 1132 sur HP - Courant symétrique, barrette Actinote tweakée - Switchs Xyxel GS108B v3 tweakés LT3045+OCXO entre Serveur et Player, alimentations J92, câbles RJ45 Monoprice Flat 30AWG +  1attack 24AWG Cat8 + Yauhody 26AWG Cat8 rond, Serveur LMS Fedora RT sur PC fanless SSD alimenté en linéaire
Répondre
#32
(08-08-2021, 07:57 AM)Audiodémat a écrit :
(08-07-2021, 09:47 PM)Jacques92 a écrit : hello,
Ce switch tweaké c'est pareil, un peu mieux, bien mieux qu'un qu'un D-Link tweaké ?

Salut Jacques, chez moi c'est meilleur qu'un Buffalo tweaké horloge + condensateurs sur les rails 3,3, 1,5 et 1 V (avec ses régulateurs à découpage d'origine sur la carte).

L'inconvénient comme il n'est pas manageable est que tu ne pas le forcer en 100Mo. Lit l'essai de Joël sur le lien Audiophile magazine sur le premier message du fil.
hello Audiodémat,
jolie trouvaille  Idea bien vu !

à vous lire, je sens que j'ai misé sur le mauvais cheval avec mes TrendNet à 15eur car font du "100Mb pur jus"
Les TrendNet TE 100-55 sont bien car : 100Mb / petits / 1 seul reg à virer (le 3.3V, le 1.1V étant interne) / sonnent joliment / on peut faire sauter les LED pour gagner un chouilla (ca n'affecte pas le fonctionnement) / consomme rien (0.25A max de mémoire) / à ce s prix-là, on peut faire cascades sans se ruiner
Mais à l'usage du fer à souder sur ce PCB, il se pose un gros pb : plus c'est petit, plus c'est prise de tete pour y faire des modifications ! Et malgré la loupe ! Les condensateurs 0.75*1mm... ne sont pas gros...

Ce Zyxel a-t-il un PCB de taille "raisonnable" avec des composants "pas trop rikiki" et "pas trop serrés" afin d'y jouer du fer facile sans faire cata car on a ripé de 1mm ?  Smile
Cdt
Répondre
#33
Bon, je n'utilise plus de switch dans ma configuration actuelle mais il a l'air intéressant ce petit Zytel.
Tout ce que j'aime, petit, léger, pas cher... small is beautiful !!  Tongue

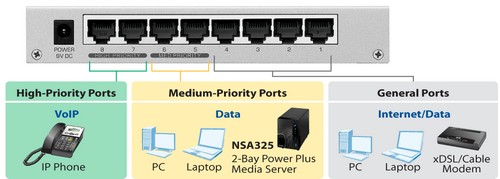

Pas configurable mais près configuré avec des ports prioritaires pour le QOS.
[Image: zyxel-gs108bv2-5.jpg]

Vous percevez une différence entre les ports utilisés ?
! Mon installation !
ROON + HQP / Hdplex H3-i5 > DST-00 Diretta > HOLO Spring 3 > SQM > Benchmark AHB2 / Recital Audio Illumine HEFA // Upload IMG  //
Répondre
#34
(08-09-2021, 05:06 PM)phile a écrit : hello Audiodémat,
jolie trouvaille  Idea bien vu !

à vous lire, je sens que j'ai misé sur le mauvais cheval avec mes TrendNet à 15eur car font du "100Mb pur jus"
Les TrendNet TE 100-55 sont bien car : 100Mb / petits / 1 seul reg à virer (le 3.3V, le 1.1V étant interne) / sonnent joliment / on peut faire sauter les LED pour gagner un chouilla (ca n'affecte pas le fonctionnement) / consomme rien (0.25A max de mémoire) / à ce s prix-là, on peut faire cascades sans se ruiner
Mais à l'usage du fer à souder sur ce PCB, il se pose un gros pb : plus c'est petit, plus c'est prise de tete pour y faire des modifications ! Et malgré la loupe ! Les condensateurs 0.75*1mm... ne sont pas gros...

Ce Zyxel a-t-il un PCB de taille "raisonnable" avec des composants "pas trop rikiki" et "pas trop serrés" afin d'y jouer du fer facile sans faire cata car on a ripé de 1mm ?  Smile
Cdt

Salut phile,

C'est un PCB récent avec de petits composants mais le 3,3 V est fait directement pas un régulateur linéaire (donc pas besoin d'y toucher), pour le 1,2 V il y a une self à soudures traversantes (facile à retirer) et un quartz avec rien autour (2 pins traversant à dessouder). Les 2 condensateurs du quartz se trouve à 2 cm. Ils sont tout petit mais se retire facilement d'un petit coup de tournevis. Le risque est très faible pour le tweak (voir la photo en page 1 qui donne une bonne idée de la taille des composants).

(08-09-2021, 08:05 PM)zaurux a écrit : Bon, je n'utilise plus de switch dans ma configuration actuelle mais il a l'air intéressant ce petit Zytel.
Tout ce que j'aime, petit, léger, pas cher... small is beautiful !!  Tongue

Pas configurable mais près configuré avec des ports prioritaires pour le QOS.

Vous percevez une différence entre les ports utilisés ?

Bonsoir Zaurux,

Je n'ai pas fait cet essai : je n'utilise que les 2 ports "high". Par rapport au Buffalo 2008 tweaké horloge mais avec 3 régulateurs à découpage sur le PCB, le son est meilleur, particulièrement les aigus plus propres.

Dès que j'aurai un moment, je brancherai un Zyxel à la place du switch ou est raccordé le NAS pour être dans la configuration préconisée par Silent Angel pour le Bonn N16 LPS (mais avec 2 Zyxel à 8 ports). Je ne sais pas si ce sera mieux qu'avec mon switch de gamer avec les ports NAS + audio en priorité max. Je ferai un petit compte rendu.

Par contre il existe une version à 8 ports manageables (36 € en 8 ports et 26 € en 5 ports sur Amazon) mais je ne sais pas s'il s'agit du même PCB que celui-ci ou si le hardware est différent. Voici les liens : https://www.amazon.fr/gp/product/B0798PVTQ6 et https://www.amazon.fr/gp/product/B0798PKGFQ

Si quelqu'un en possède un, ce serait sympa de poster les photos du PCB (il y a 3 vis à enlever pour y accéder).
Même demande à ceux qui seraient tentés d'en acheter un pour voir : la version manageable serait idéale (si elle est aussi facile à tweaker que celle-ci) car elle permettrait en plus de choisir 1 Go ou 100 Mo.
3D LAB NANO Platinum player v5, Job INT, JMR EMP 2
Câbles Rasta CS92, DC16 Gold, RL14 Gold et JMR 1132 sur HP - Courant symétrique, barrette Actinote tweakée - Switchs Xyxel GS108B v3 tweakés LT3045+OCXO entre Serveur et Player, alimentations J92, câbles RJ45 Monoprice Flat 30AWG +  1attack 24AWG Cat8 + Yauhody 26AWG Cat8 rond, Serveur LMS Fedora RT sur PC fanless SSD alimenté en linéaire
Répondre
#35
Pourtant, je n'ai plus de switch dans mon système... mais je creuse la solution.
Alors, je vous ai trouvé le tweak ultime.  Tongue
Si quelqu'un se sent en capacité, je veux bien un exemplaire pour moi (on partage les frais, etc..) !!  At

Je suis et j'échange avec Streamfidelity sur plusieurs forums. Il a optimisé son serveur (en autres) en employant une carte Solarflare SFP pro à très faible latence.
Cet audiophile allemand fait désormais commerce de plusieurs solutions et j'ai remarqué que dans son système, il intégrait un Zyxel juste avant son streamer.
Suite à une discussion sur Audiophile Style, il a partagé l'info (... encore Gert Volk):
https://www.aktives-hoeren.de/viewtopic....77#p183677
Et merci Google translate !! Je ne maitrise pas la langue de Goethe..
https://translate.google.com/translate?s...6t%3D11581

J'attends vos réactions !!  Big Grin

[Image: p1050881c5k4d.jpg]

[Image: 1v22xlm317x1000s5jjz.jpg]
! Mon installation !
ROON + HQP / Hdplex H3-i5 > DST-00 Diretta > HOLO Spring 3 > SQM > Benchmark AHB2 / Recital Audio Illumine HEFA // Upload IMG  //
Répondre
#36
Bonjour Zaurux et merci pour le lien !

Si je comprends bien (merci Google trad) il a changé le régulateur à découpage 1,1V par une solution linéaire de son cru et installé une horloge Sellarz 25MHz pour un résultat superlatif.

Apparemment, ces tweaks sonnent mieux sur un Zyxel que sur d'autres switchs
Pluie du matin n'arrête pas le sous-marin
Répondre
#37
Bonjour à tous,

j'avais mis le lien vers le tweak de Gert Volk en première page du post. C'est suite à ceci que j'ai décidé de faire le tweak du 1,2 V avec un LM317T fixé contre le boîtier. Pour ma part, j'ai choisi de le souder sous le PCB. J'y ai ajouté le tweak condensateur de Nard (MKP + céramique + Oscon) ainsi que le filtre RLC en amont du régulateur à très faible bruit (LT3042) alimentant l'horloge.

Au final, sur le papier, on est au-delà du Bonn N16 LPS : régulateur linéaire sur le 1,2 V, condensateur de découplage, horloge femto (je ne sais pas quelle qualité d'horloge est installé sur le Bonn) et alimentation de grande qualité sur l'horloge. Le résultat global dépend aussi de la qualité de l'alimentation linéaire en amont et du câble DC.

Je confirme le bon fonctionnement en isolation totale. Hier, j'ai remplacé le Netgear S808E (switch de gamer) par un Zyxel full tweaké. Je suis donc dans la configuration préconisée par Silent Angel et cela fonctionne bien. J'attends encore quelques jours que tout cela se stabilise, surtout que j'ai depuis quelques jours un RL 14 Gold en modulation (suite à la commande groupée du forum).
3D LAB NANO Platinum player v5, Job INT, JMR EMP 2
Câbles Rasta CS92, DC16 Gold, RL14 Gold et JMR 1132 sur HP - Courant symétrique, barrette Actinote tweakée - Switchs Xyxel GS108B v3 tweakés LT3045+OCXO entre Serveur et Player, alimentations J92, câbles RJ45 Monoprice Flat 30AWG +  1attack 24AWG Cat8 + Yauhody 26AWG Cat8 rond, Serveur LMS Fedora RT sur PC fanless SSD alimenté en linéaire
Répondre
#38
Euh.. désolé, j'avais raté l'info Audiomat.
Bon, ça relance la discussion ! Smile
! Mon installation !
ROON + HQP / Hdplex H3-i5 > DST-00 Diretta > HOLO Spring 3 > SQM > Benchmark AHB2 / Recital Audio Illumine HEFA // Upload IMG  //
Répondre
#39
Yep Cool
Pluie du matin n'arrête pas le sous-marin
Répondre
#40
(08-12-2021, 02:07 PM)zaurux a écrit : Euh.. désolé, j'avais raté l'info Audiomat.
Bon, ça relance la discussion ! Smile

Pas de soucis Wink
3D LAB NANO Platinum player v5, Job INT, JMR EMP 2
Câbles Rasta CS92, DC16 Gold, RL14 Gold et JMR 1132 sur HP - Courant symétrique, barrette Actinote tweakée - Switchs Xyxel GS108B v3 tweakés LT3045+OCXO entre Serveur et Player, alimentations J92, câbles RJ45 Monoprice Flat 30AWG +  1attack 24AWG Cat8 + Yauhody 26AWG Cat8 rond, Serveur LMS Fedora RT sur PC fanless SSD alimenté en linéaire
