Bonjour à tous

Pour faire suite au post:
https://forum-hifi.fr/thread-42253.html

En attendant la livraison du traitement acoustique, j'ai recâblé le filtre, simplifié le cheminement des câbles...
J'ai essayé de calculer l'écart qu'il faut entre le pavillon et le HP.
Je pense avoir fait correctement les manips décrites dans le tuto de Jean-Paul.
J'ai certainement loupé une étape car je suis toujours en rouge (erreur maxi).
Je vais avoir besoin d'aide

En attendant, j'ai aligné, plus ou moins bien, les membranes du HP et de la compression.
Bon, il faudra trouver une solution pour l'esthétique. Filtre avec décalage, pavillon plus court...



Enfin les cartons sont arrivés. :
J'ai pu me consacrer à l'installation du traitement acoustique.

2 Triptrap 120 cm et 2 Triptrap 60 cm installés dans les coins derrières les enceintes.



1 Flexrange range limiter 50 Hz. 120*60 cm. épaisseur 22 cm. posé par terre à coté de la TV.
1 Flexrange range limiter 50 Hz. 120*60 cm. épaisseur 22 cm. sur le dossier du canapé. Pas encore fixé, susceptible d'être déplacé.
2  Flexrange range limiter 50 Hz. 60*60 cm. épaisseur 22 cm. fixés au dessus de la TV.





Le placement du traitement acoustique n'a pas été simple.
j'ai hésité à fixer les panneaux définitivement, seuls les deux au dessus de la TV sont fixés. Peur de l'erreur.
Le sujet est délicat et REW est d'une grande aide, avec un grand nombre d'acquisition et des incertitudes. Les mesures dans le grave ne sont pas systématiquement répétables.
le moindre déplacement par exemple du fauteuil ( volumineux) modifie le résultat.
Donc c'est une photo, à l'instant T.

SPL avant et après traitement acoustique et correction sweet room.


RT30:
courbe rouge, avec traitement acoustique.


Décomposition sans traitement acoustique:


Décomposition avec traitement acoustique:

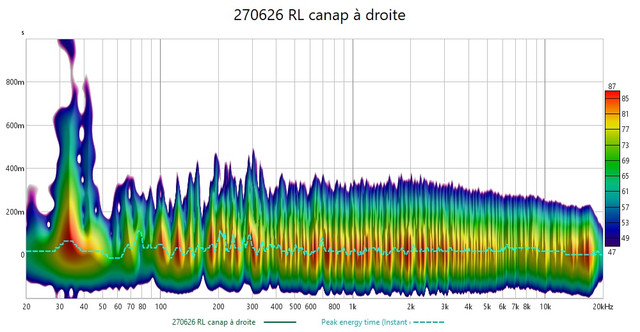

Spectrogramme sans traitement acoustique:

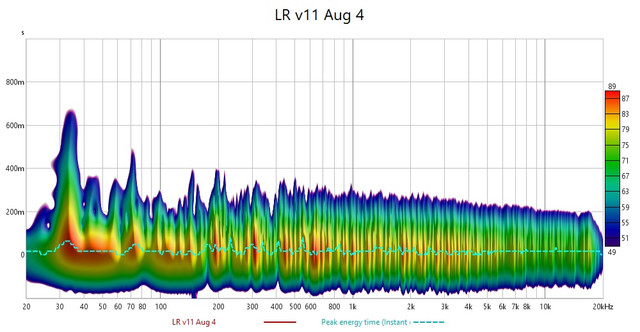

Spectrogramme avec traitement acoustique:


Il faudrait rajouter quelques panneaux pour atteindre la cible. Les prévisions de Philippe qui m'a aidé dans le choix des panneaux était justes, merci.
Pour la prochaine évolution, je pense rajouter des diffuseurs.

Le traitement acoustique associé aux nombreux essais de placement des enceintes n'ont pas permis de "lisser" la courbe SPL, notamment à 50 Hz où un creux important persiste.

J'ai du avoir recours à la correction "sweet room" inclue dans l'ampli Devialet. Bien que je sois réfractaire à tout traitement numérique, je dois reconnaitre que cette fonction est très efficace et répétitive.

Left: 60Hz;6dB_80Hz;4dB_120Hz;4dB_1000Hz;-3dB
Right: 60Hz;-1dB_80Hz;12dB_120Hz;-2dB_300Hz;-5dB_1000;-2dB_2000Hz;-5dB
Q factor 3

Je ne souhaitais pas obtenir des courbes plates, juste maintenir les courbes dans un créneau de 5dB.
Le problème est que l'on n'arrête pas de faire des modifications et on se retrouve avec un grand nombre de fichiers, et que ce n'est jamais fini.

SPL avant et après corrections:


Résultat d'écoute:

Je ne suis pas totalement satisfait.
Je pensais qu'on ressentirait l'impact du grave plus physiquement, bien que les HP ne fassent que 30 cm.
A un niveau élevé, l'aigu est parfois agressif.
Point positif, le son rempli bien la pièce, même les autres

C'est un premier bilan et le résultat est quand même acceptable avec des possibilités d'évolutions.
Il faudrait que j'écoute des systèmes à haut rendement pour me faire une idée de ce que l'on peut obtenir avec un système abouti.
